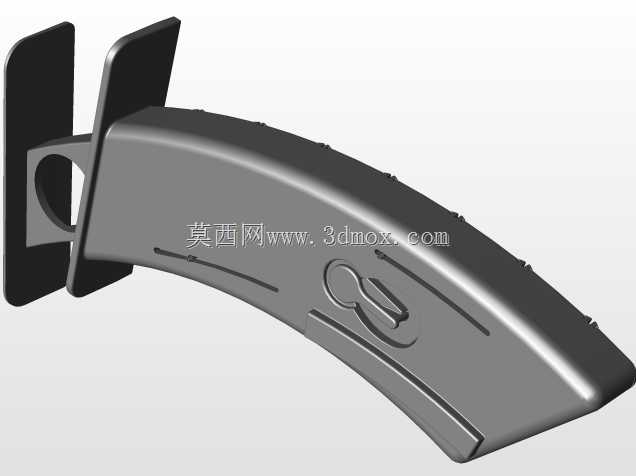

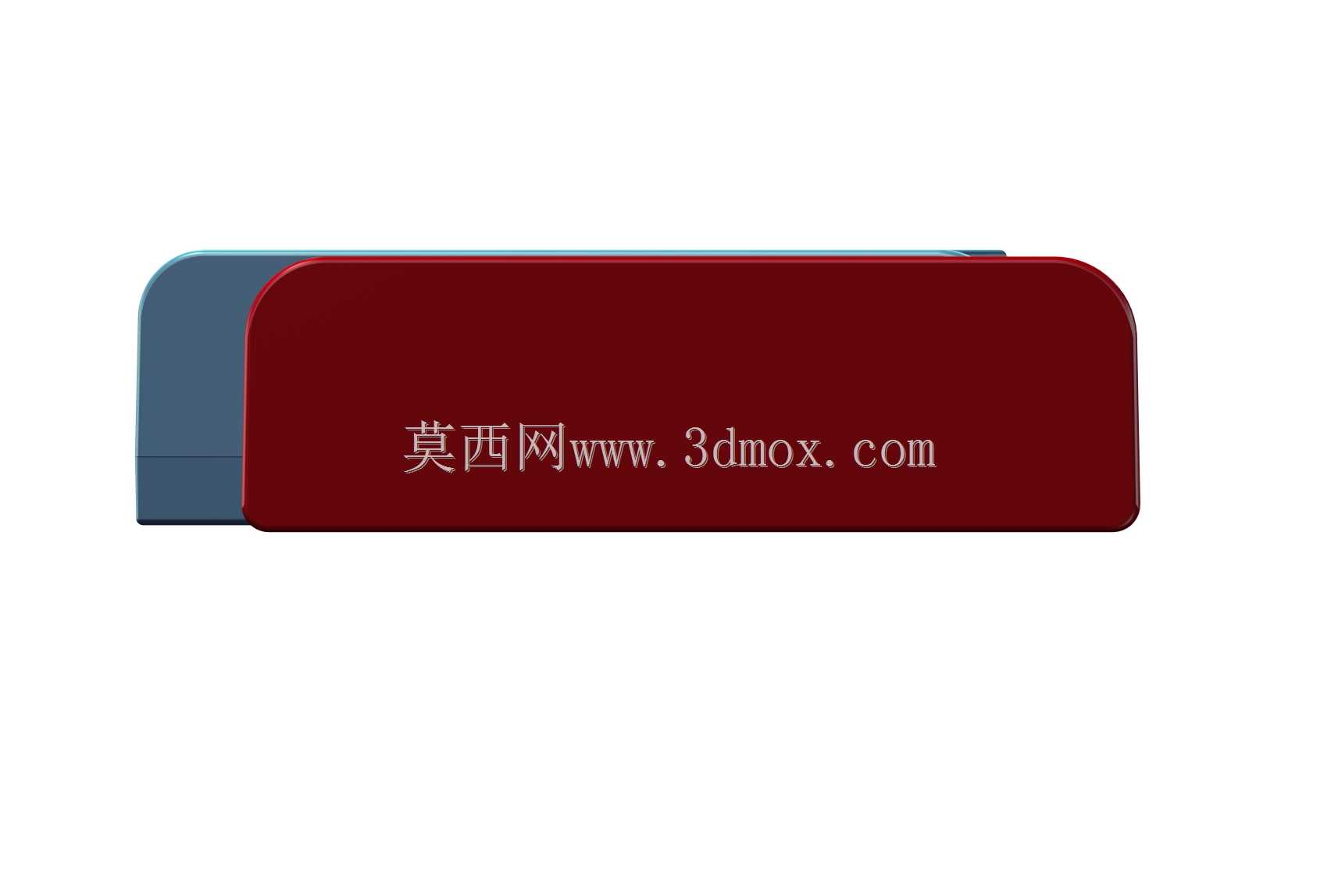

车载伸缩式水杯限位固定支架结构

　　车载杯架作为驾乘空间内使用频率极高的功能部件，其适配性直接影响日常用车的便利性，这款伸缩式汽车杯架的设计，核心解决的是传统固定尺寸杯架无法兼容不同直径饮品容器的痛点。日常用车场景中，驾乘人员携带的饮品容器规格差异极大，从直径53mm的常规瓶装矿泉水，到直径75mm的大容量奶茶杯、直径90mm的带把手保温杯，固定内径的杯架要么无法放入大直径容器，要么对小直径容器限位不足，车辆行驶过程中容易出现容器倾倒、饮品洒漏的问题，污染车内内饰甚至造成电子部件短路风险。这款伸缩支架采用侧置卡接的安装形式，安装边界适配主流车型中控台预留的杯架安装位，整体安装深度控制在120mm以内，不会干涉中控台内部的线束、空调风道等原有布局，

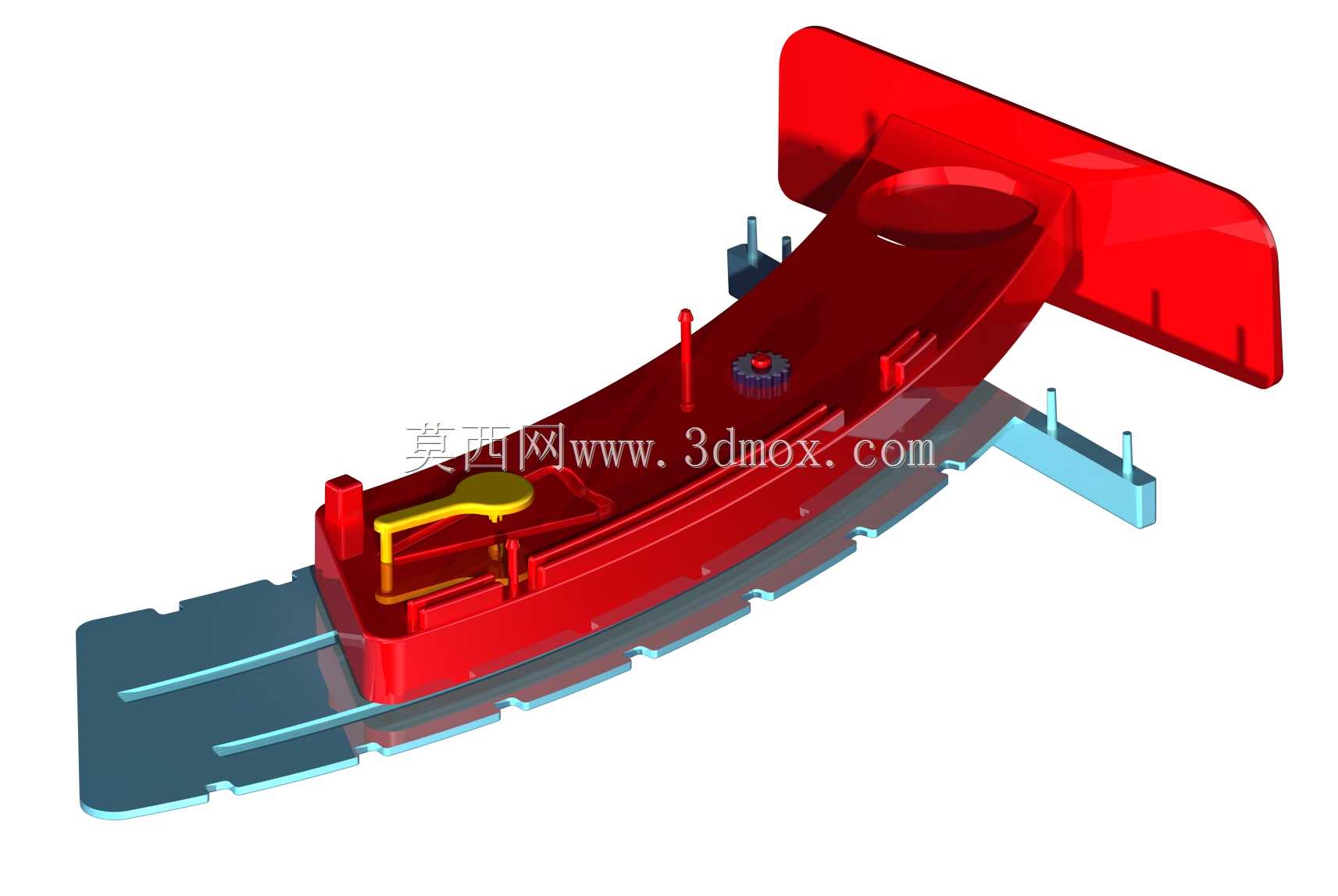

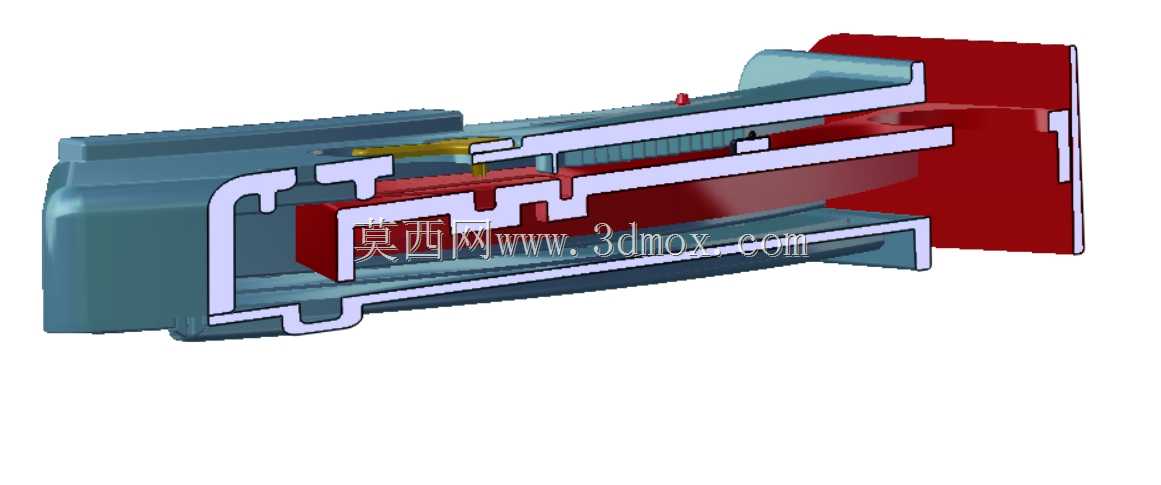

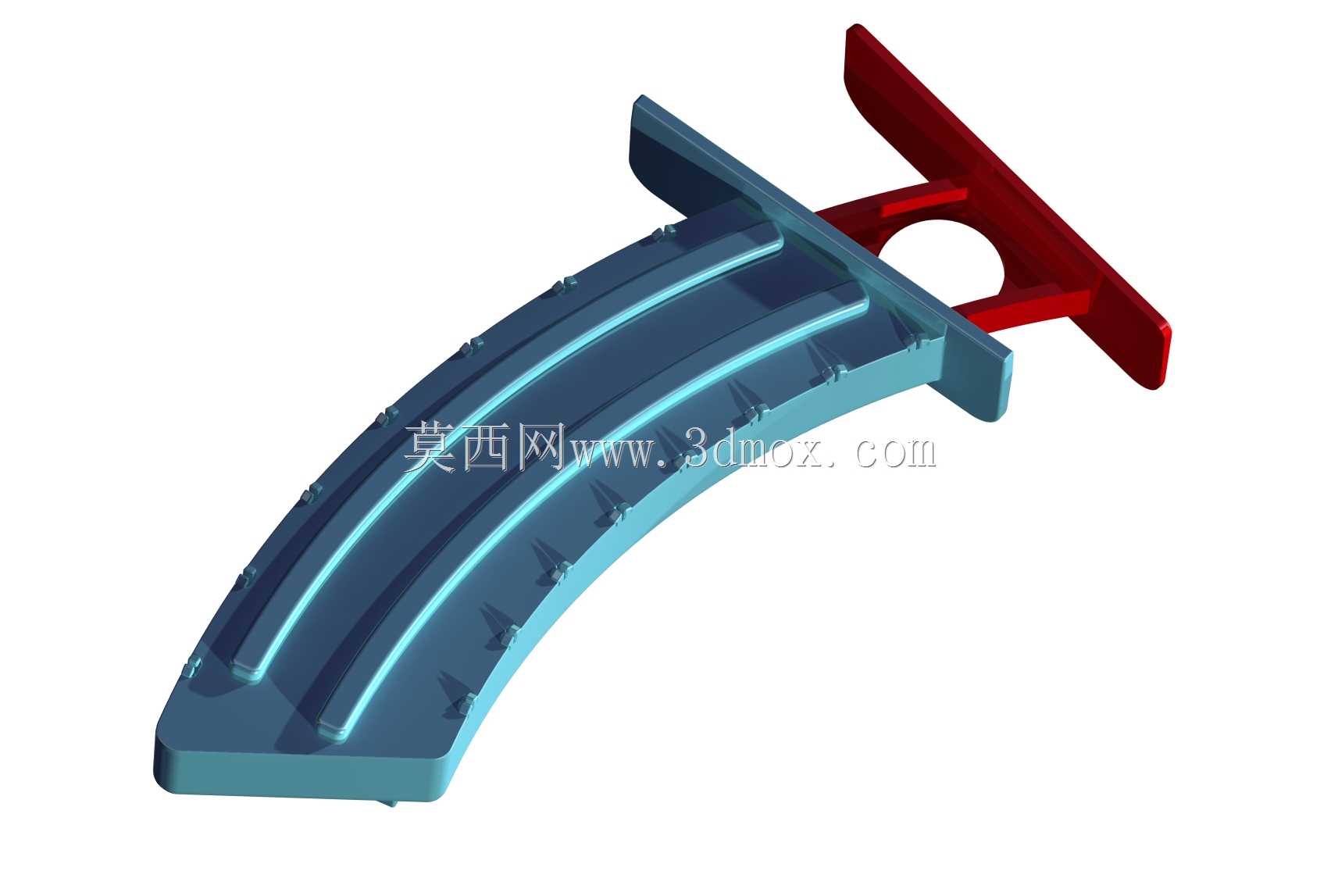

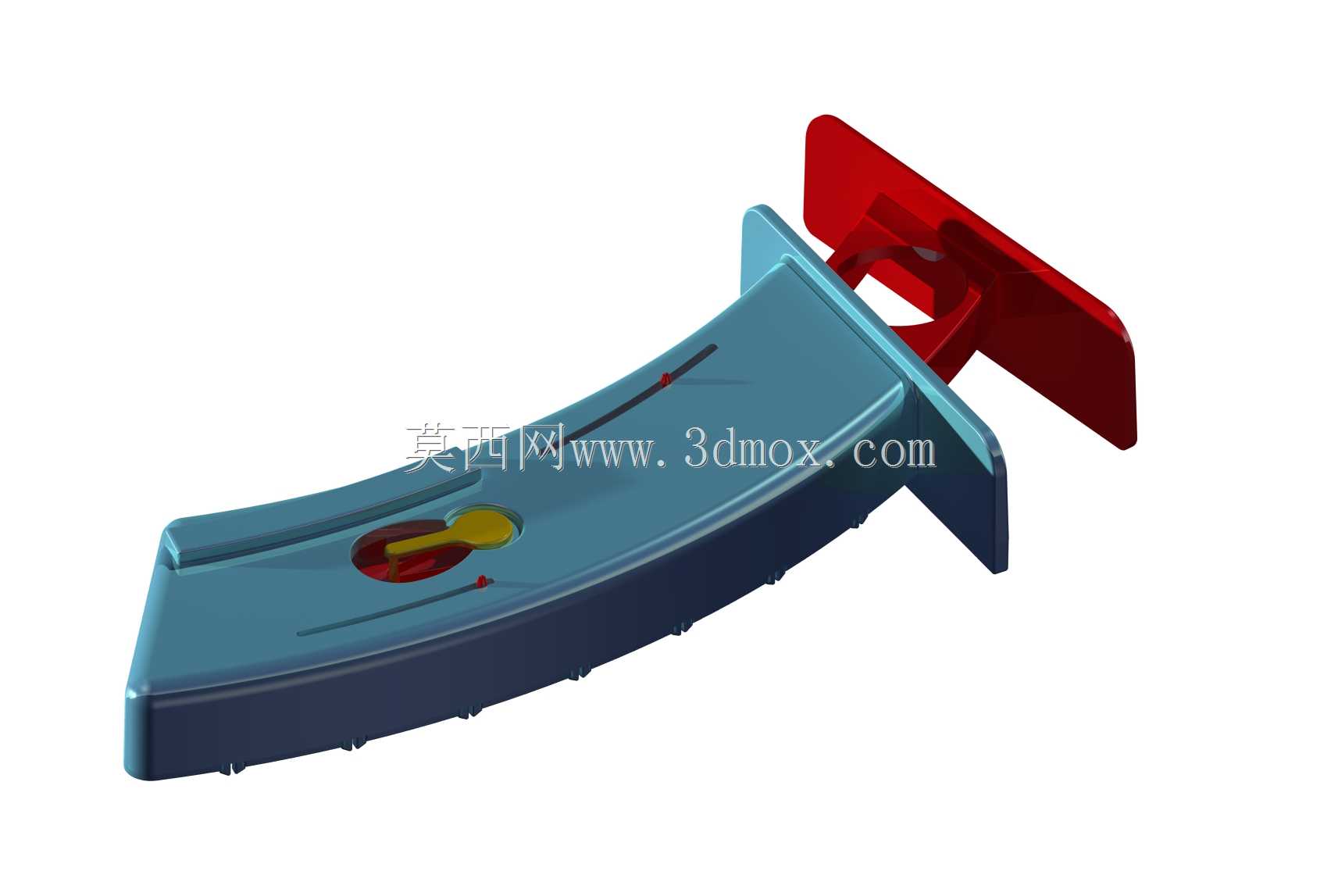

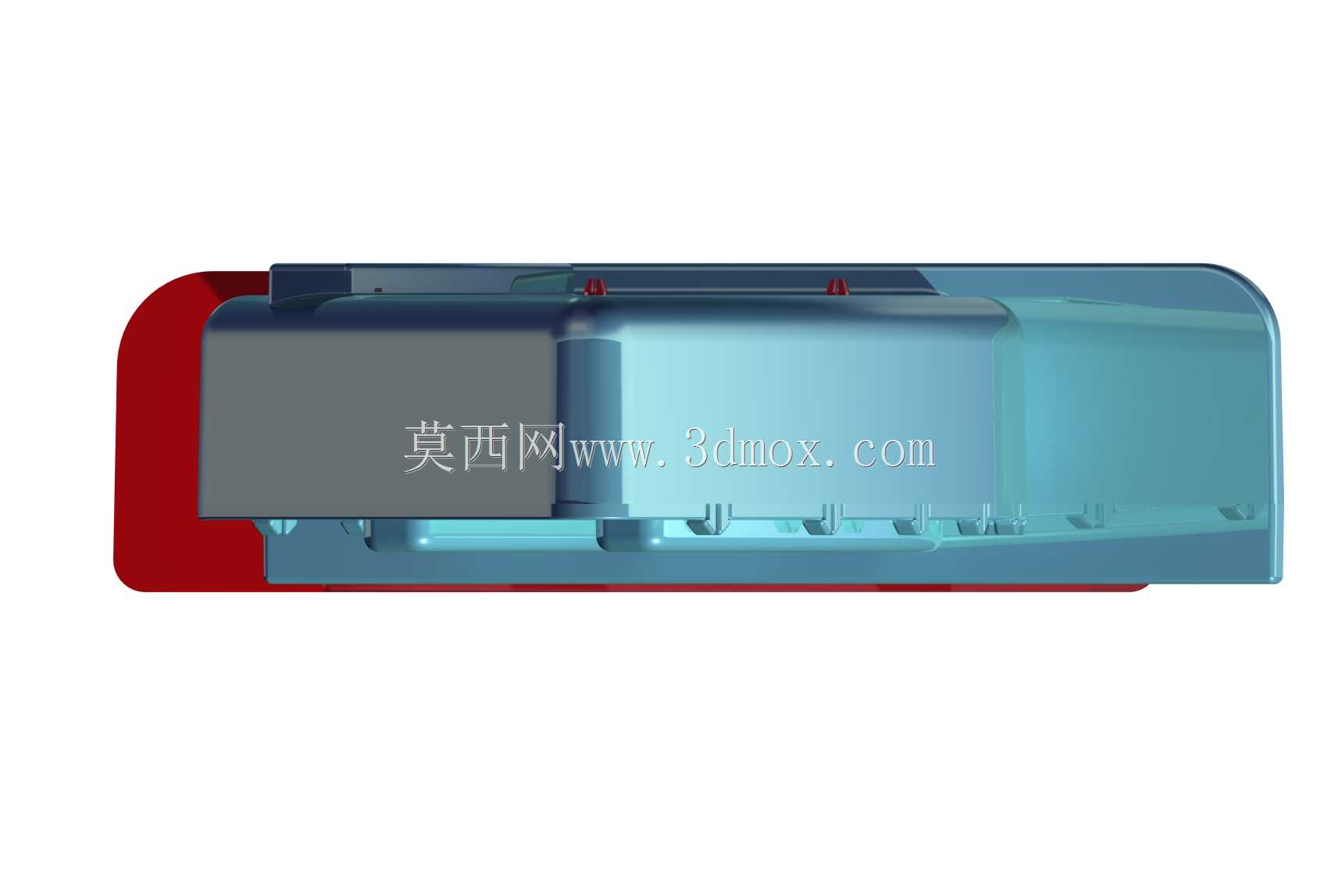

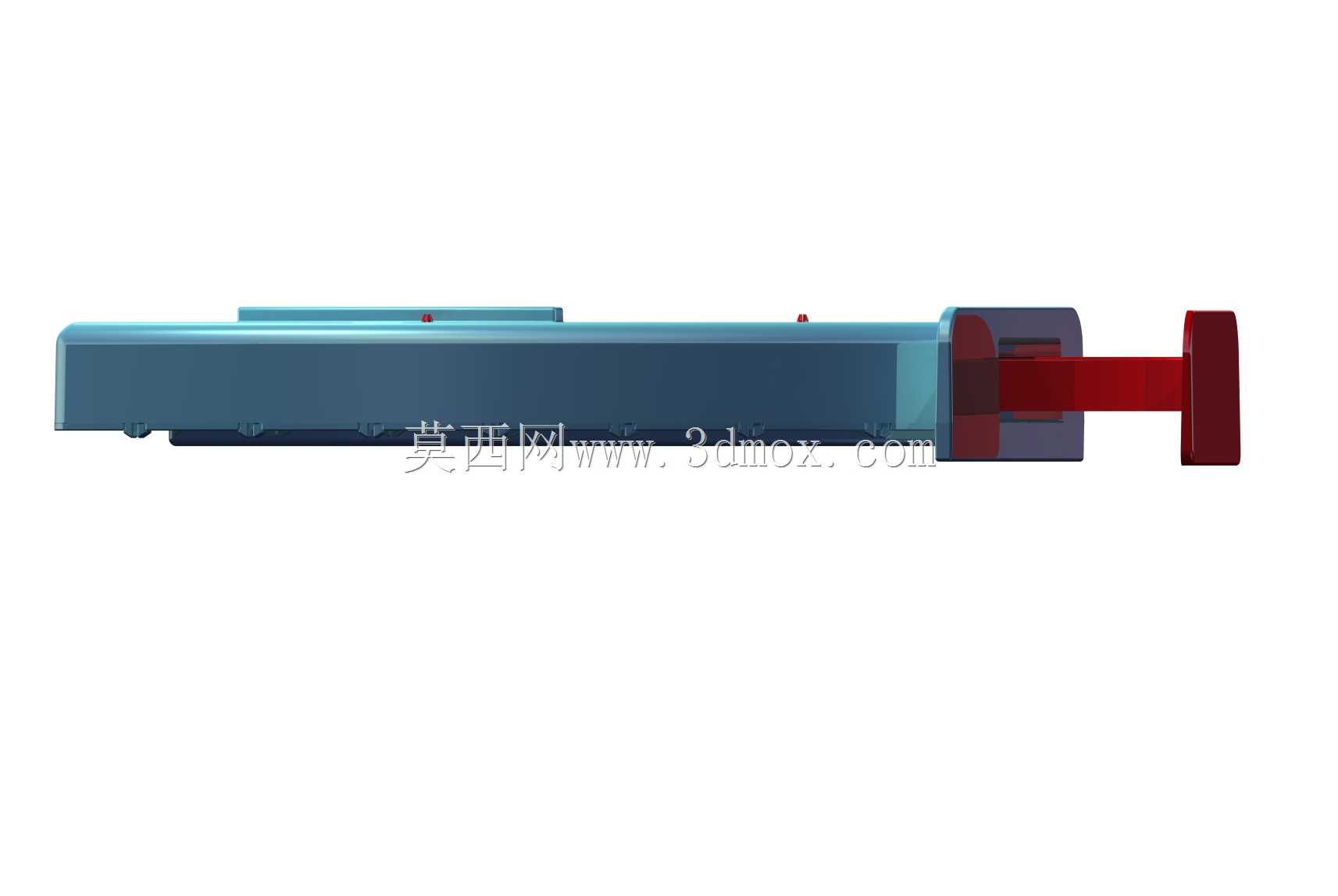

　　安装时无需对原有内饰结构做破坏性改动，通过背部的卡扣结构即可与中控台预留安装位实现快装固定，后期维护拆卸也十分便捷。从功能特性来看，支架的伸缩调节结构采用弧形托板配合导向滑槽的设计，托板的支撑面做了1.5°的内倾角度，当容器放置到位后，托板在内部弹性元件的作用下自动贴合容器侧壁，配合支架底部的承托面形成三点式限位，即使车辆经过颠簸路面、急加速急减速或者过弯时，容器也不会出现侧翻或者滑移的情况。托板的伸缩行程覆盖50mm到95mm的直径适配范围，基本覆盖了市面在售的绝大多数车载饮品容器规格，托板与容器接触的表面做了微纹理的防滑处理，增大接触摩擦力的同时，不会刮花容器表面的印刷层或者漆面。设计过程中，首先考虑的是车载环境的使用耐久度，

　　支架的主体承托结构采用耐高低温的工程塑料材质，能够适应-40℃到85℃的车内环境温度区间，避免夏季暴晒后结构变形、冬季低温下材质脆裂的问题，伸缩运动的配合面做了0.2mm的间隙预留，长期反复伸缩不会出现卡滞或者旷量过大的问题。支架的外露部分做了分色处理，固定基座部分采用深色哑光材质，降低中控台的反光干扰，活动托板部分采用辨识度稍高的色调，方便驾乘人员快速识别杯架位置，同时整体造型与中控台的曲面走势做了匹配，安装后不会显得突兀，能够融入整车内饰的设计风格。在结构强度校核阶段，针对伸缩机构的疲劳寿命做了专项验证，模拟日常使用场景下的反复伸缩动作，确保万次以上伸缩循环后，机构的锁紧力衰减不超过10%，依然能够提供足够的容器限位力。

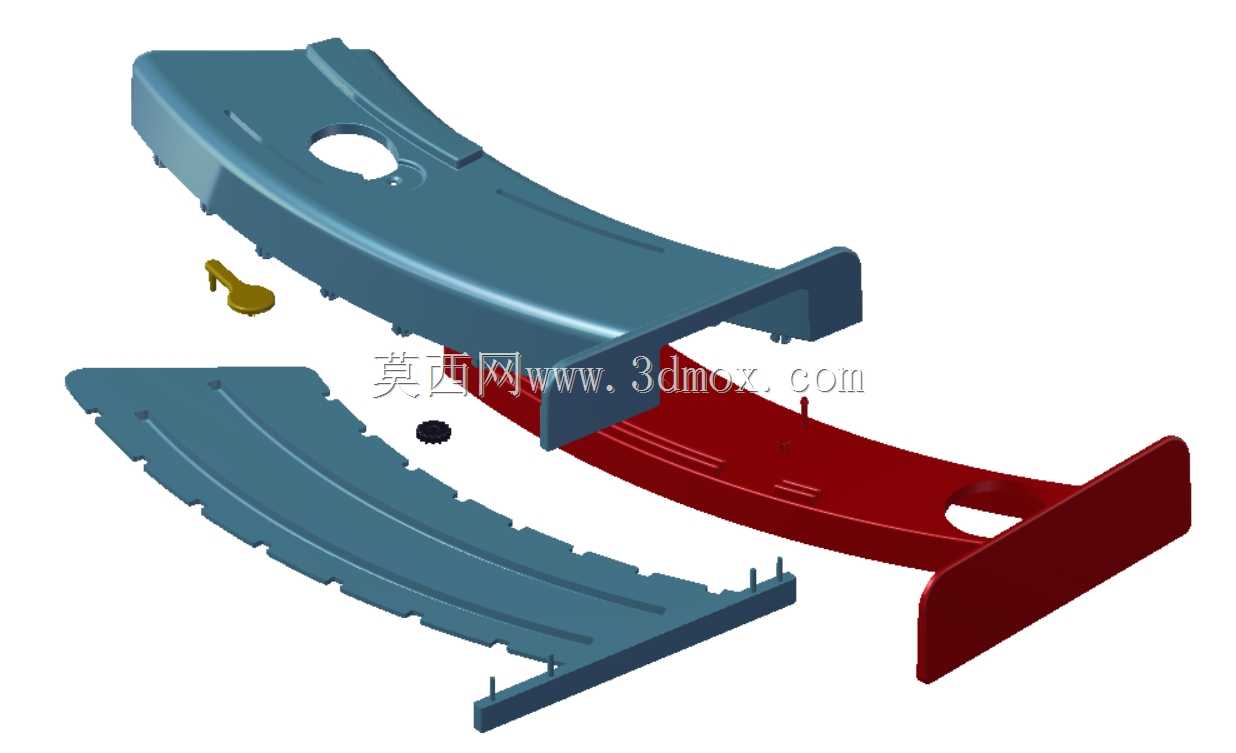

　　背部的安装卡扣结构做了防脱设计，卡扣的倒钩角度设置为15°，安装到位后能够提供足够的拉脱力，即使在车辆发生剧烈颠簸或者轻微碰撞时，支架也不会从安装位脱落，避免造成二次伤害。支架底部的承托面做了导流槽设计，如果不慎有少量饮品洒漏，液体会顺着导流槽流向预留的排液口，不会积存在支架内部滋生细菌或者渗入内饰板内部，日常清洁时只需要擦拭表面即可，维护难度极低。不同于传统的弹出式杯架，这款侧置伸缩杯架在不使用时，托板可以完全收回到基座内部，不会占用中控台的额外空间，对于前排驾乘人员的腿部空间不会造成侵占，提升了乘坐舒适性。在导向结构的设计上，采用了双侧平行导向的结构形式，避免单侧导向容易出现的托板偏摆问题，伸缩过程中托板始终保持水平状态，与容器侧壁的贴合度更均匀，不会出现局部压力过大压坏薄壁容器的情况。弹性元件采用金属涡卷弹簧，相比普通的圆柱螺旋弹簧，受力更加线性，伸缩过程的阻尼感均匀，不会出现突然弹出或者回缩力度过大的问题，放置容器时只需要将容器向下按压，托板会自动回缩适配容器直径，取走容器后托板自动回位，操作十分便捷，不需要额外的手动锁止或者解锁动作，驾驶过程中单手即可完成容器的取放，不会分散驾驶注意力，提升行车安全性。
