工业管道用自力式压力调节装置结构

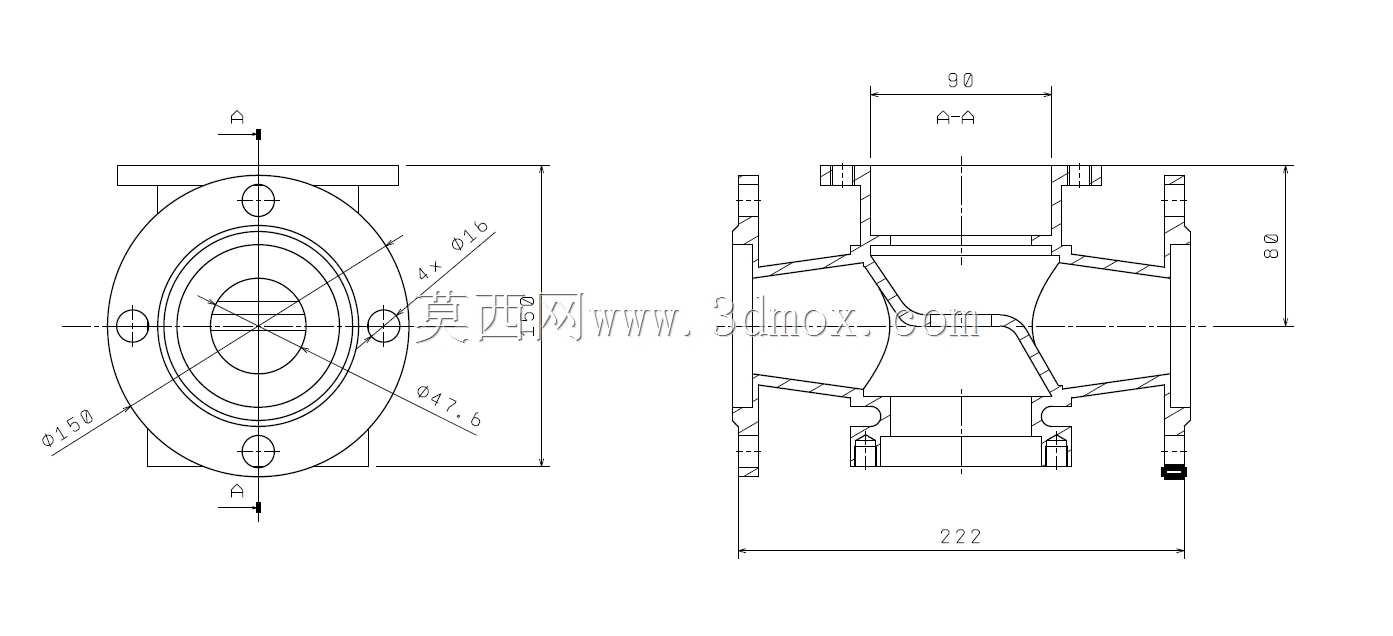

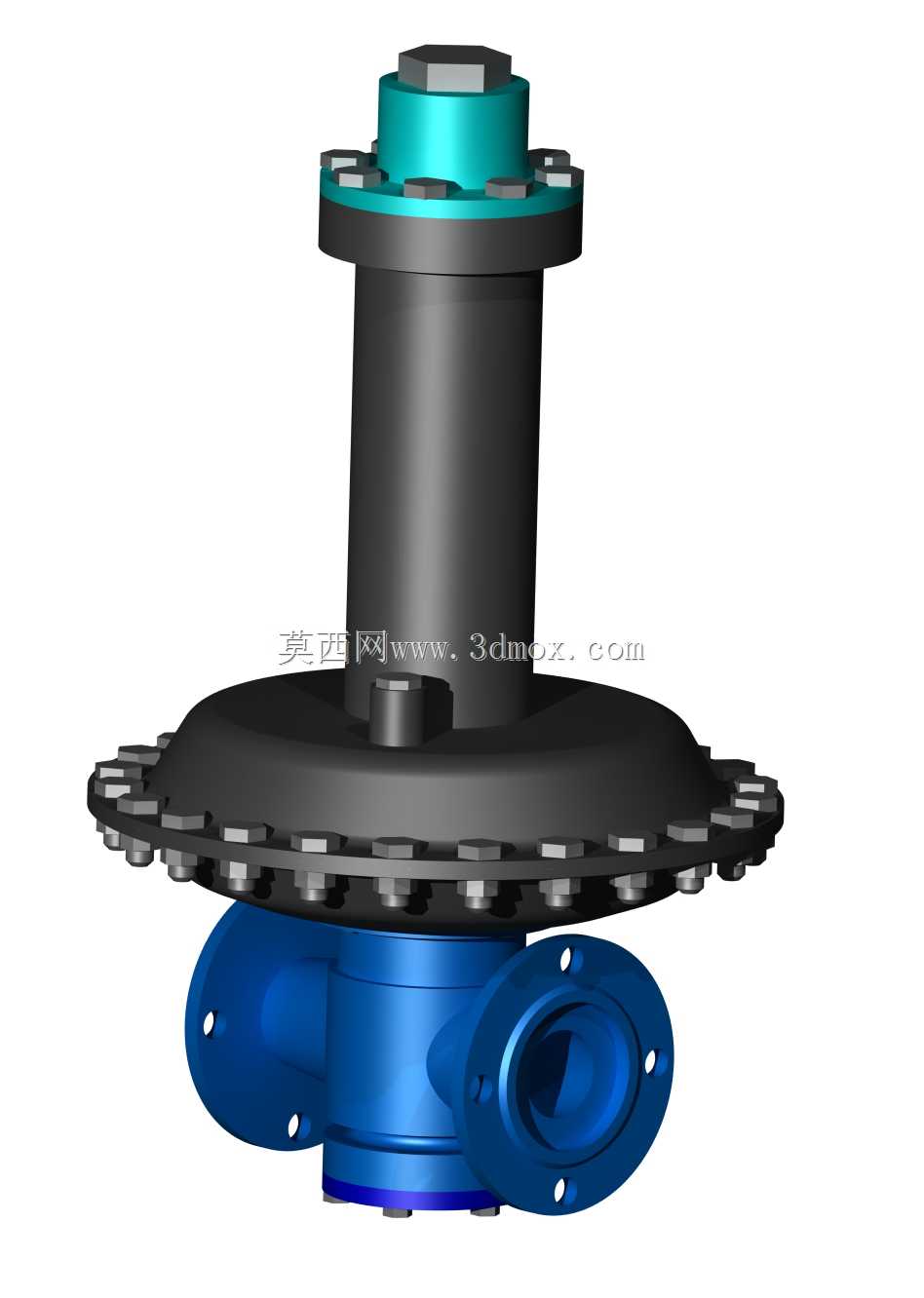

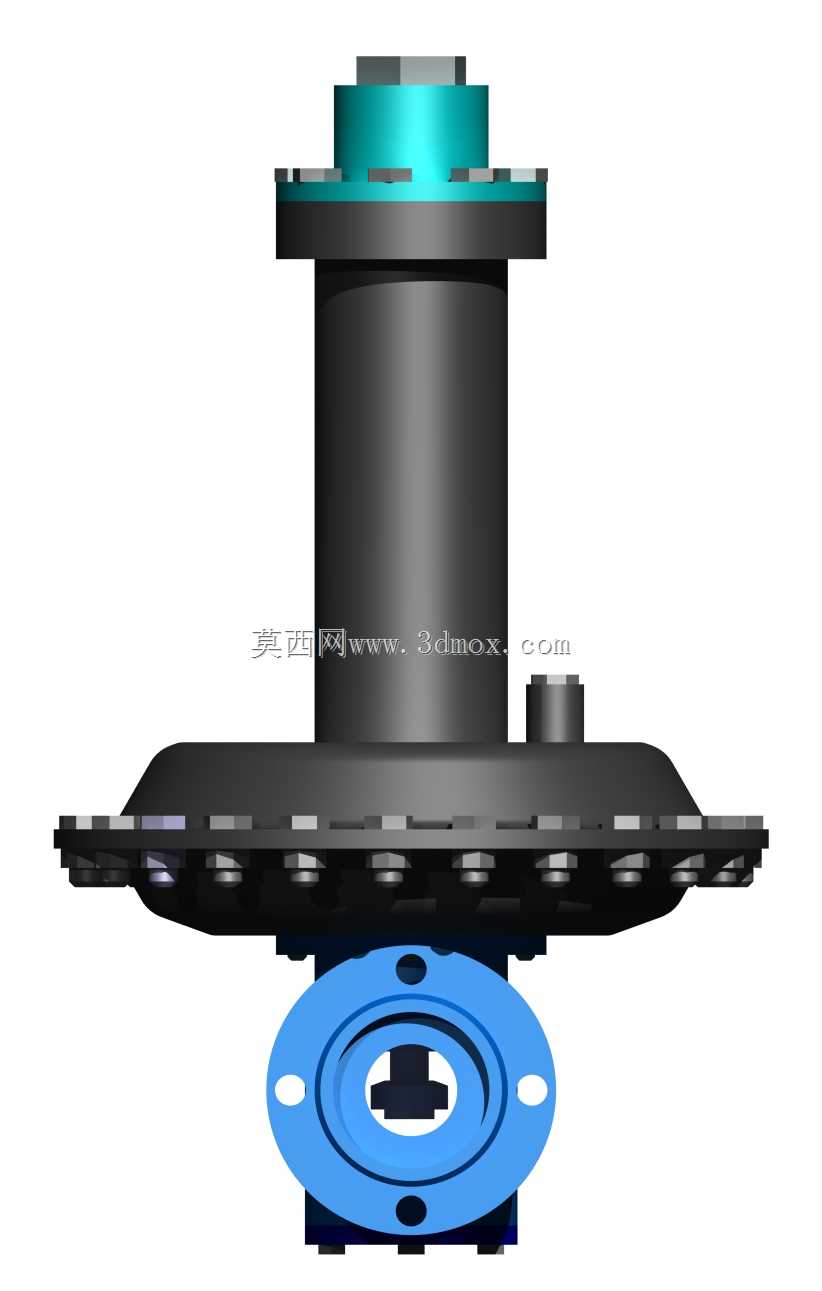

　　这款压力调节装置主要面向低压流体输送管网的压力稳定工况，常见应用场景涵盖城镇燃气入户调压段、小型工业燃烧器供气管路、低压压缩空气分支管路以及常压化工流体输送的稳压环节，核心作用是将上游较高的入口压力自动调节至下游设定的稳定出口压力，避免下游压力波动超出设备耐受范围，保障后端用气、用液设备的运行稳定性。从结构设计逻辑来看，装置采用下进侧出的法兰连接流道布局，下部蓝色阀体部分为流体过流腔，两个带螺栓孔的法兰接口分别对应入口与出口，法兰盘的螺栓孔位按照通用低压管道法兰的标准间距排布，安装时可直接匹配同通径的管道法兰，不需要额外制作转接件，安装边界的预留空间仅需覆盖阀体两侧法兰的螺栓操作空间，

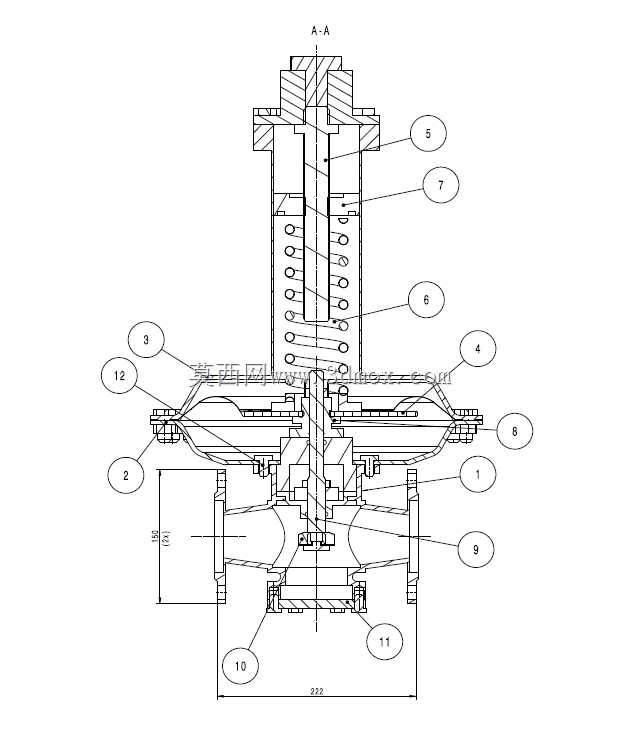

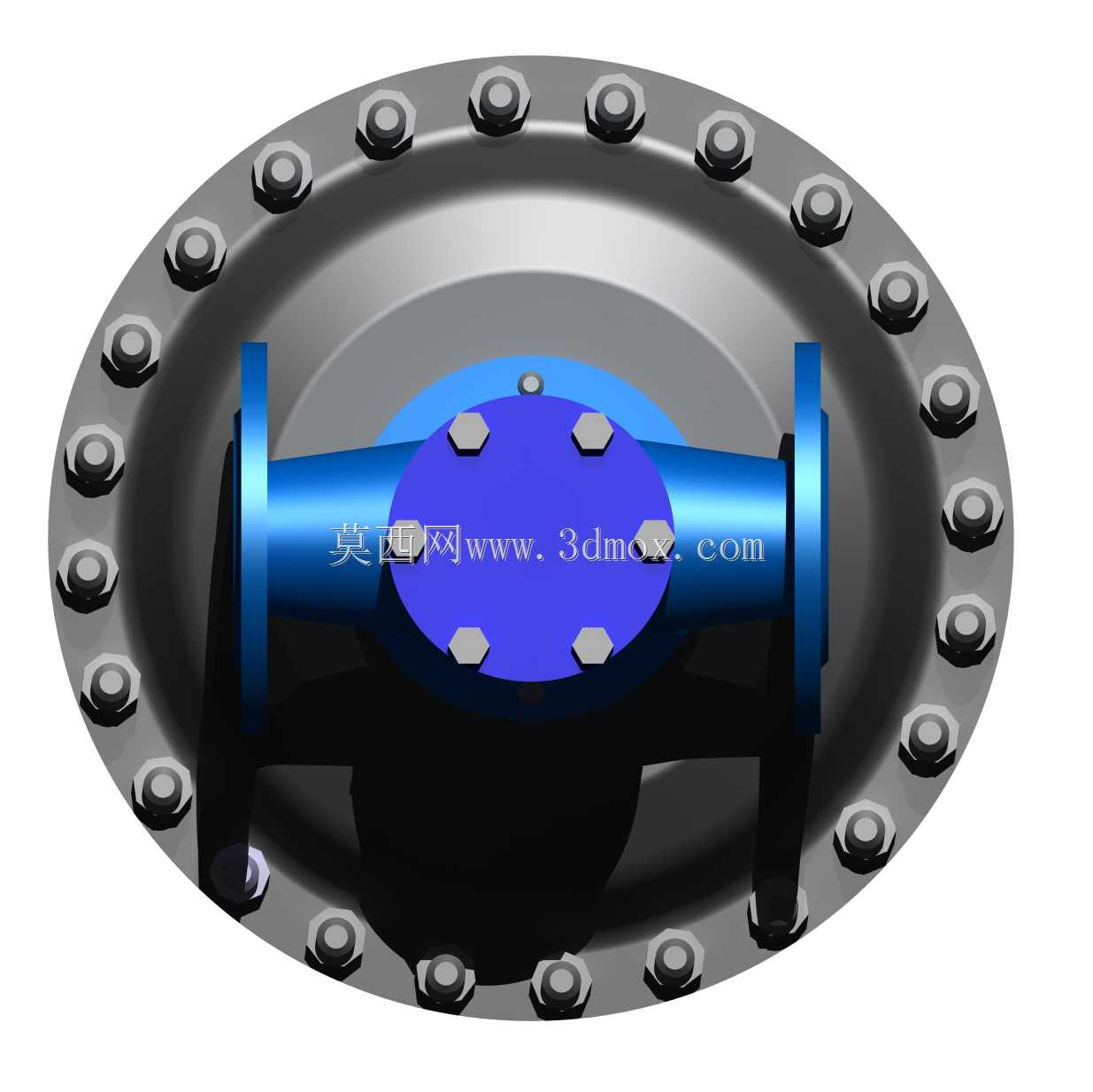

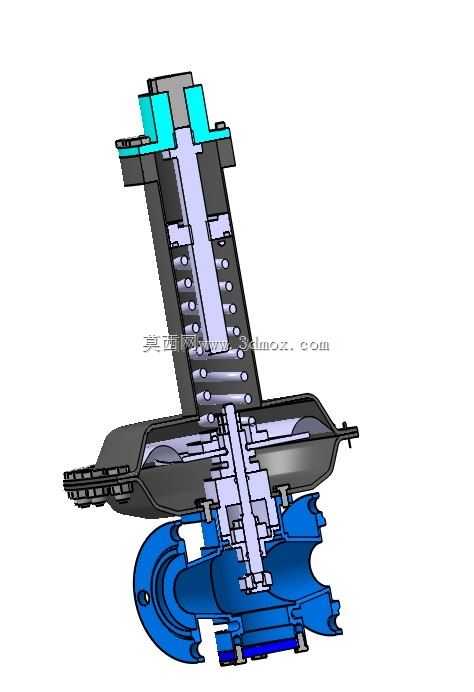

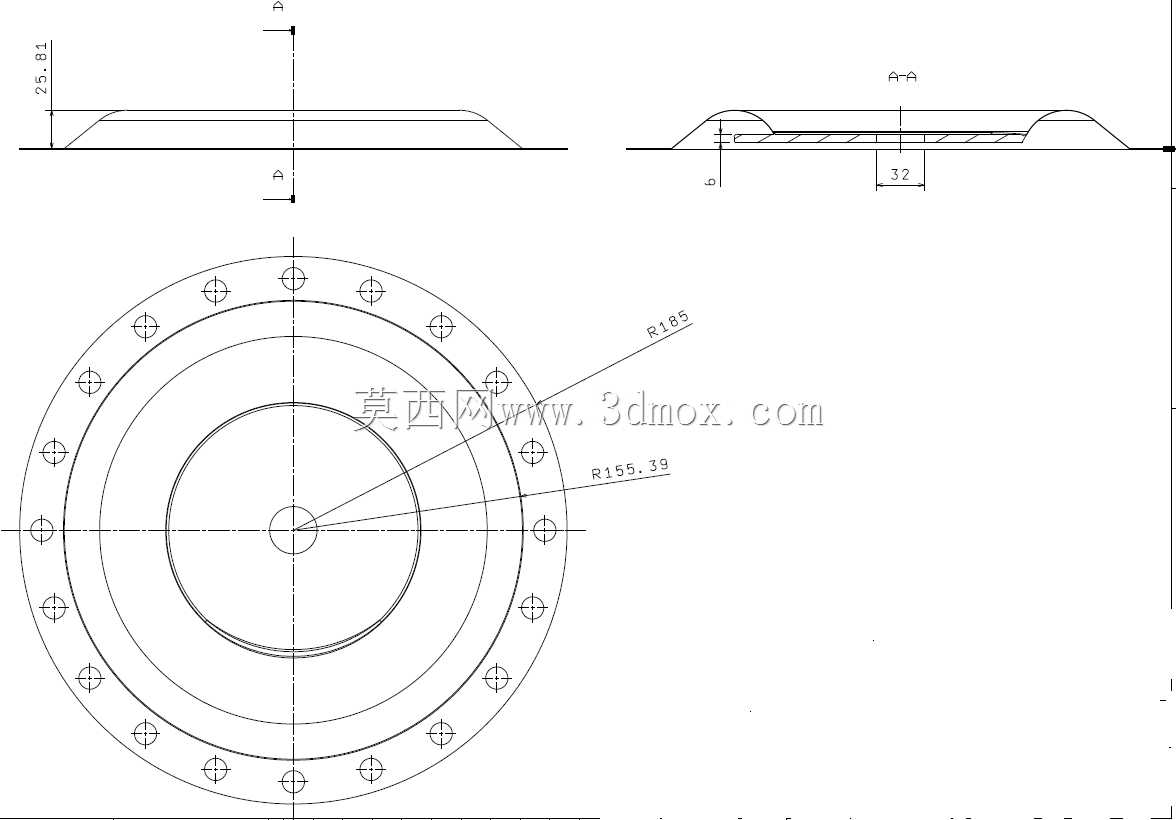

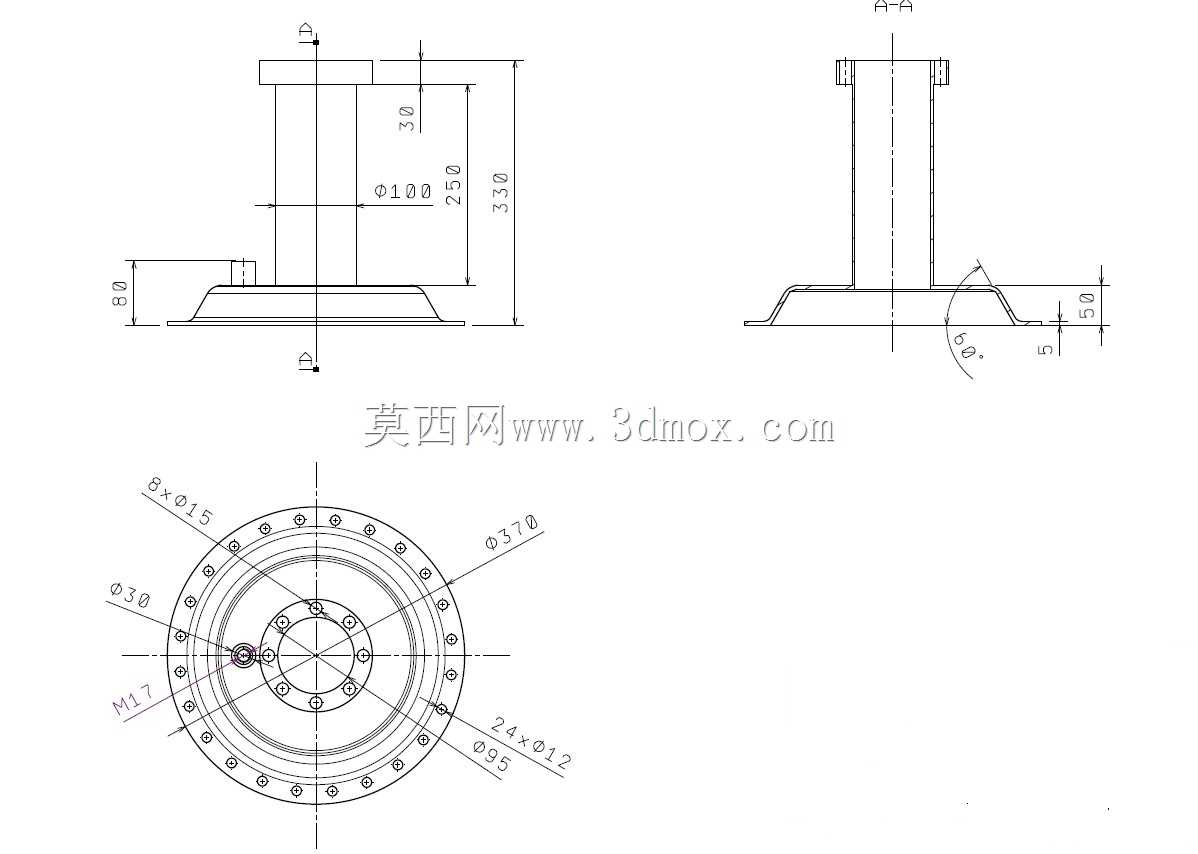

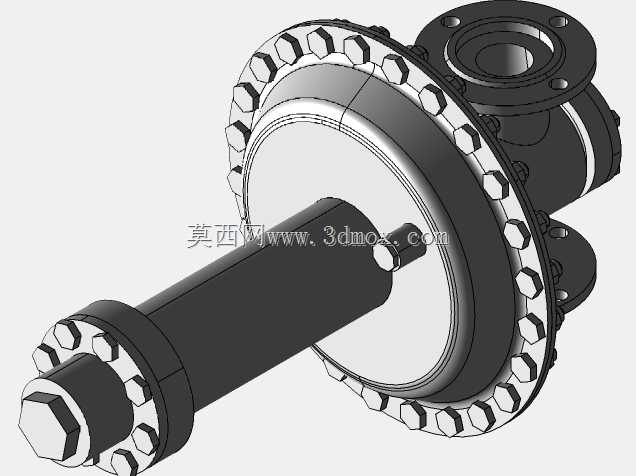

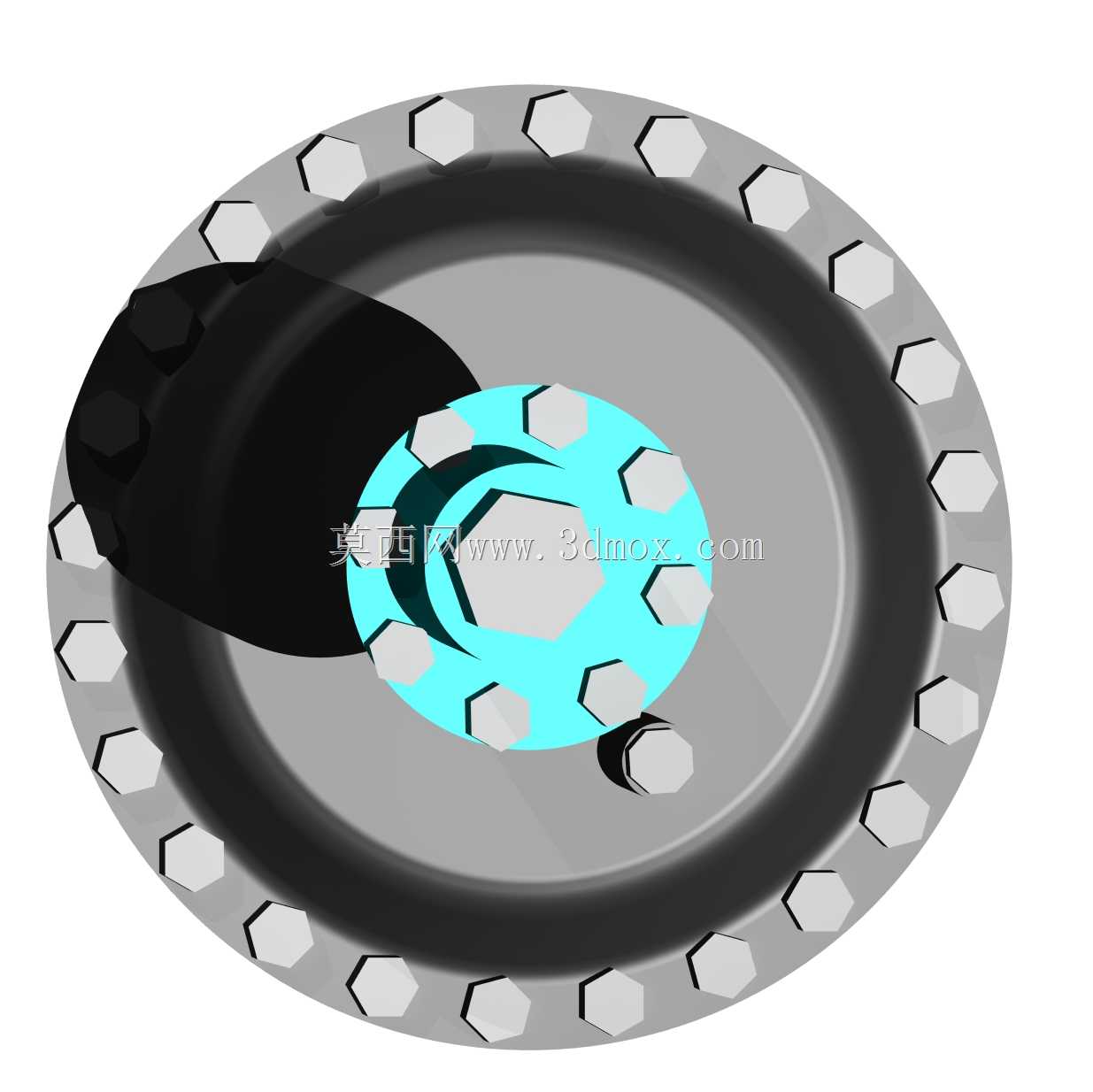

　　阀体顶部的膜头组件外径大于阀体通径对应的常规阀盖尺寸，安装时需要在阀体上方预留足够的拆装维护空间，避免顶部调节螺栓被管线或支架遮挡。上部黑色膜腔组件是压力反馈与调节执行的核心结构，膜片被上下膜盖通过周圈均匀排布的螺栓夹紧密封，膜片下方连通下游出口压力腔，膜片上方连接调压弹簧与顶部的调节锁紧结构，当下游压力低于设定值时，膜片在弹簧力作用下向下位移，带动阀杆开大阀口过流面积，提升下游压力；当下游压力高于设定值时，膜片克服弹簧力向上位移，带动阀杆关小阀口，降低下游压力，整个调节过程不需要外接电源或气源，完全依靠流体自身压力与弹簧力的平衡实现自动稳压，适合无外接动力源的野外或简易管线场景。

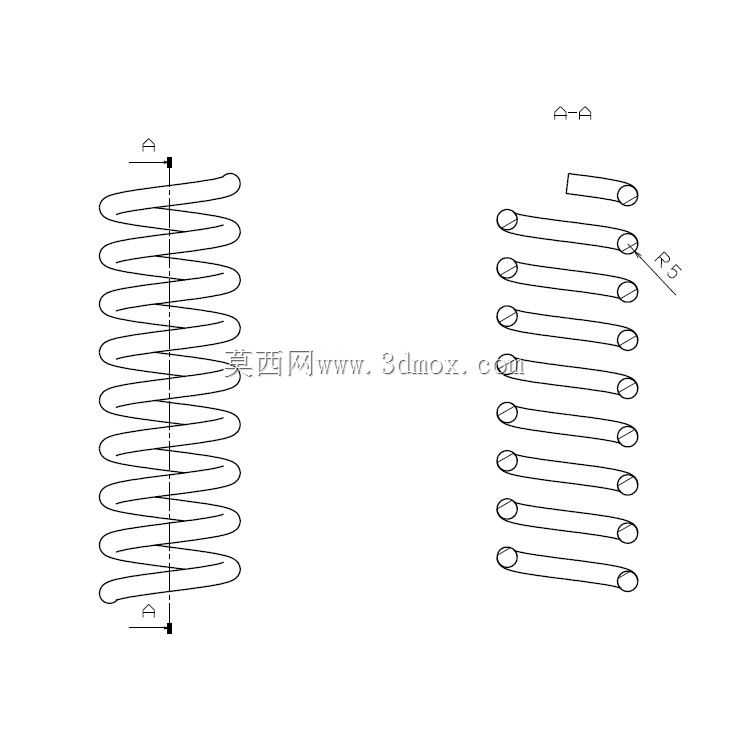

　　顶部的青蓝色压盖与锁紧螺母结构用于设定调压弹簧的预紧力，旋转顶部螺母即可改变弹簧压缩量，对应调整下游的输出压力值，调整到位后通过锁紧螺母固定位置，避免运行过程中振动导致压力设定值漂移。膜片采用夹布橡胶材质的设计思路，既保证足够的承压形变能力，又能避免长期往复形变出现疲劳开裂，膜片的有效作用面积经过匹配计算，保证在常规入口压力波动范围内，出口压力的偏差控制在工业允许的稳压精度区间内。阀体下部的阀口采用软密封配合结构，关闭状态下的泄漏量满足低压管路的密封要求，避免停用时流体窜压。流道内部做了圆弧过渡处理，减少流体经过阀口时的湍流压损，降低气流或液流通过时的振动与噪声。从安装适配性来看，该结构的整体高度与同通径的常规弹簧式安全阀接近，

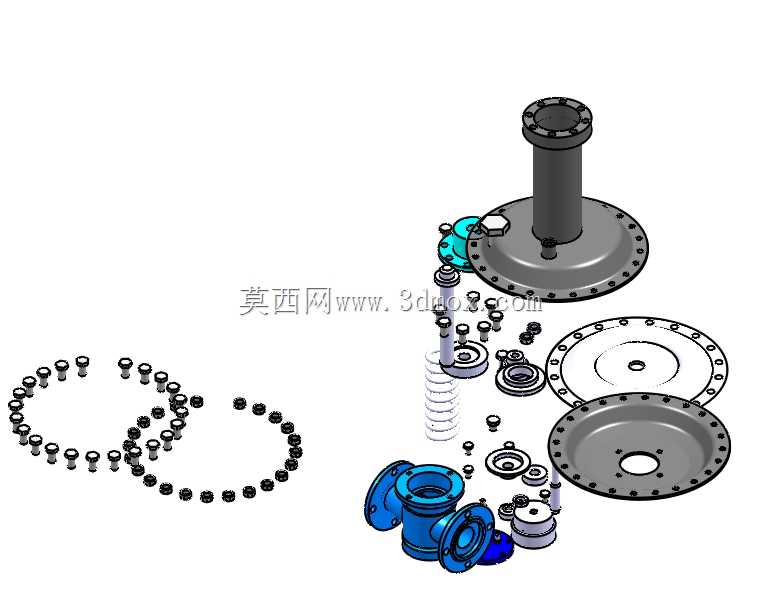

　　但横向尺寸因为侧出法兰的布局，比直通式调压阀略宽，管线布置时如果是垂直安装在水平管段上，侧出口可以根据现场管线走向调整安装角度，只要保证膜腔处于垂直状态即可，不需要额外改变管线走向。日常维护时仅需拆开膜腔周圈的螺栓即可更换膜片与弹簧，不需要将整个阀体从管线上拆下，降低了现场维护的工作量。在结构建模过程中，所有法兰连接尺寸、螺栓孔位、膜片有效直径、弹簧刚度参数都按照低压调压阀的通用设计规范做了匹配，模型的装配间隙按照实际加工公差做了预留，运动部件的行程范围与实际阀杆的升降行程完全对应，可直接用于调压阀的结构原理演示、管线布置的干涉检查以及相关教学场景的结构展示，也可作为同类型调压产品改型设计的基础结构参考，针对不同通径、不同压力等级的需求，仅需等比例调整阀体通径、膜片直径与弹簧参数即可快速衍生出对应规格的产品结构。
