带滑块机构的注塑成型模具结构设计

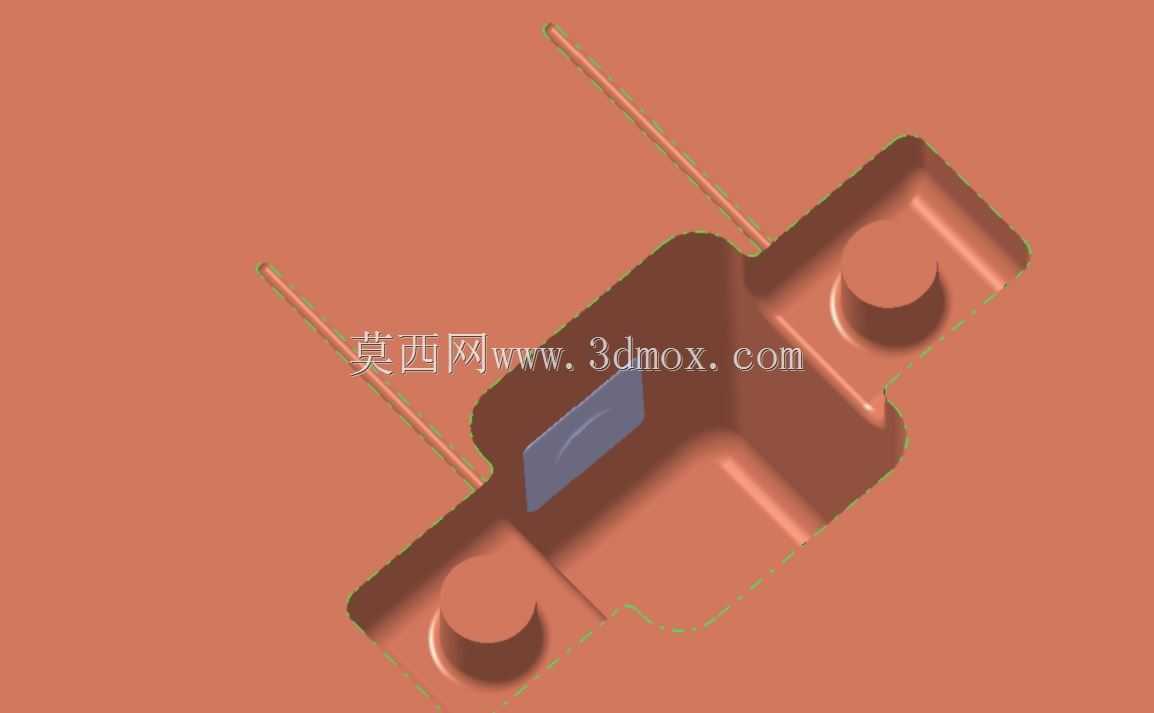

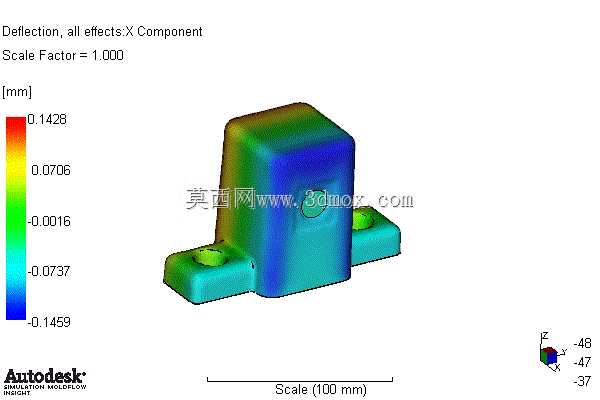

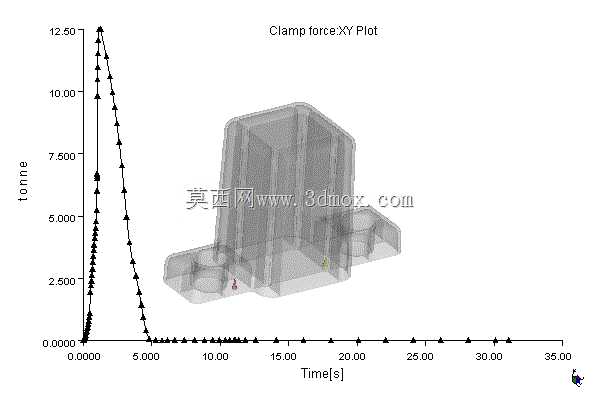

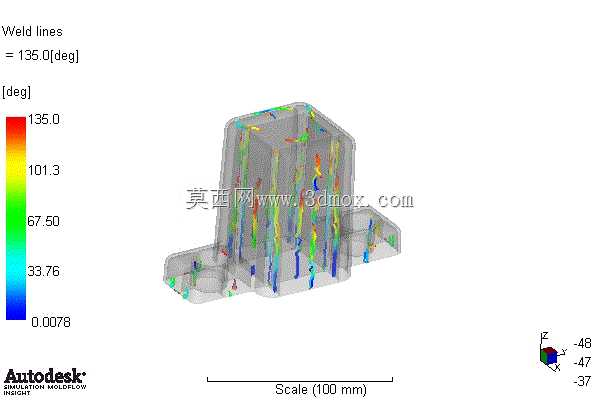

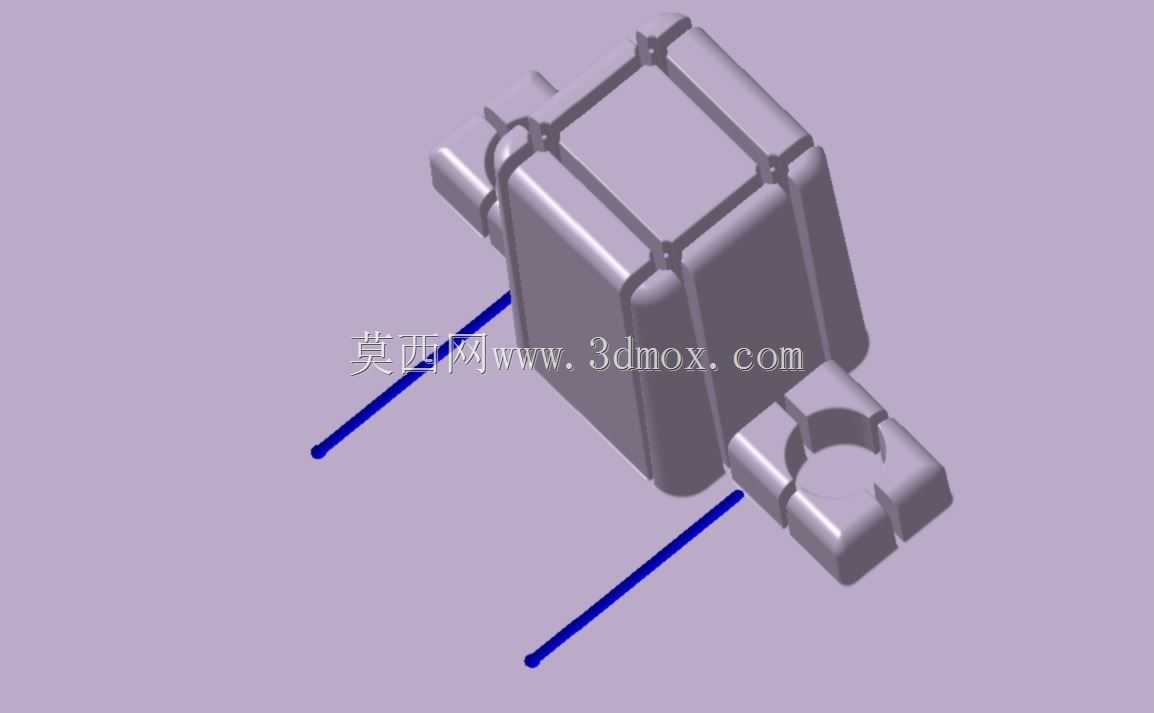

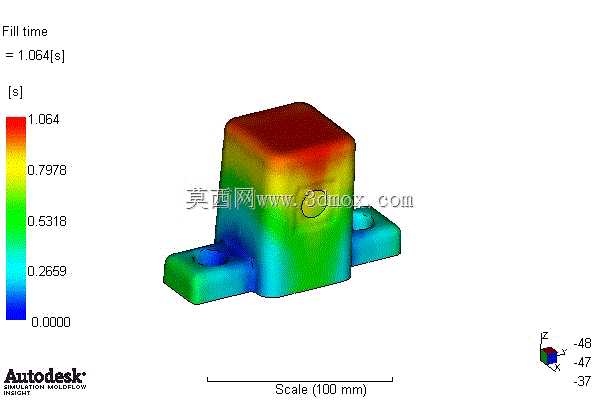

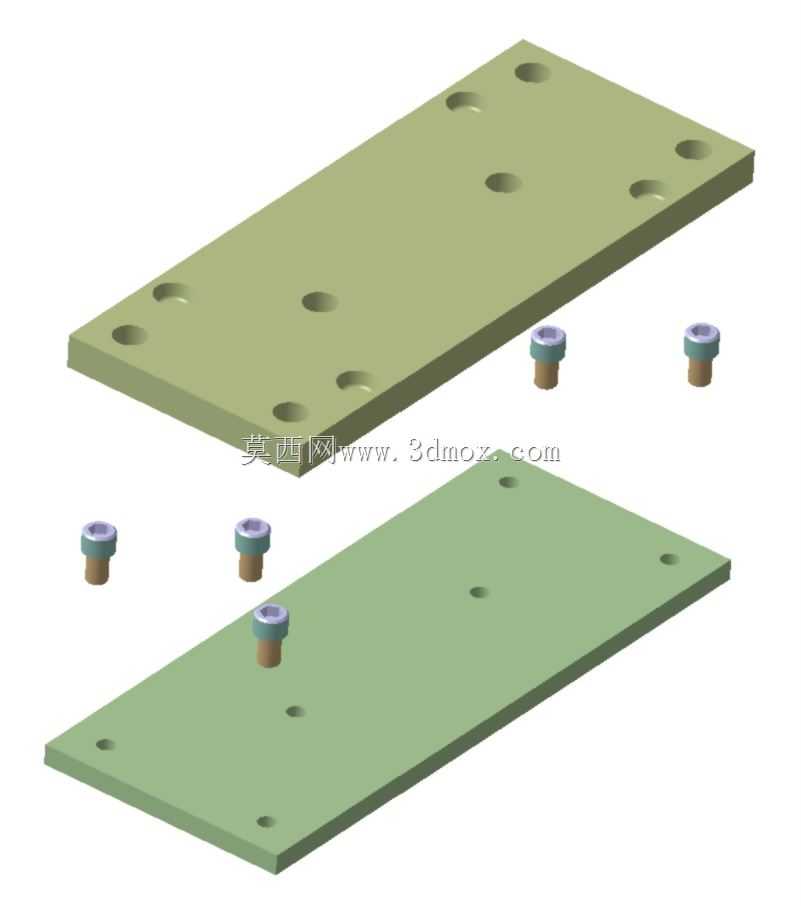

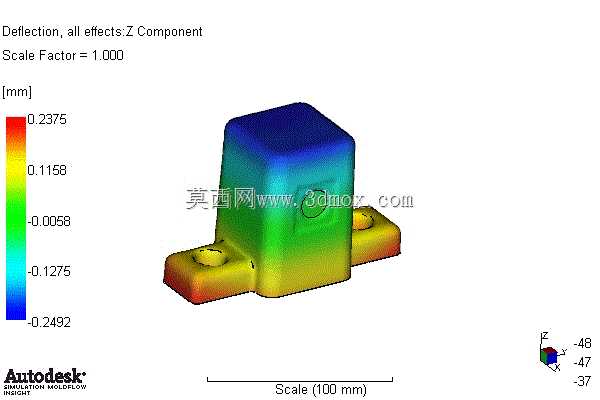

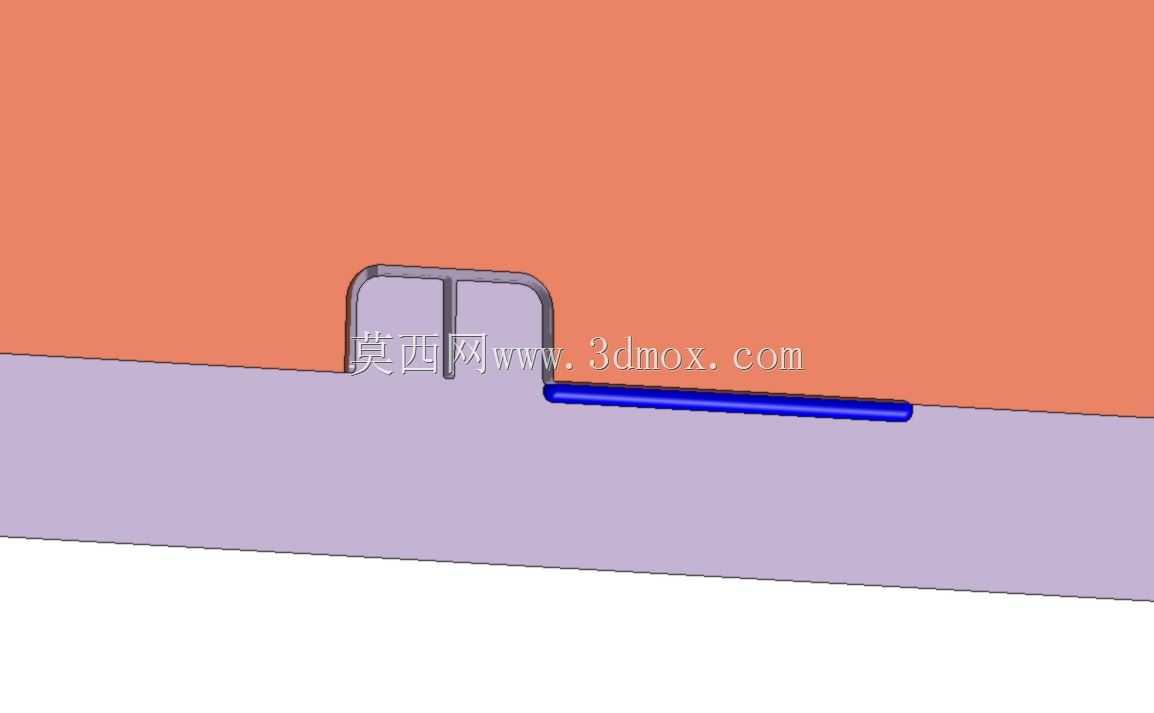

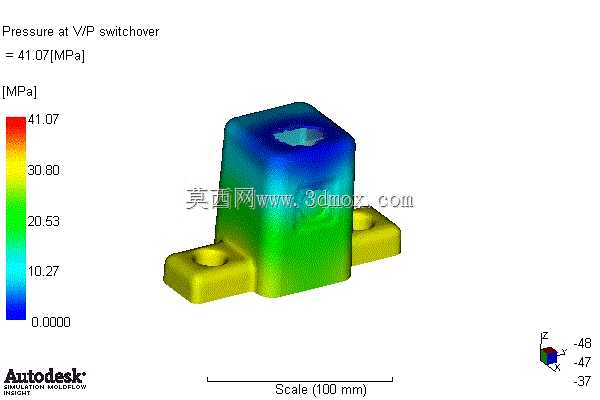

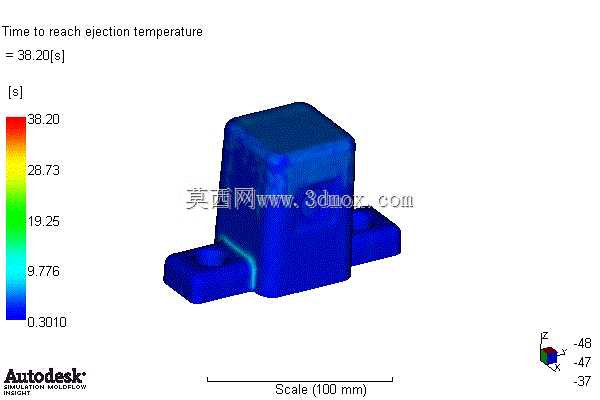

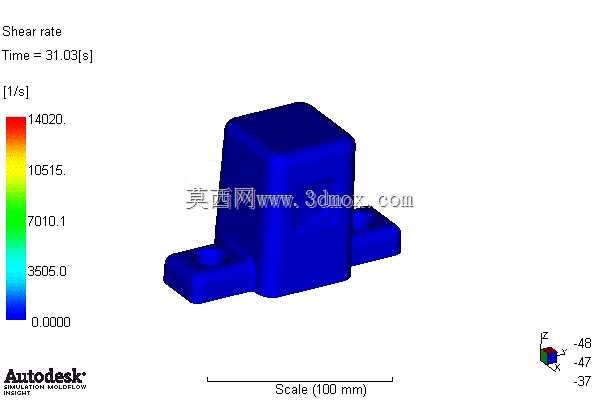

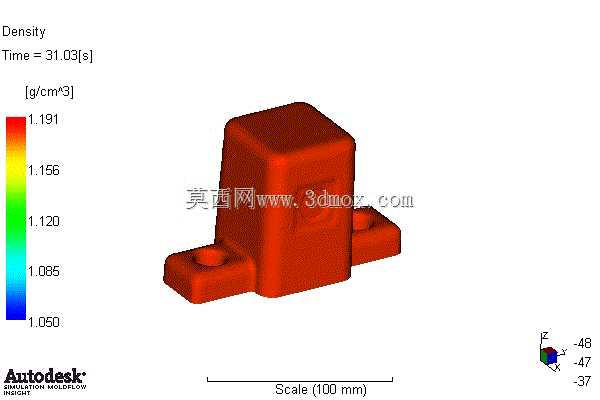

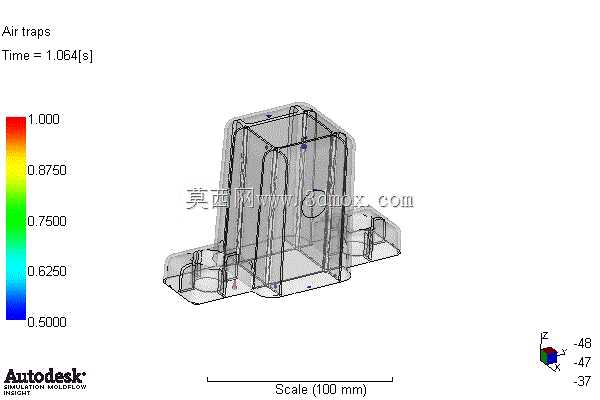

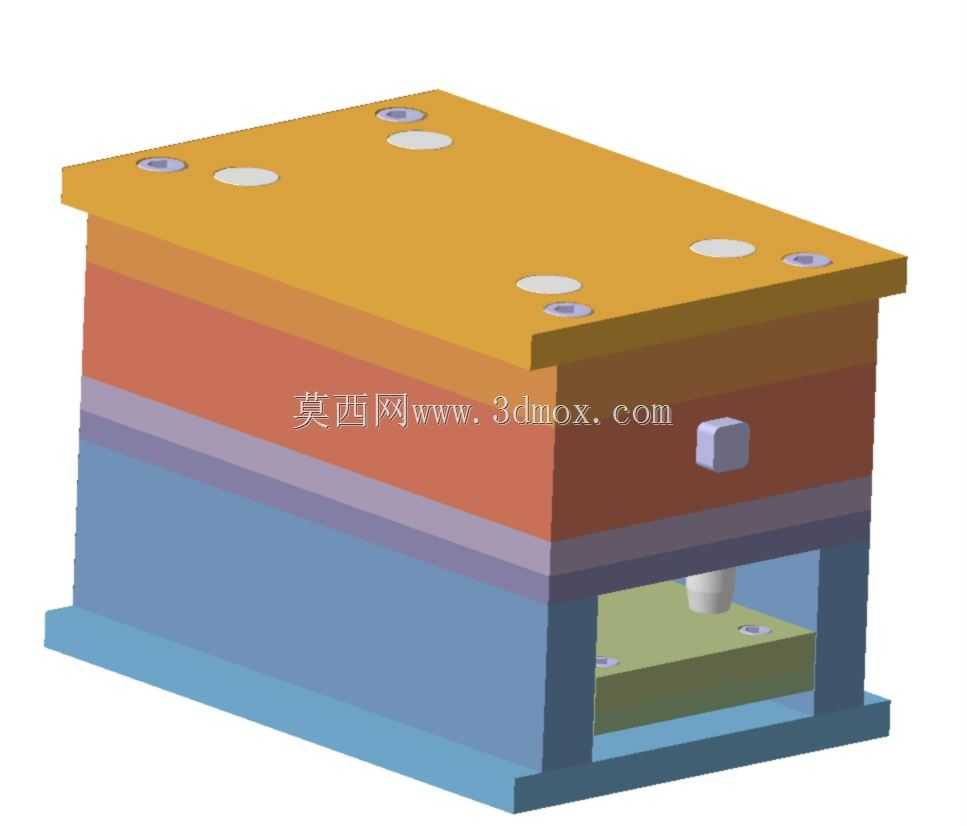

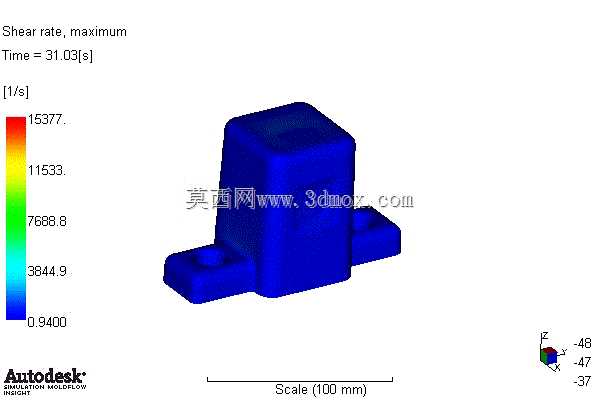

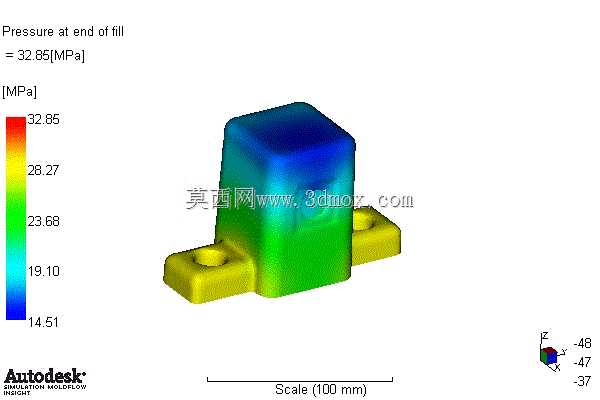

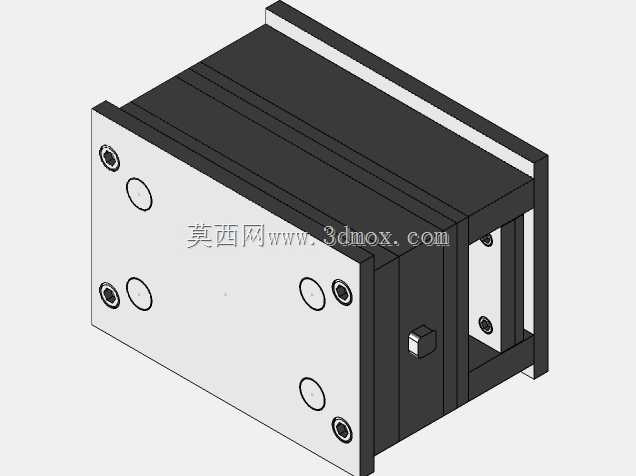

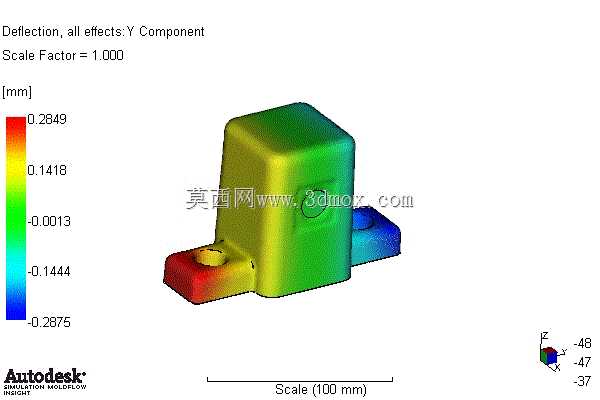

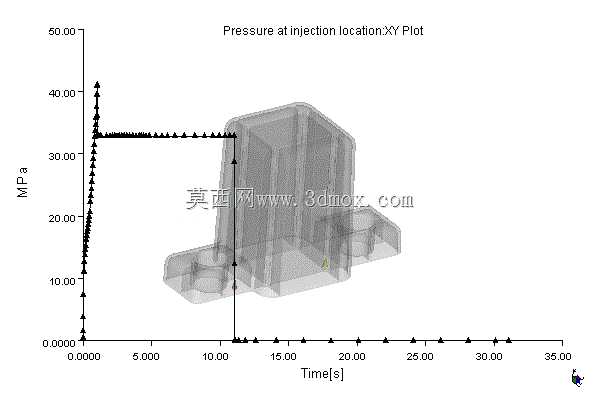

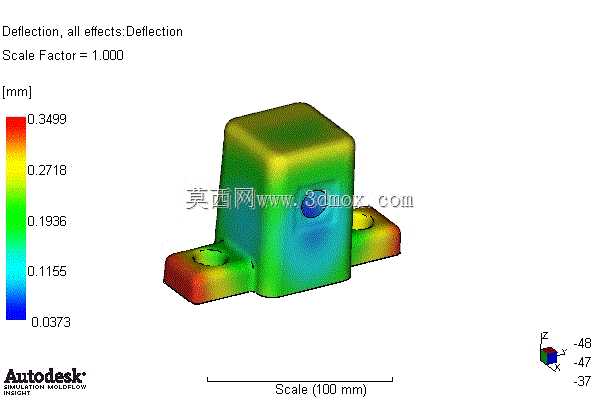

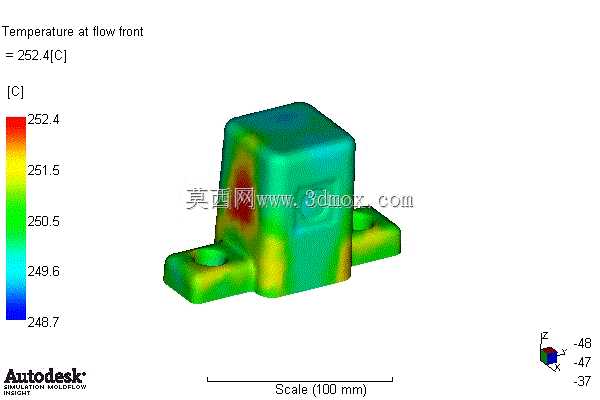

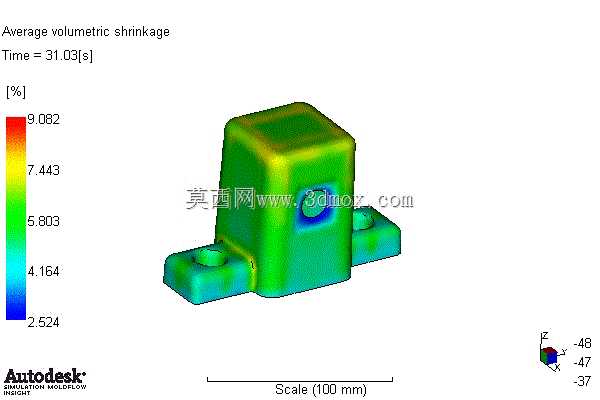

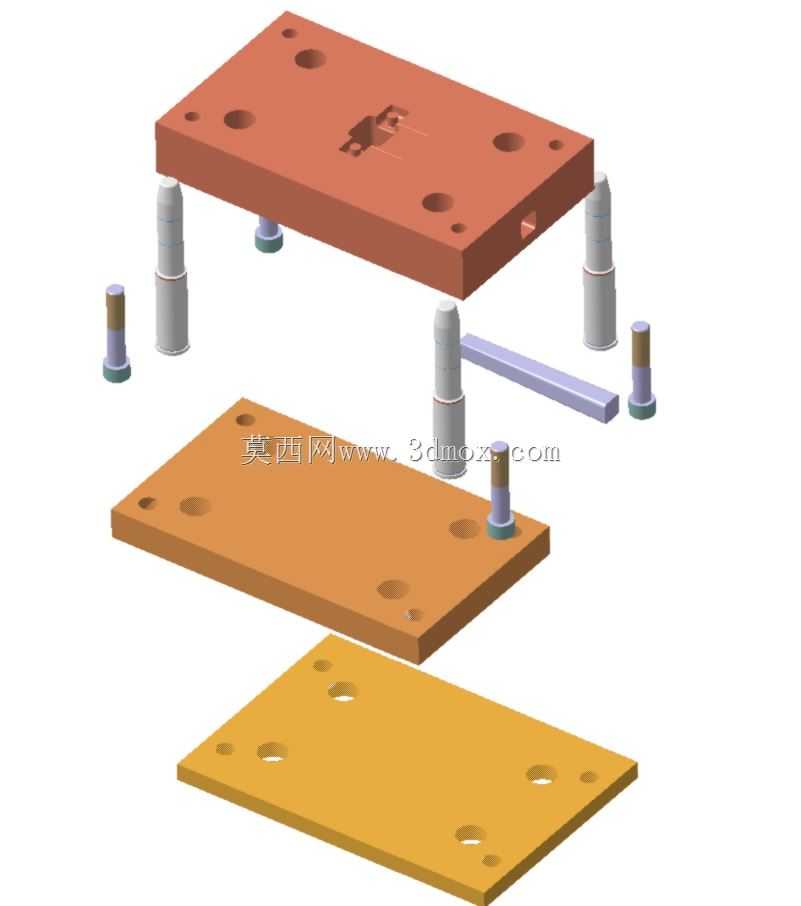

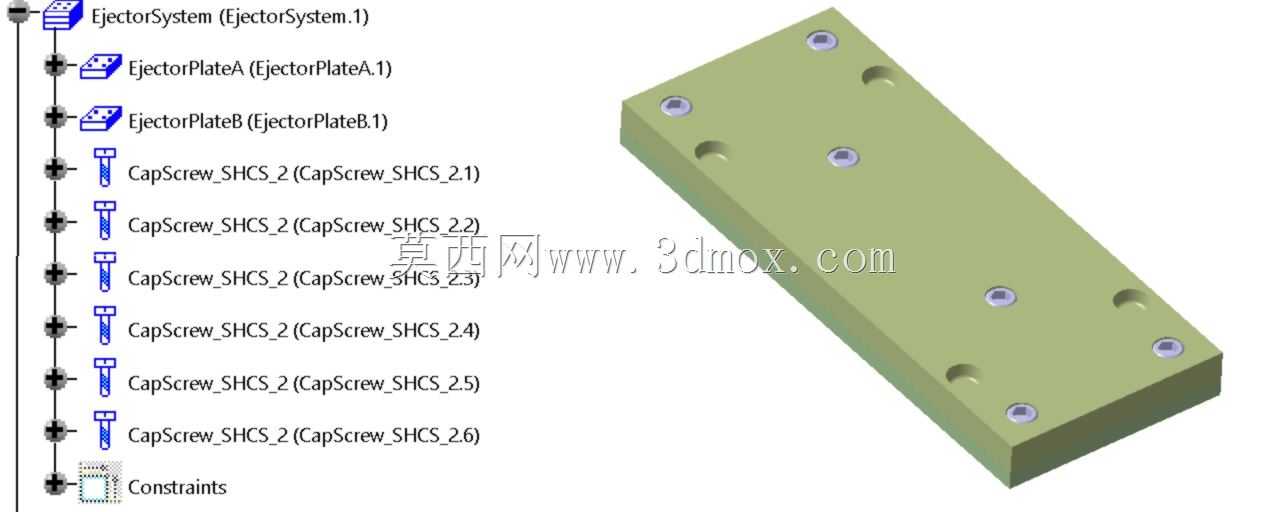

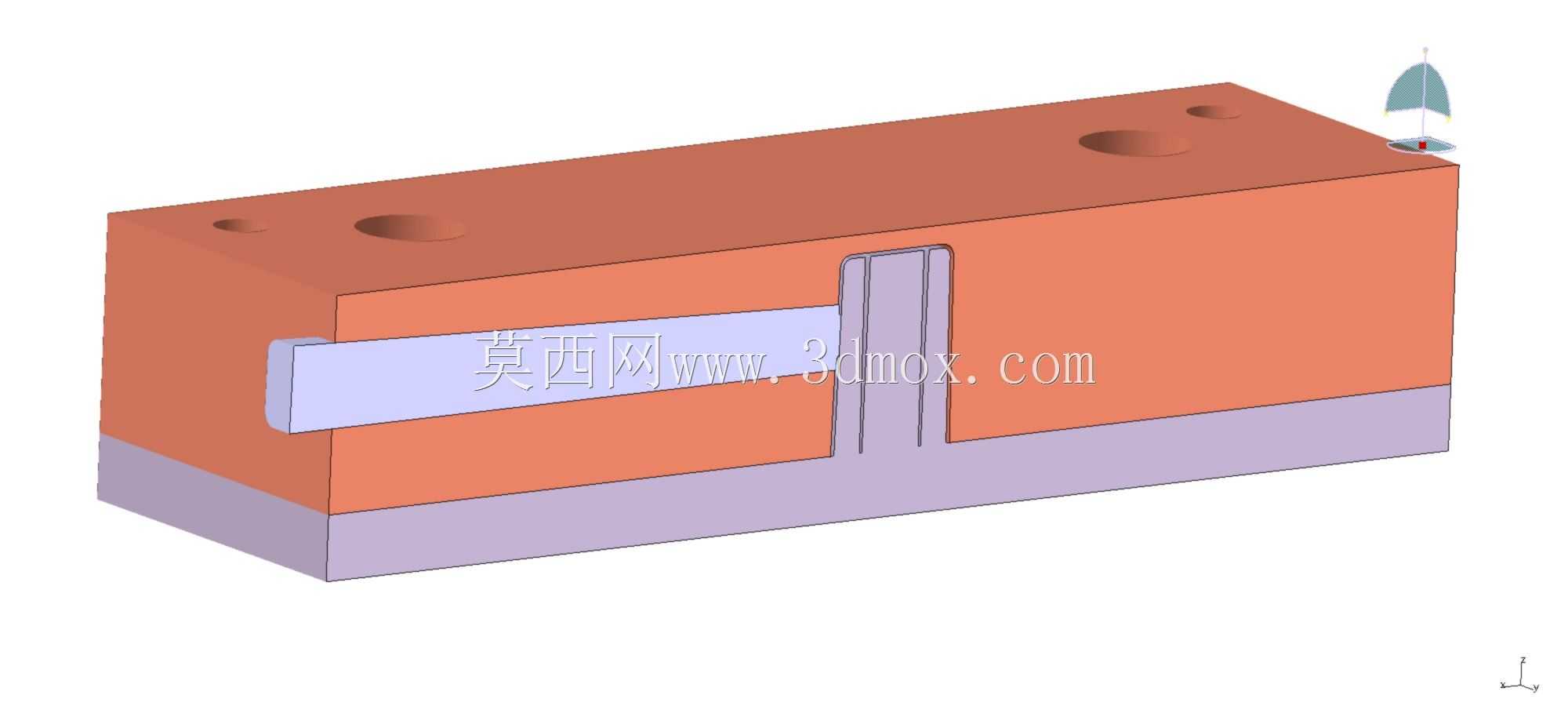

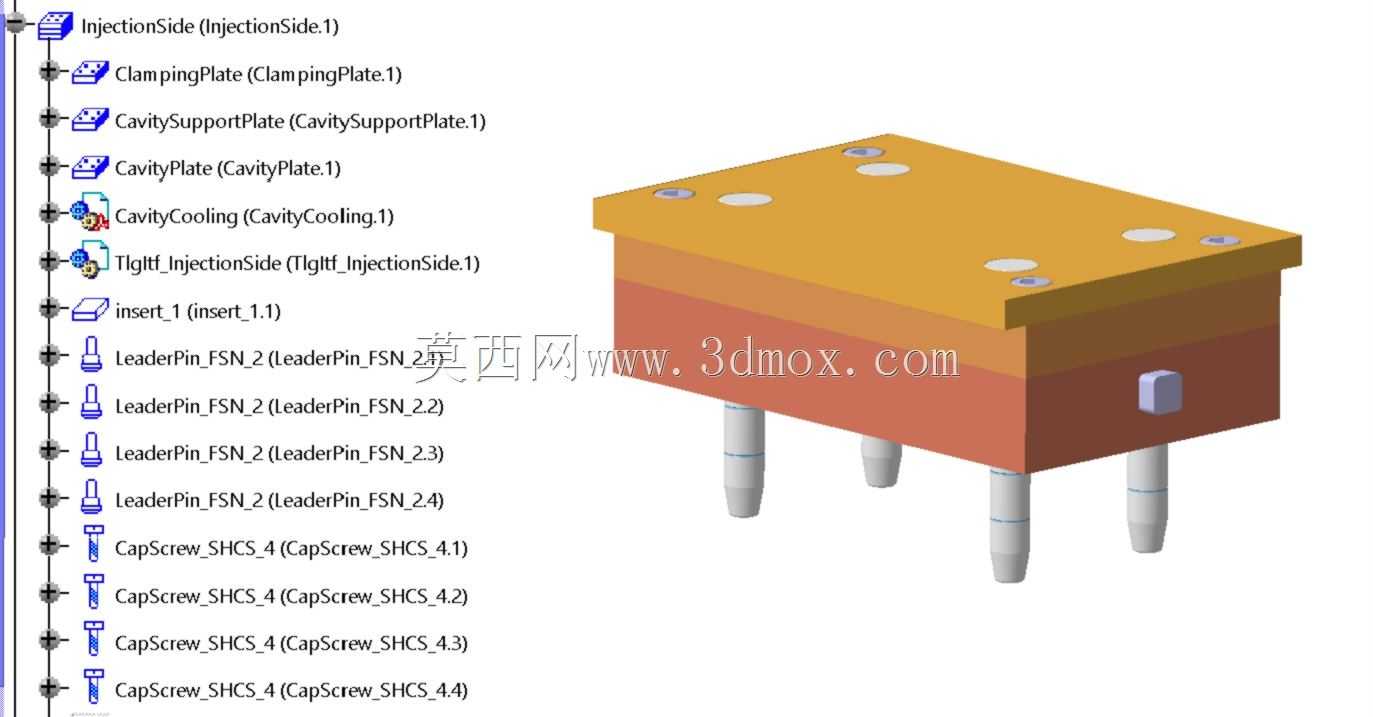

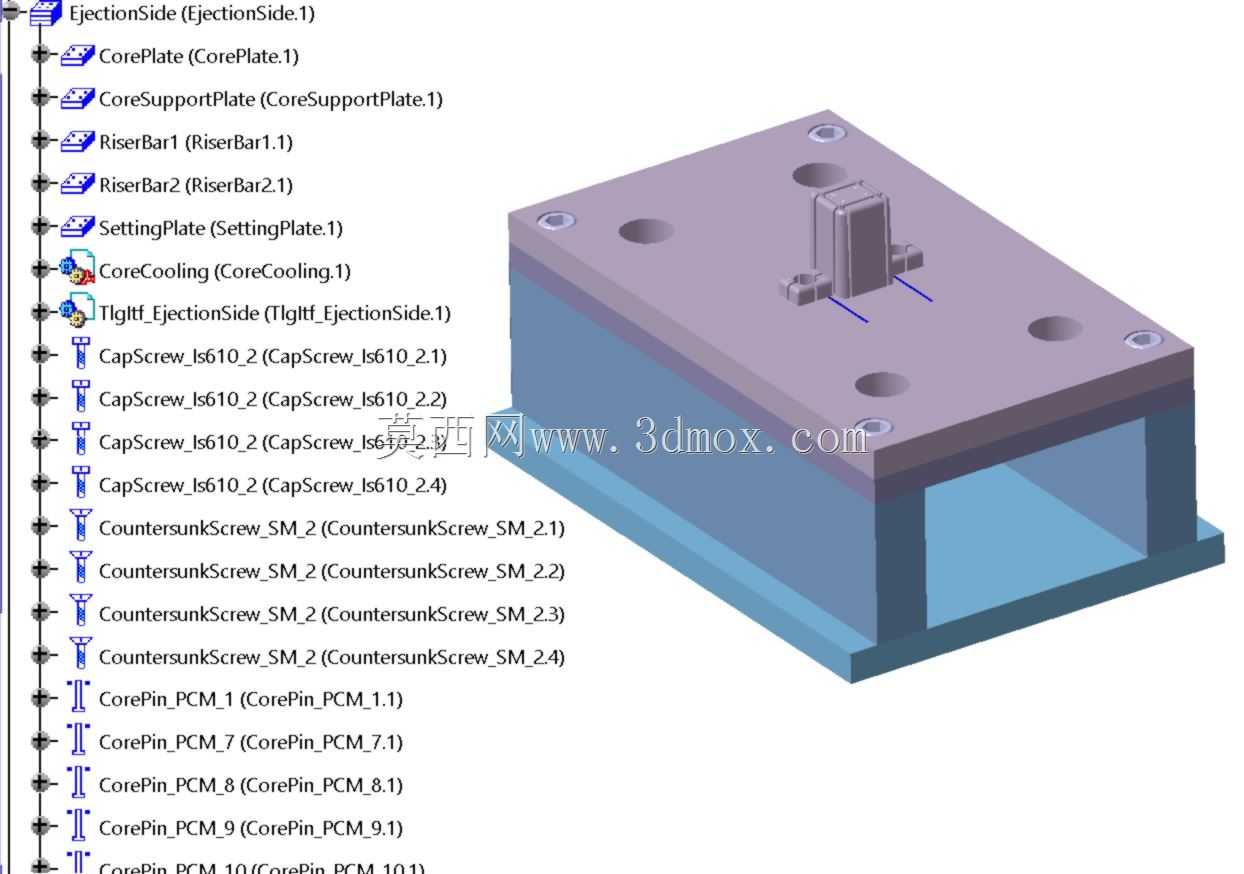

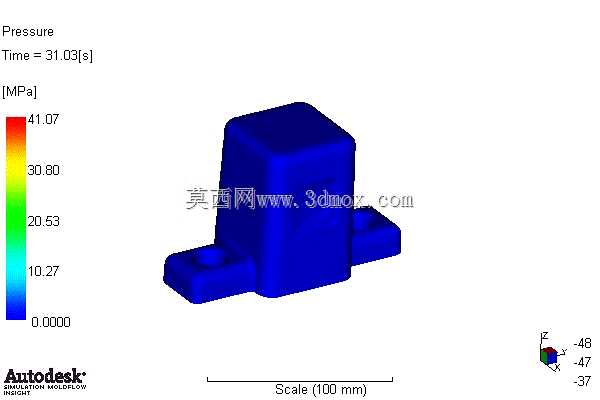

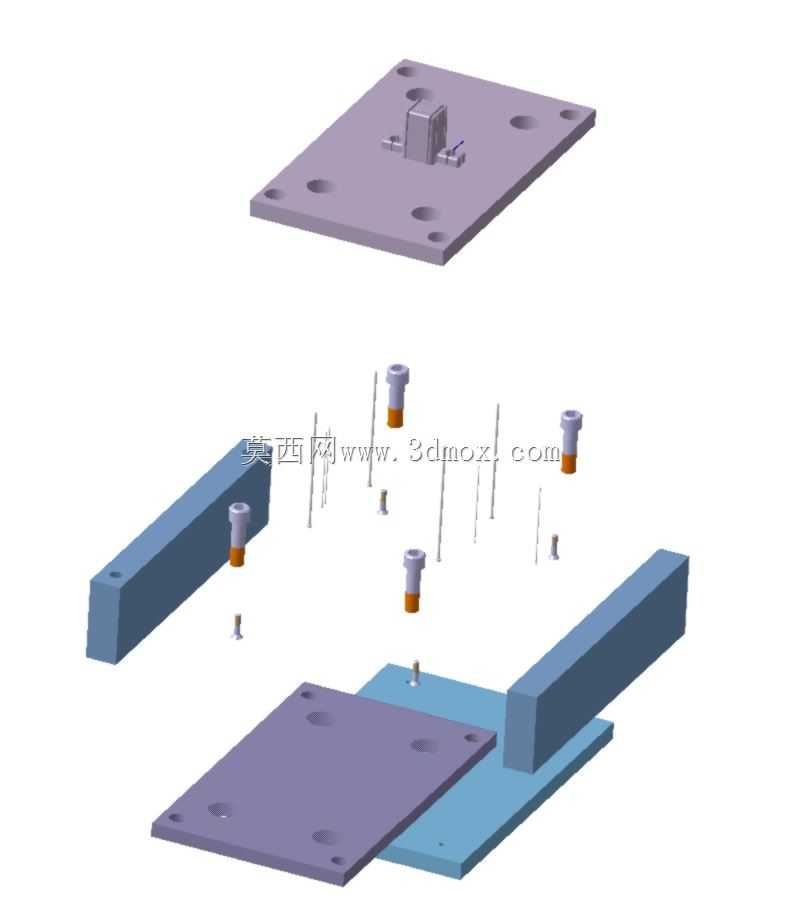

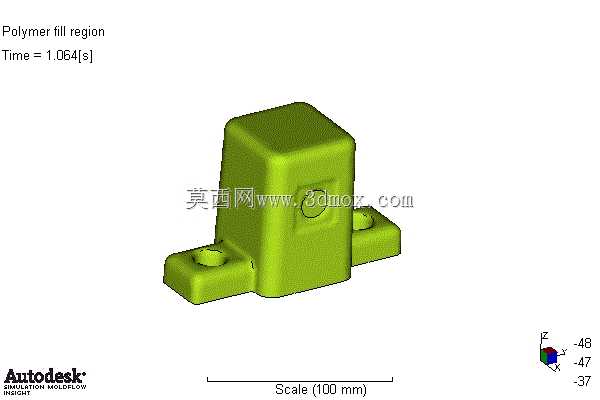

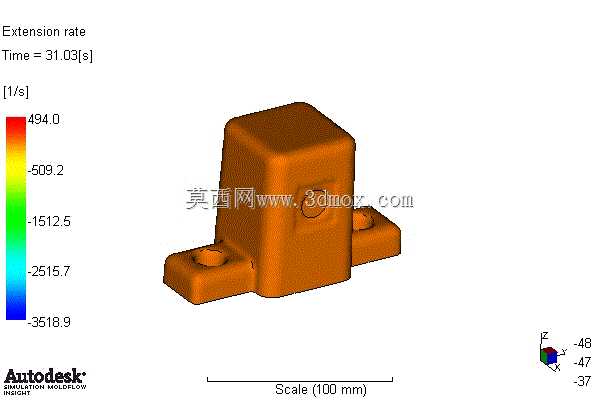

这套带滑块的注塑模具结构，主要面向带侧向凹凸特征的塑料制件批量生产场景，在消费电子外壳、家电结构件、汽车内饰小塑件的注塑加工环节应用广泛，能够解决常规直顶、顶针脱模无法处理的侧凹结构脱模难题，避免制件脱模时出现拉伤、变形问题。整套模具采用标准模架叠层结构设计，从上至下依次排布定模固定板、定模板、动模板、模脚、动模固定板，各层板件通过导柱导套实现合模导向，保证合模过程中动定模的对位精度，控制合模错位量在注塑加工允许的公差范围内。滑块机构设置在模具侧向位置，配套设计了锁紧块与斜导柱结构，合模时斜导柱带动滑块前移完成侧型芯的就位，锁紧块抵住滑块背面承受注塑过程中型腔内的熔体压力，避免滑块受压力后移导致制件出现飞边、尺寸超差问题；开模过程中斜导柱带动滑块后移，完成侧型芯与制件侧向结构的脱离，脱离行程预留足够安全余量，保证侧型芯完全退出制件倒扣区域后，顶出机构才开始动作，避免顶出时侧型芯剐蹭制件表面。模具内部整合了热流道与浇口结构，热流道通道全程做温度管控设计，减少流道凝料的产生，降低原料损耗，同时保证熔体进入型腔时的温度均匀性，避免制件出现冷料斑、熔接痕缺陷；浇口位置选择在制件非外观面区域，减少后续浇口修剪的工作量，保证制件外观面的成型质量。设计阶段同步完成了模流仿真验证，通过模拟熔体在型腔内的填充、保压、冷却全过程，预判填充不足、困气、翘曲变形等潜在问题，提前调整浇口位置、冷却水路排布与工艺参数范围，减少后续试模的修模次数。模具的安装边界适配常规卧式注塑机的装模尺寸，模架周圈的压板槽位置符合通用注塑机的装模压板固定要求，顶出孔位置与注塑机顶杆位置匹配，冷却水路、热流道接线的接口均设置在模具操作侧与非操作侧的预留区域，避免装模后管路、线路与机床部件产生干涉，适配车间现有常规注塑设备的安装使用需求，无需额外做机床改造即可快速上机调试生产。
