立式十字滑台进给单元结构设计

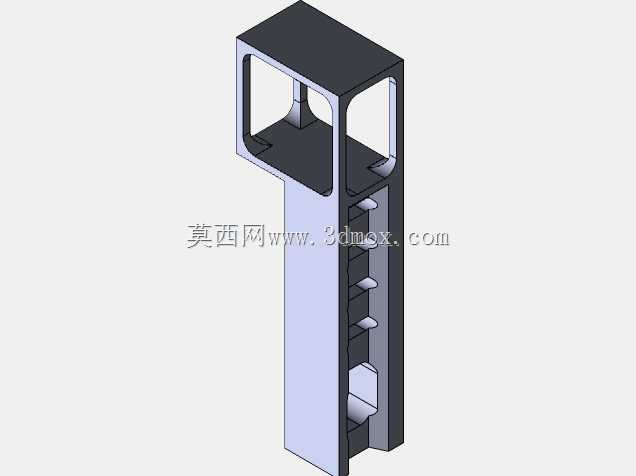

　　这套立式十字滑台进给单元，是中小型数控加工设备里承担轴向进给动作的核心执行部件，常见于排刀式数控车床、小型立式铣床、专用磨削设备的进给系统中，也可作为非标自动化产线里的精密位移模组使用，适配小尺寸零件的车削、铣削、钻孔等工序的进给需求。从结构布局来看，整套单元采用立式立柱搭配水平横向滑座的十字排布，垂直方向的承载立柱采用箱型焊接结构，内部设置有加强筋板，在保证整体刚性的同时控制自重，避免立式安装时重心过高带来的振动问题，立柱的导轨安装面经过精加工处理，平面度与平行度公差控制在进给精度允许范围内，可直接适配滚柱或滚珠直线导轨的安装需求。垂直方向的进给传动采用滚珠丝杠副搭配伺服驱动的结构，丝杠两端采用固定-支撑的安装方式，

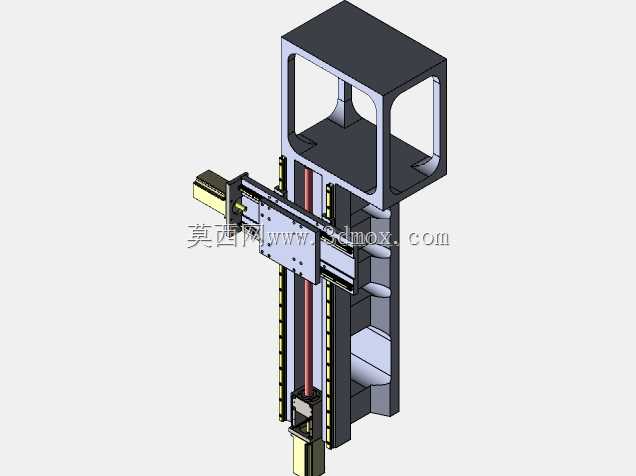

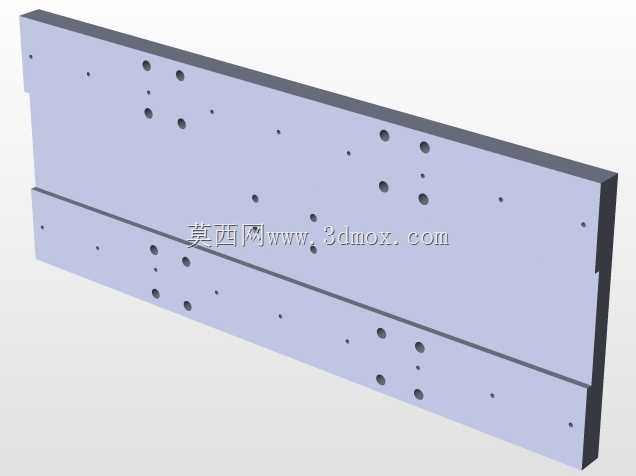

　　上端配置角接触轴承组承受轴向切削载荷，下端采用深沟球轴承做径向支撑，丝杠的安装同轴度通过轴承座的止口定位保证，可在高速进给时避免丝杠抖动，垂直轴还配置有配重平衡结构，图中可见的红色杆体为配重导向部件，用于平衡滑台及搭载的主轴、刀架组件的自重，避免伺服电机在垂直方向启停时出现下坠、过冲问题，降低电机持续负载扭矩。水平方向的滑座安装在垂直滑台的安装面上，同样采用直线导轨导向、滚珠丝杠传动的结构，滑座的安装面预留有T型槽或螺纹孔阵列，可直接搭载电动刀架、小型动力头、工件夹具等执行部件，滑座的行程限位通过两端的硬限位挡块与软限位开关配合实现，防止超程碰撞。设计过程中优先考虑了安装边界的适配性，

　　整套单元的底座安装孔位按照通用小型机床的安装标准排布，可直接固定在机床床身的安装平面上，无需额外加工过渡连接板；横向滑台的安装面到立柱背面的距离经过优化，在保证最大行程的前提下控制整体悬伸量，减少切削力作用下的悬臂变形。从功能特性来看，这套进给单元的两个轴向均采用独立的伺服驱动接口，可适配市面上主流的伺服电机安装尺寸，传动链的反向间隙可通过丝杠螺母预紧、导轨滑块预压调整，满足半闭环控制下的进给精度要求，适合有色金属、小型钢件的精密加工场景。日常维护层面，导轨与丝杠的润滑通道采用集中润滑接口设计，可接入机床的自动润滑系统，定期加注润滑脂即可保证运动副的使用寿命，导轨外侧还预留有防护罩安装槽位，可加装钢板防护罩或风琴罩，阻挡切削碎屑、

　　切削液进入运动副内部，避免导轨、丝杠出现异常磨损。在实际选型适配时，可根据加工工况的切削载荷大小，更换不同规格的导轨与丝杠参数，重切削场景可更换滚柱直线导轨提升承载能力，轻载高速场景可选用大导程丝杠提升进给速度，整套结构的模块化设计可快速完成不同参数的变型，缩短非标设备的设计周期。
