HURCO VMX 42 S立式加工中心结构设计

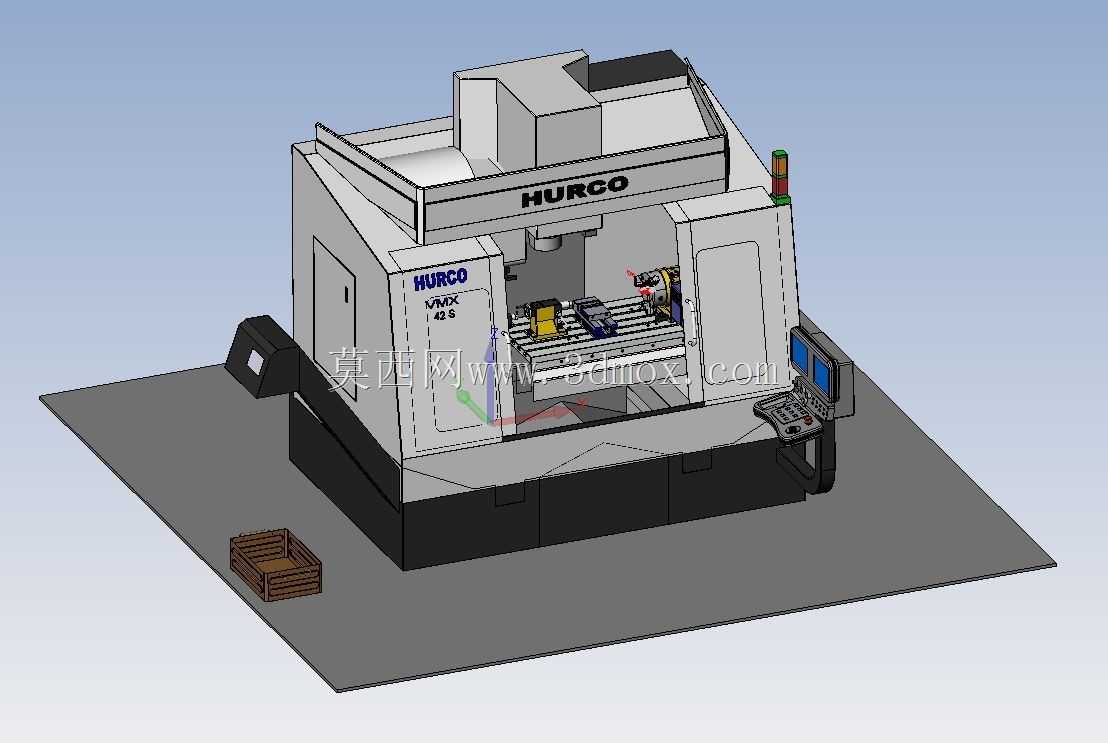

　　在精密零部件加工车间的布局规划阶段，立式加工中心的三维结构建模是产线排布、工位干涉校验、加工范围验证的核心前置工作，这款HURCO VMX 42 S的三维结构完整还原了设备的真实装配关系，从床身底座的承重结构到主轴箱的进给传动路径，再到外围防护、操作面板、三色警示灯的安装位置都做了1:1的比例复刻，能够直接用于车间数字化布局的仿真验证。从实际加工场景来看，该设备属于通用型立式铣削加工中心，主要适配中小尺寸金属零件的铣削、钻孔、镗孔、攻丝等多工序集中加工，覆盖模具钢、铝合金、铸铁等常见机加工材料的切削需求，在汽车零部件加工、通用机械零件制造、小型模具型腔加工场景中都有广泛应用，

　　其主轴的高速运转特性能够兼顾粗加工的大切削量去除与精加工的表面精度控制。从结构设计逻辑来看，床身采用整体式铸铁底座设计，底部预留了调平垫铁的安装空间，建模时完整保留了底座的加强筋布局结构，能够直观体现设备的刚性支撑设计思路；X/Y/Z三轴的进给导轨安装面、丝杠支撑座的位置都做了精准还原，操作侧的悬挂式操作面板可旋转调整角度，匹配操作人员不同站位的操作需求，设备顶部的刀库结构、侧面的电气柜安装位、后部的排屑机预留接口都在模型中有所体现，能够帮助设计人员快速评估设备配套辅机的安装空间。在安装边界校验层面，模型还原了设备的最大外形轮廓，包括前门开启后的最大外伸距离、操作面板旋转后的占用空间、顶部警示灯的最高安装高度，

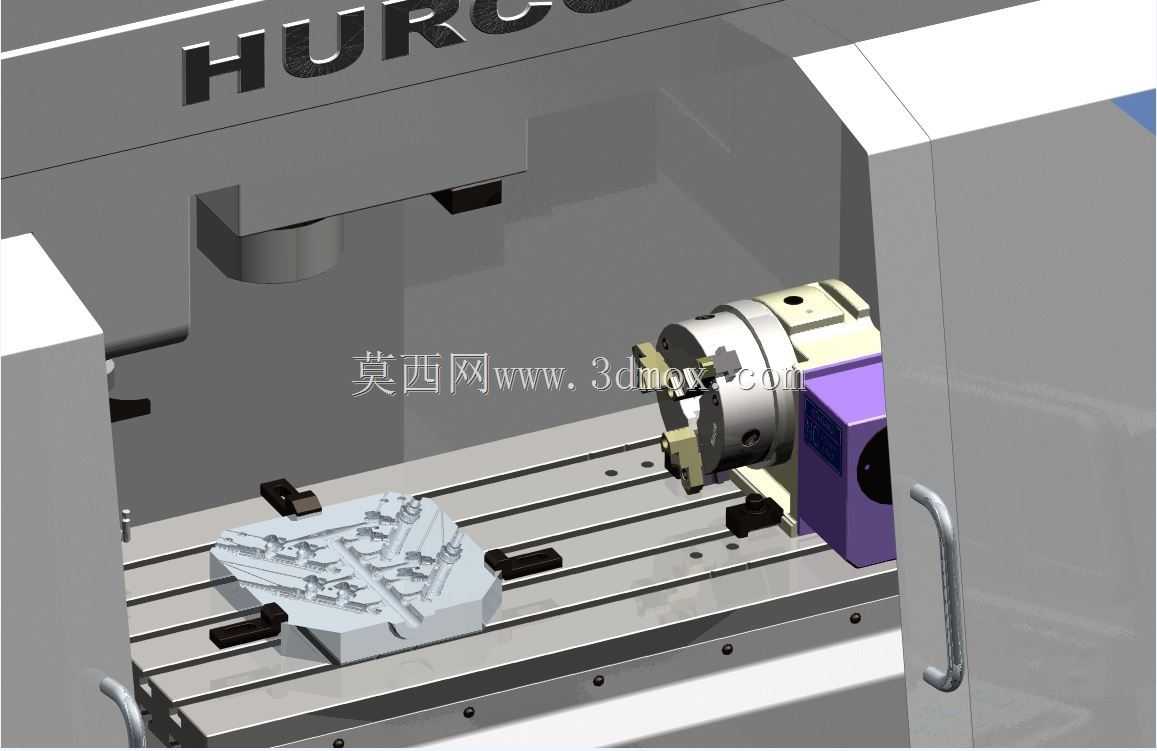

　　能够直接用于厂房布局时的设备间距核算，避免后续设备进场后出现通道宽度不足、维护空间受限的问题；设备侧面的冷却水箱位置、气源接口、电源进线口的位置也做了对应还原，能够辅助厂房公用动力点位的提前规划，减少现场施工的返工量。从功能特性的结构体现来看，全封闭的防护门设计能够阻挡切削过程中切削液与切屑的飞溅，防护门上的观察窗位置对应加工区域的核心视野范围，方便操作人员实时观察主轴切削状态；工作台的T型槽布局在模型中也做了还原，能够匹配通用夹具的安装定位需求，无需额外测量即可提前完成夹具的适配设计。对于数控加工编程人员而言，该模型可直接导入CAM软件做加工仿真的机床环境搭建，验证刀具路径的运动范围是否超出设备行程，

　　避免实际加工中出现超程撞机的风险；对于设备维护人员而言，模型的分层装配结构能够直观展示各部件的拆装顺序，提前规划维护作业的操作空间，评估主轴更换、丝杠维护等作业的可行性。不同于简化的设备外观模型，该结构完整呈现了设备内部的运动部件行程范围，能够清晰展示X轴左右移动、Y轴前后移动、Z轴上下进给的运动边界，在做自动化产线配套时，可直接用于机械手上下料的轨迹规划，校验机械手取放料时与设备防护门、主轴的干涉风险，为产线的自动化改造提供精准的三维数据支撑。
