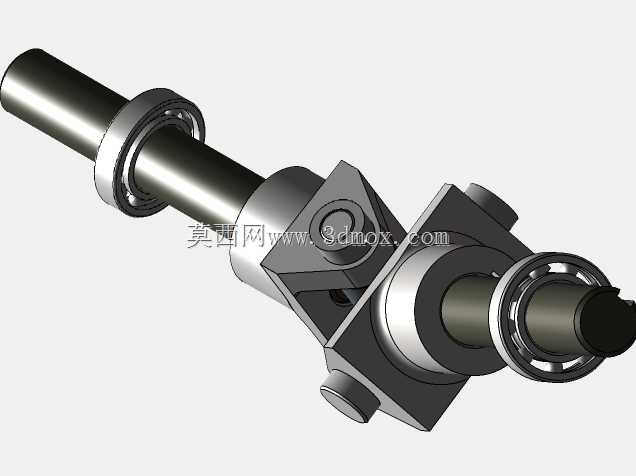

十字轴式万向联轴器传动耦合结构

　　这套耦合传动结构核心为十字轴式万向传动单元，配套两端深沟球轴承做旋转支撑，主要用于解决两传动轴之间存在轴线夹角、安装同轴度偏差时的扭矩传递问题，在轻工输送设备、小型机床进给机构、自动化生产线传动链路、纺织机械牵伸单元中都有广泛适配场景。实际工况中，很多传动链路受机架焊接变形、装配累积误差、运行中机架微振位移影响，输入与输出轴很难保持绝对同轴，刚性联轴器在这类场景下会快速产生轴承憋劲、轴系疲劳断裂、连接螺栓剪断等故障，这套耦合结构通过十字轴的铰接自由度，可补偿两轴间最大15°以内的角向偏差，同时兼顾少量轴向窜动与径向偏移的补偿，避免附加载荷传递到两端的动力单元与执行部件。从结构设计逻辑来看，中间的十字铰接块采用分体式锁紧结构，

　　四个轴颈分别与两端的叉形接头配合，轴颈与叉头孔之间预留有润滑脂存储间隙，可适配长期免维护运行的工况需求；两端的轴头采用标准光轴配合轴承内圈的设计，轴承位的轴肩高度严格按照轴承安装规范设定，既保证轴承内圈的轴向定位可靠，又不会过高导致后续轴承拆卸困难。安装边界方面，整套结构的径向最大轮廓由十字铰接块的回转直径决定，设计时预留的安装空间需要比该回转直径大10mm以上，避免运行过程中铰接块与周边护罩、机架构件发生运动干涉；两端轴头的伸出长度可根据实际安装的轴承座位置做适配调整，轴承外圈与安装座孔采用H7/h6的间隙配合，方便装配时的同轴度微调，同时降低轴承外圈的蠕变磨损风险。功能特性上，这套耦合结构没有采用传统的花键滑动副来补偿轴向位移，

　　而是依靠十字轴铰接的微量浮动实现偏差补偿，结构更紧凑，转动惯量更小，适合中低转速、中等扭矩的传动场景，在启动、正反转切换频繁的工况下，铰接部位的间隙不会产生明显的回程误差，传动精度优于普通的凸缘联轴器。设计过程中，十字轴的四个轴颈同轴度、垂直度公差控制在0.02mm以内，避免高速转动时产生不平衡离心力导致的振动；两端叉形接头的叉口对称度公差同样严格控制，保证十字轴受力均匀，不会出现单侧轴颈偏磨的问题。轴系的轴向定位通过轴承内圈的轴肩与外侧的轴用挡圈实现，装配时不需要额外调整轴承游隙，降低现场装配的技术门槛，普通装配人员按照装配工艺指引即可完成整套结构的安装调试。在实际选型适配时，需要根据传递的额定扭矩核算十字轴的轴颈剪切强度，同时匹配对应载荷等级的深沟球轴承，避免长期过载运行导致的铰接面压溃、轴承提前失效；如果应用在有粉尘、切削液飞溅的工况，可在轴承外侧加装骨架密封圈，在十字轴铰接位置加装防尘护套，延长整套传动结构的维护周期。
