带安装底座斜向支撑铰接固定支座结构

　　该构件属于设备支撑铰接类通用机械零部件，主要应用在需要实现轴类部件铰接支撑同时传递斜向载荷的设备工位中，常见于轻工生产线的摆动导向机构、小型工装夹具的翻转支撑单元、通讯设备内部的可调角度安装支架等场景，核心作用是为穿装在顶部铰接孔内的销轴或转轴提供稳定的回转支撑，同时通过底部的安装底座将构件整体固定在设备安装基面，承接转轴传递的径向载荷与斜向分力，避免支撑部位出现应力集中导致的变形或失效。

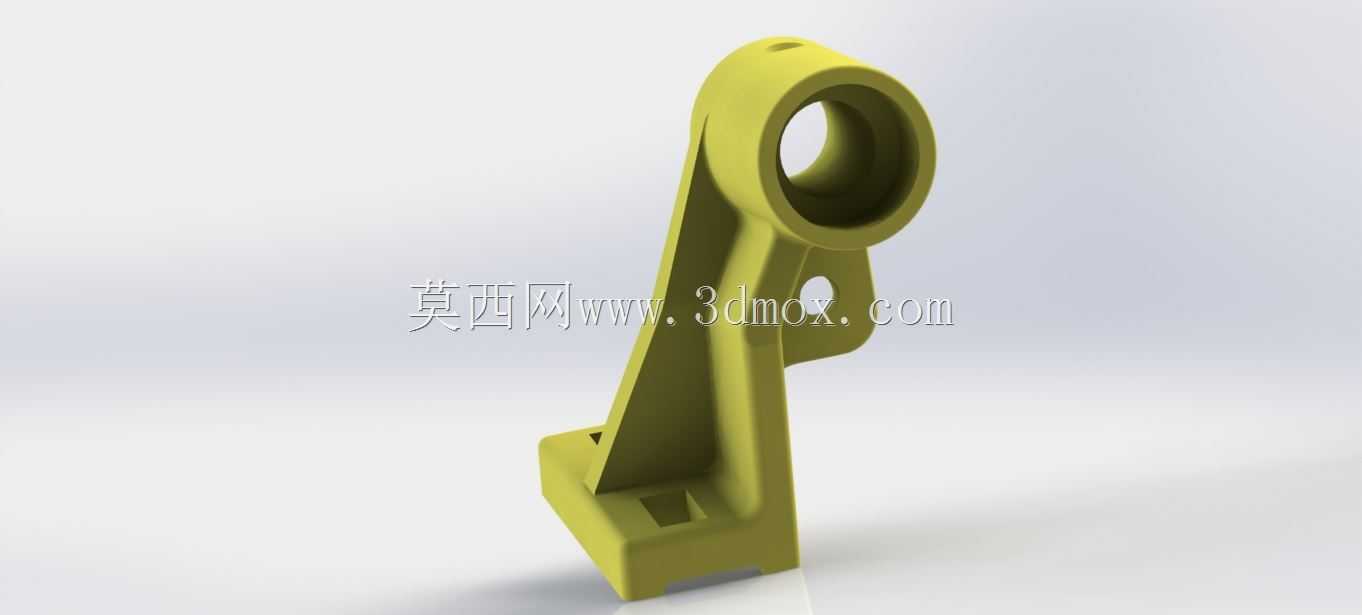

　　从结构设计逻辑来看，整体采用斜向筋板连接顶部铰接筒与底部安装座的构型，顶部的空心筒状结构为核心铰接承载部位，内孔为光滑回转面，加工时需保证圆柱度与表面粗糙度要求，确保穿装的转轴可以顺畅回转，不会出现卡滞或偏磨问题；筒身外侧延伸出的带孔小凸耳为辅助限位结构，可穿装限位销或连接复位弹簧，实现铰接部件的行程限制或自动复位功能，凸耳上的安装孔位置经过受力校核，避开了主承载筋板的应力传递路径，不会削弱主体结构的承载能力。连接顶部筒身与底部底座的斜向支撑板为主要承力结构，截面采用变厚度设计，靠近顶部铰接筒的位置厚度更大，对应转轴载荷输入的核心受力区，向下逐渐过渡到与底座等厚的尺寸，既保证了载荷传递路径的连续性，也尽可能减少了不必要的材料冗余，降低构件整体重量。底部安装座为带定位槽的矩形平板结构，座体上开设的凹槽为安装定位结构，装配时可与设备基面上的定位凸台配合，快速完成构件的安装定位，避免螺栓紧固过程中构件出现位置偏移，底座上预留的螺栓安装孔位置经过布局优化，螺栓紧固后产生的压紧力可以均匀分布在整个安装接触面，不会出现局部压紧力不足导致的松动问题。

　　从安装边界来看，该构件的安装基面为底部矩形底座的下表面，要求安装基面的平面度公差控制在合理范围内，避免安装后构件出现倾斜导致顶部铰接孔的轴线偏斜，影响转轴的回转精度；顶部铰接孔的轴线与底部安装基面存在固定的夹角，该角度根据实际应用场景的载荷方向设计，确保斜向支撑板的受力方向与筋板延伸方向尽可能重合，让筋板主要承受压应力，充分发挥材料的承载性能，减少弯曲应力带来的结构变形。构件整体的外形轮廓无尖锐棱角，所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，同时也减少了应力集中点，提升构件的疲劳寿命。在实际选型应用时，需要根据所支撑转轴的直径匹配顶部铰接孔的尺寸，同时核算所承受的径向载荷大小，确认斜向筋板的截面尺寸满足强度要求，安装时要保证底座与设备基面完全贴合，定位槽与基面凸台完全卡合后再紧固安装螺栓，螺栓紧固需按照对角顺序分步拧紧，避免底座出现翘曲变形。该结构的设计充分考虑了加工工艺性，主体结构可通过一体铸造成型后再进行关键部位的机加工，铰接孔、安装面等精度要求较高的部位预留加工余量，铸造后通过铣削、镗削等工序达到设计精度要求，适合批量生产，在满足承载要求的前提下兼顾了加工成本与装配效率，可直接适配多数需要斜向铰接支撑的设备工位，无需额外进行复杂的结构改型。
