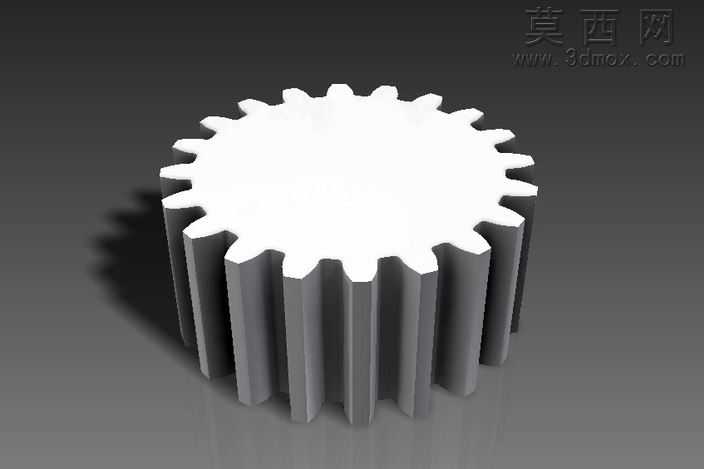

标准参数化直齿圆柱齿轮三维结构设计

本直齿圆柱齿轮采用三维参数化建模方式完成，建模过程严格遵循渐开线圆柱齿轮的标准齿廓生成规范，首先通过精确的渐开线方程计算齿面轮廓曲线，保证齿形的啮合精度符合通用机械传动的设计要求。建模时先绘制齿轮的分度圆、齿顶圆、齿根圆基准参考线，基于渐开线生成单个轮齿的截面轮廓，通过圆周阵列操作完成全部轮齿的排布，阵列过程严格控制齿距偏差，确保相邻轮齿的角度误差控制在合理范围内，避免后续啮合传动出现卡滞、传动比不准的问题。轮齿与轮毂主体采用一体化建模方式，通过拉伸特征生成齿轮的整体柱体结构，齿根位置做了标准的圆角过渡处理，有效降低应力集中系数，提升齿轮实际承载时的结构强度，避免长期交变载荷下齿根位置出现断裂失效。材质设置上选用常用的45号结构钢材质参数，渲染时赋予金属哑光质感，通过光影调整清晰呈现轮齿的齿向、齿顶、齿根的结构细节，轮齿侧面的渐开线曲面过渡自然，齿面平整无建模瑕疵，轮毂部分的圆柱面同轴度与齿轮中心基准保持一致，可直接用于后续的装配仿真。设计过程中充分考虑齿轮的实际应用场景，齿宽参数按照通用传动的常规比例设置，既保证足够的啮合接触面积提升传动稳定性，又避免齿宽过大导致的载荷分布不均问题。整体模型结构完整，无多余特征、无破面缺面问题，可直接导入各类机械装配场景中，用于传动系统的运动仿真、干涉检查以及工程图的生成导出，能够满足机械设计阶段的零部件选型、装配验证等使用需求，齿形参数可根据实际传动比、模数要求进行快速参数调整，适配不同功率、不同转速的传动工况。
