汽车发动机活塞高精度三维结构设计

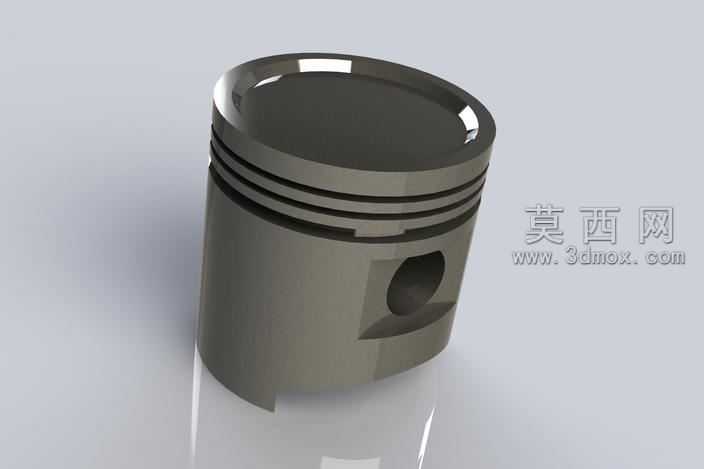

本作品为汽车发动机核心部件活塞的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以活塞顶部燃烧室轮廓为基准绘制旋转草图，通过凸台拉伸、旋转切除命令生成活塞主体基体，严格匹配量产活塞的顶部凹坑深度、岸部高度比例，保证压缩比相关尺寸符合民用汽油机设计规范。针对活塞环槽区域，采用多组等距切除命令生成三道环槽结构，分别对应两道气环与一道油环的安装位，环槽的宽度、深度、侧壁垂直度均按照行业公差标准设定，同时在油环槽底部设计径向回油孔阵列，通过圆周阵列命令均匀排布12个通孔，还原机油回流的结构功能。活塞销座部分采用对称凸台拉伸生成销孔支撑结构，对销孔内侧做倒角过渡处理，同时在销座与活塞主体衔接位置做圆角优化，模拟实际产品的应力分散结构，避免应力集中导致的部件失效。材质与渲染阶段，为模型赋予高硅铝合金材质参数，调整金属粗糙度、反射率数值模拟铸铝活塞的哑光金属质感，对活塞环槽边缘做轻微高光处理还原机加工表面特征，场景采用三点布光方案，主光源从侧上方打亮活塞主体轮廓，辅助光源补全暗部细节，背光源勾勒活塞边缘轮廓，最终渲染图清晰呈现活塞的柱面形态、环槽分层结构、销座开孔特征，整体结构完整还原往复式发动机活塞的功能设计，可用于发动机原理演示、装配模拟、结构教学等场景，建模过程中所有特征均保留参数化历史记录，支持后续尺寸调整与结构优化，各部位衔接处均做工程化圆角处理，符合实际零部件的加工工艺要求，不存在非工程化的尖锐棱角，活塞裙部的型线设计参考了实际活塞的中凸变椭圆轮廓特征，通过曲面放样命令还原裙部的微变形适配结构，保证活塞在气缸内往复运动时的导向与密封性能。
