多支脚放射状支撑连接结构件

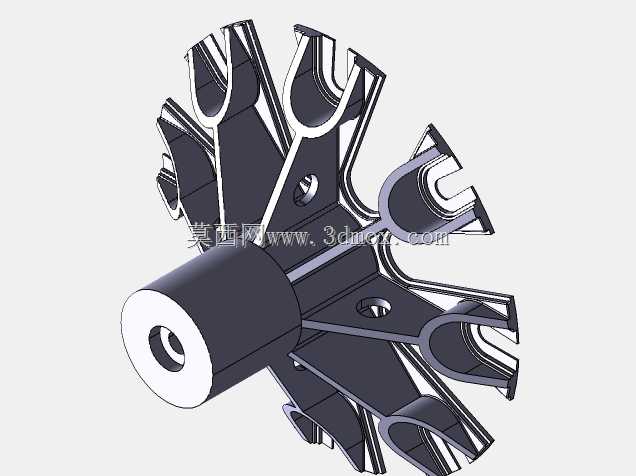

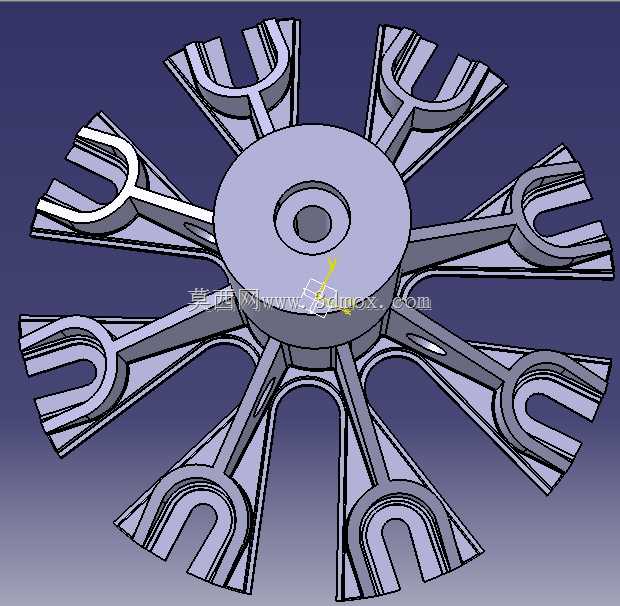

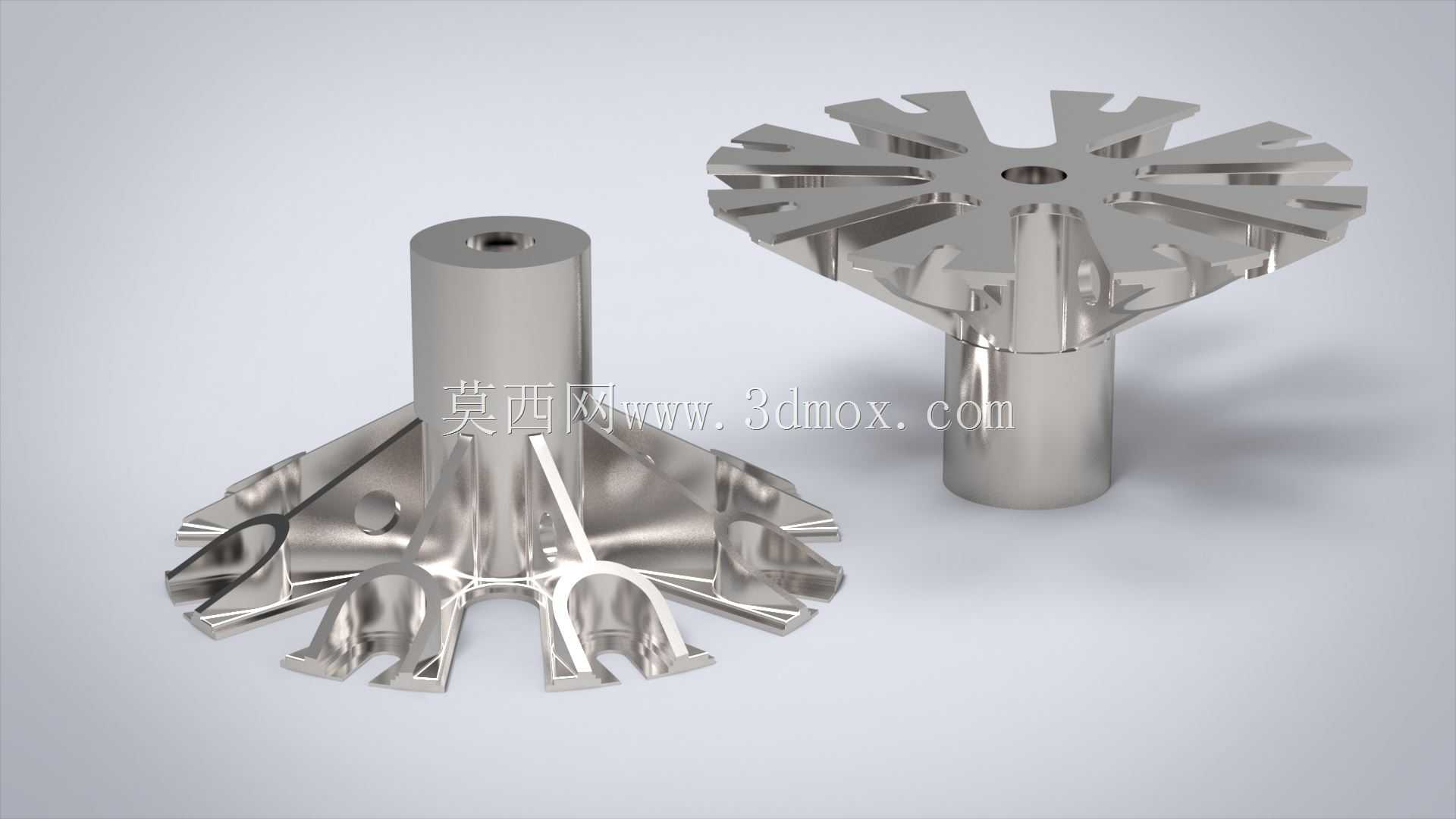

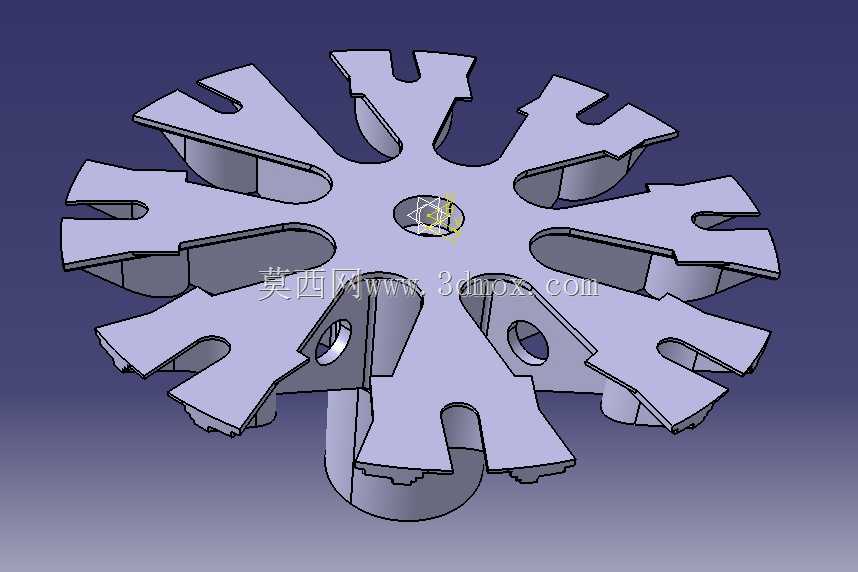

　　这类多支脚放射状支撑连接结构，常出现在需要均匀分散竖向载荷、同时兼顾多方向管线或杆件接驳的设备场景中，比如户外通讯塔的顶部天线接驳基座、小型风力发电机组的轮毂连接段、或是模块化展架的中心承力节点，核心作用是把中心立柱传递的竖向载荷，通过周向均匀分布的支脚分散到各个连接点位，避免单点应力集中造成的结构失效。从结构形态来看，中心为等直径圆柱筒体，筒体内部预留贯通安装孔，可穿设主轴杆或是馈线管线，筒体下端向外延伸出六组对称分布的支脚，每支脚末端都设计有半圆弧开口的卡槽结构，卡槽的弧度与待接驳的杆件外径完全匹配，安装时可直接卡入对应杆件，再通过抱箍或是焊接完成固定，相比传统的平板法兰连接，这种放射状支脚结构能减少30%以上的材料用量，

　　同时支脚与中心筒体之间设置的三角加强筋，可有效抵消支脚承受的侧向弯矩，避免支脚根部出现应力断裂。设计这类结构时，首先要确定中心筒体的高度与内径，筒体高度需要满足穿设构件的连接长度要求，内径则要根据穿设的杆件或是管线最大外径预留1-2mm的装配间隙，避免安装时出现卡滞；其次要核算支脚的分布角度，六组支脚采用60度等角分布，能保证各个方向的载荷均匀分配，不会出现某一方向支脚受力过载的情况，支脚的长度则根据外接构件的分布半径确定，要保证末端卡槽的中心位置与外接杆件的安装轴线完全重合，减少装配时的对位偏差。支脚末端的卡槽设计为开口式而非封闭孔，主要是考虑到现场装配的便利性，尤其是在高空作业场景下，不需要将外接杆件从端部穿入，

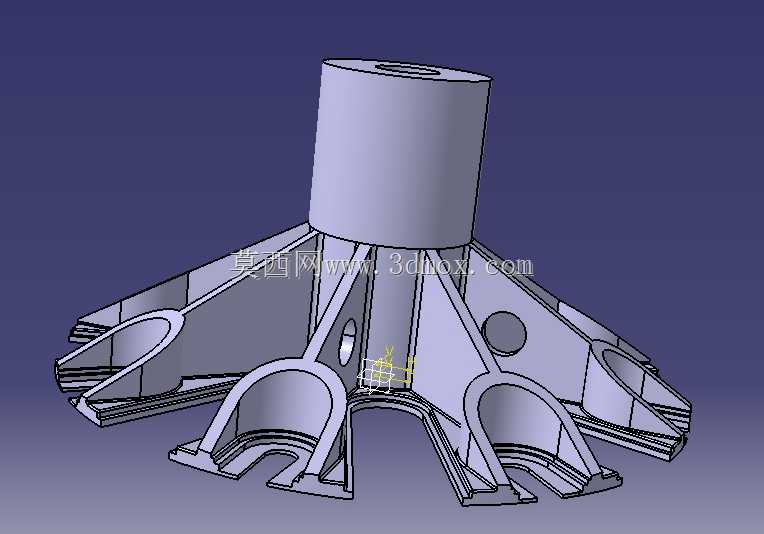

　　直接侧向卡入即可完成初步定位，能大幅降低现场安装的操作难度，卡槽两侧的凸边结构则是为了增加与抱箍的接触面积，提升连接后的抗滑移能力。中心筒体侧壁预留的圆形通孔，一方面是为了减轻整体结构重量，另一方面可作为内部管线的引出通道，或是安装定位销的固定孔，通孔的位置设置在相邻两支脚加强筋的中间区域，避开应力集中的筋板交汇位置，避免开孔对筒体整体结构强度造成过大削弱。从安装边界来看，这类结构的整体外接圆直径由支脚长度决定，安装时需要保证中心筒体的轴线与安装基准面保持垂直，支脚末端的卡槽端面要与外接杆件的轴线保持垂直，避免连接后出现附加弯矩，支脚与中心筒体连接的根部做了大圆角过渡处理，可有效降低应力集中系数，在承受交变载荷的场景下，

　　能大幅提升结构的疲劳寿命。建模过程中需要注意支脚曲面的顺滑过渡，尤其是加强筋与筒体、支脚连接处的曲面衔接，避免出现尖锐棱角造成的应力集中点，同时要保证各个支脚的对称性，避免因建模误差导致支脚长度、角度出现偏差，影响后续装配的同轴度要求。这类结构虽然是练习建模的产物，但结构设计逻辑完全贴合实际工程应用中的承力节点设计思路，每一处结构特征都对应实际的功能需求，没有冗余的设计元素，可作为同类放射状承力节点设计的参考样例，帮助建模人员理解结构特征与实际功能的对应关系，避免建模时只关注外形而忽略结构合理性的问题。
