对转式航空涡轮机结构设计方案

　　在航空推进系统的核心部件设计中，对转式涡轮结构是提升动力输出效率、降低整机轴向载荷的典型设计方向，本次呈现的双段反向旋转航空涡轮结构，正是针对小型航空动力单元的紧凑化需求完成的结构设计。从实际应用场景来看，这类对转涡轮结构既可以适配小型涡喷发动机的低压涡轮段，也可经过参数调整后用于微型燃气轮机、航空辅助动力单元的动力输出段，甚至在部分小型涵道风扇动力系统中，也能通过双转子对转的结构抵消部分陀螺力矩，提升飞行器姿态控制的稳定性。

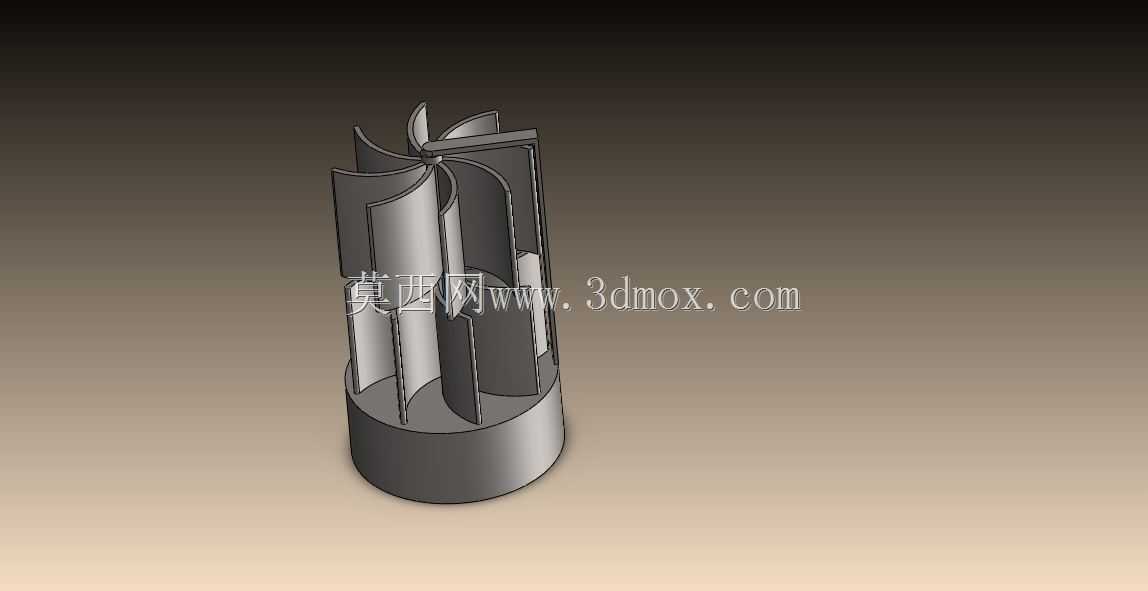

　　不同于传统单转子涡轮的同向叶片排布，该结构采用上下两段独立的涡轮转子设计，两段转子的叶片叶型弯曲方向完全相反，工作时两段转子沿相反的方向旋转，这种设计首先能够在相同的轴向长度内实现更高的焓降利用效率——燃气经过第一段涡轮做功后，剩余的动能不需要经过导叶整流直接进入第二段反向布置的涡轮，减少了导叶环节的气流损失，同时两段转子产生的轴向力方向相反，能够抵消大部分转子系统的轴向载荷，降低止推轴承的选型压力，对于小型航空动力单元来说，这意味着可以选用尺寸更小、重量更轻的轴承组件，进一步压缩整机的重量占比。

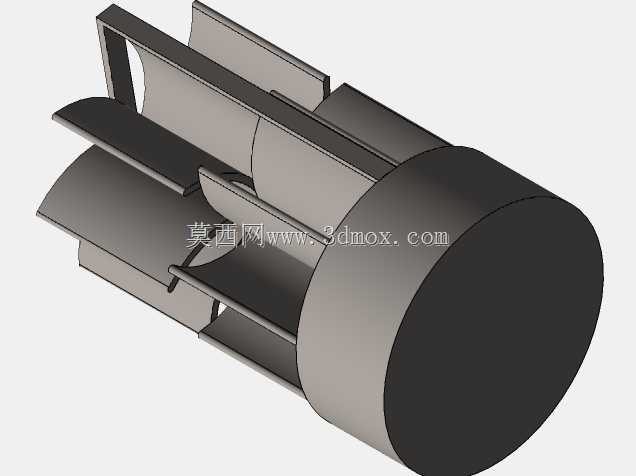

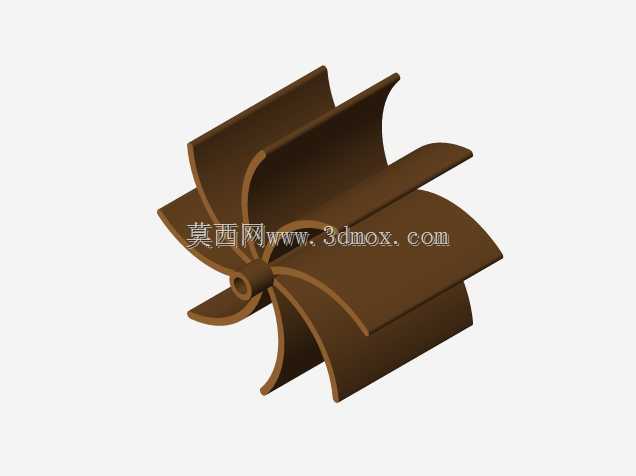

　　从设计思路层面拆解，该涡轮的基座采用一体化圆柱筒结构，下段转子与基座采用一体式成型设计，保证根部连接强度的同时，减少了装配环节的同轴度误差；上段转子为独立嵌套结构，与下段转子通过中心轴承配合实现反向旋转，叶片均采用大扭角的翼型截面设计，叶根位置做了加厚圆角过渡，避免高速旋转时的应力集中，叶片前缘做了小圆弧钝化处理，降低气流冲蚀带来的叶片损耗。整个涡轮的安装边界以底部圆柱基座为定位基准，基座外圆为统一的圆柱面，可直接与燃烧室出口的机匣内壁采用间隙配合定位，中心预留的轴孔可分别连接两段转子的输出轴，向外传递扭矩，轴向安装尺寸控制在常规单级涡轮的1.2倍范围内，不需要额外拓展机匣的轴向长度，能够直接适配现有同级别单级涡轮的安装空间，降低动力系统改型的适配成本。

　　在实际功能实现上，两段反向旋转的转子可以分别连接不同的负载，比如上段转子连接压气机叶轮，下段转子连接外涵道风扇，省去了传统双转子结构需要的复杂齿轮传动换向机构，减少传动环节的功率损耗；同时对转结构带来的陀螺效应抵消效果，能够让搭载该涡轮的小型飞行器在做机动动作时，减少转子陀螺力矩对舵面控制的干扰，提升飞行操控的精准度。叶片的叶型设计充分考虑了燃气流动的连续性，相邻叶片之间的流道从进气端到出气端做了渐扩处理，保证燃气膨胀做功的过程中流速均匀变化，避免局部气流分离带来的效率损失，叶顶位置与机匣之间预留了合理的间隙，既防止高速旋转时叶片与机匣发生刮蹭，也能控制叶顶间隙的漏气损失在合理范围内。

　　从结构强度的角度考量，所有叶片与转子基座的连接位置都做了圆弧过渡处理，避免直角位置的应力集中，在最高工作转速下，叶片根部的最大应力能够控制在材料许用应力的60%以内，保证足够的安全裕度；两段转子的配合轴颈位置做了高精度的公差设计，保证旋转过程中的同轴度，减少高速转动时的振动量，提升整个转子系统的运行稳定性。这种结构设计没有采用复杂的冷却通道，更适合工作温度相对较低的小型动力单元使用，加工难度也相对可控，既可以采用五轴铣削直接加工成型，也可以通过精密铸造的方式批量生产，适配不同的生产场景需求。
