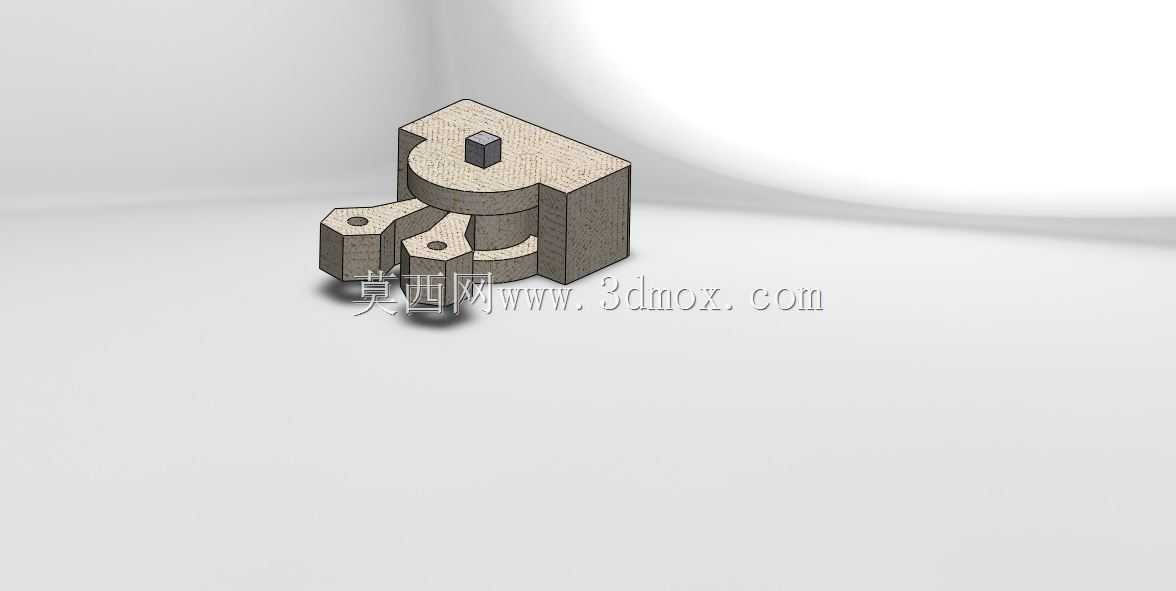

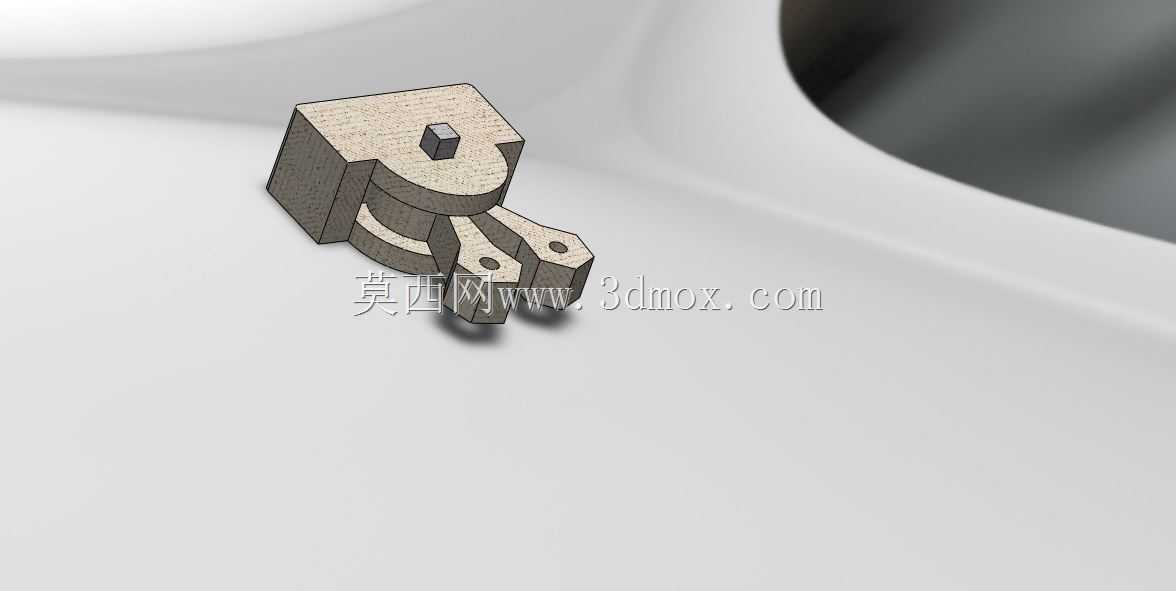

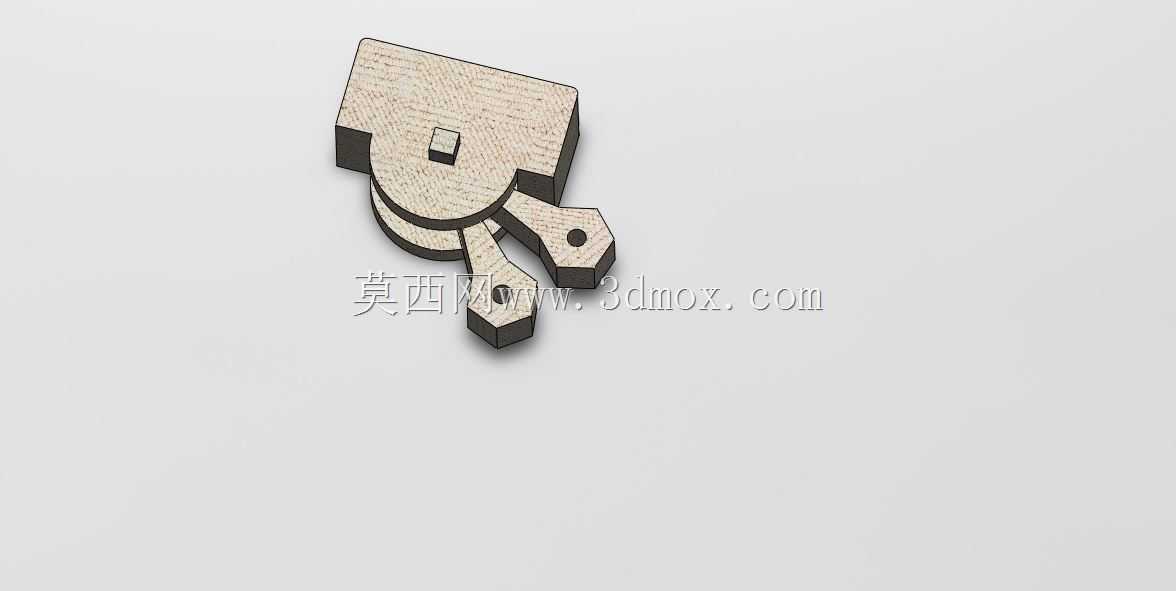

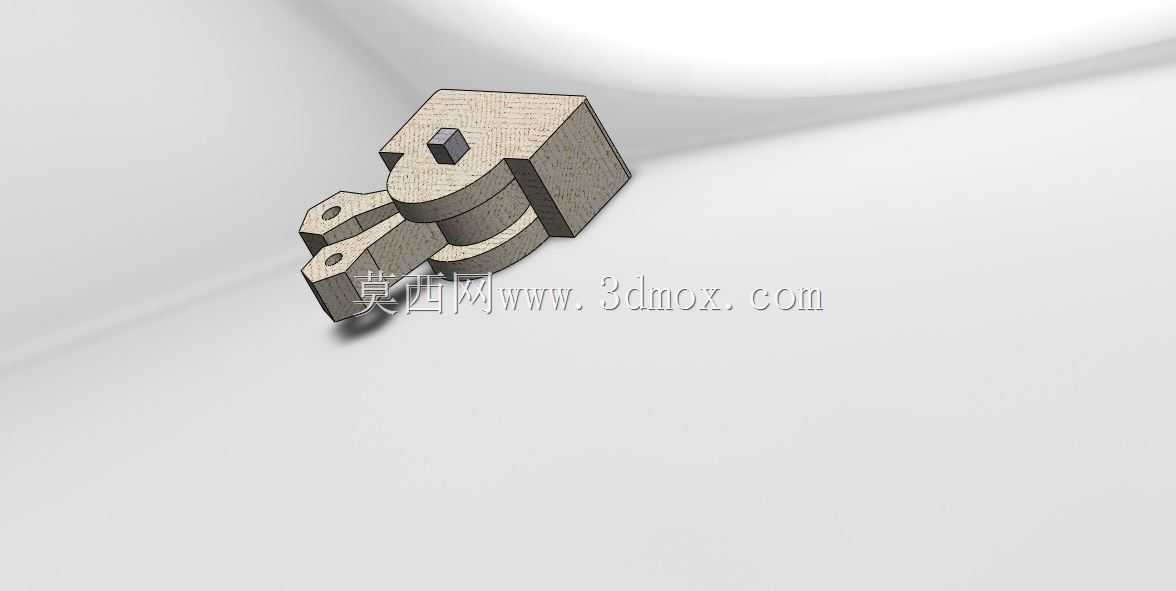

这类带双叉耳的铰接式连接构件,常出现在需要小角度往复联动、载荷传递路径明确的轻载机械结构中,比如小型自动化设备的连杆传动末端、工装夹具的压紧臂铰接位、便携折叠器械的关节连接点,相比一体式刚性连接,它能通过铰接副释放转动自由度,避免装配应力集中在单一连接面上。从结构布局来看,构件主体采用方块式基座设计,基座顶面预留了方形定位凸台,这个凸台并非装饰结构,装配时可以嵌入对应安装板的方形沉孔内,直接限制X、Y两个方向的平动自由度,不需要额外加装定位销就能完成初定位,能大幅缩减装配时的调整时间,基座底部延伸出的两个平行叉耳,耳片上同轴加工了通孔,用于穿装铰接销轴,两个耳片的间距经过匹配设计,刚好能容纳配套的连杆接头插入,
避免铰接时出现侧向窜动。设计这类构件时,首先要明确铰接副的转动角度范围,从现有结构的避让空间来看,叉耳与基座衔接处做了圆弧过渡,既可以减少应力集中,也能给配套连杆留出足够的摆动空间,不会在转动到极限角度时出现结构干涉;基座的厚度尺寸需要匹配安装面的承载要求,顶面的方形凸台高度不宜过高,控制在3-5mm即可,既能满足定位需求,也不会因为凸台过长导致安装后整体突出尺寸过大,影响周边部件的布局。安装边界方面,基座的安装面需要保证平面度不低于IT9级,否则凸台嵌入沉孔后会出现基座倾斜,导致两个叉耳的同轴度出现偏差,穿装销轴后会出现卡滞、转动阻力过大的问题;叉耳上的销轴孔需要在一次装夹中完成同轴加工,孔的公差带选用H7级别,
与标准销轴采用间隙配合,既能保证转动顺畅,也不会因为间隙过大出现铰接晃动。从功能特性上看,这种结构的载荷传递路径非常清晰,外部载荷通过铰接销轴传递到两个叉耳上,再通过叉耳与基座的衔接面分散到整个基座本体,最后通过基座顶面的凸台和安装接触面传递到固定机架上,应力集中点主要出现在叉耳根部与基座的衔接位置,因此过渡圆弧的半径不能小于叉耳厚度的1/4,避免长期往复载荷下出现根部断裂的问题。在实际选型适配时,需要先确认铰接端的连杆厚度,匹配两个叉耳的内侧间距,同时核算销轴的剪切强度,确保构件在额定载荷下不会出现销轴变形、耳片撕裂的问题;如果应用在有轻微腐蚀的环境中,还可以在构件表面做氧化处理,提升结构的耐用性,不需要额外加装防腐护套,
因为铰接位置的转动间隙很小,护套反而容易积存碎屑加剧磨损。这类构件的结构看似简单,但每一处尺寸都和实际装配、使用场景直接相关,比如凸台的截面尺寸如果比沉孔大0.1mm,就会出现装配不到位的问题,如果间隙过大,又会失去定位作用,导致铰接位置出现偏移;叉耳的外侧间距不能超过安装位置的预留宽度,否则装配时会和周边结构产生干涉,这些细节都需要在建模阶段提前匹配安装边界条件,避免后期加工完成后出现装配问题。
- 上一篇:多支脚放射状支撑连接结构件
- 下一篇:航空涡轮机核心叶轮结构三维设计
- 全部评论(0)
- 模板大小: 1.29 MB
- 售价:5金币
- 下载次数: 11
- 系统要求: Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
