新型十字框架式曲面叶片航空涡轮结构

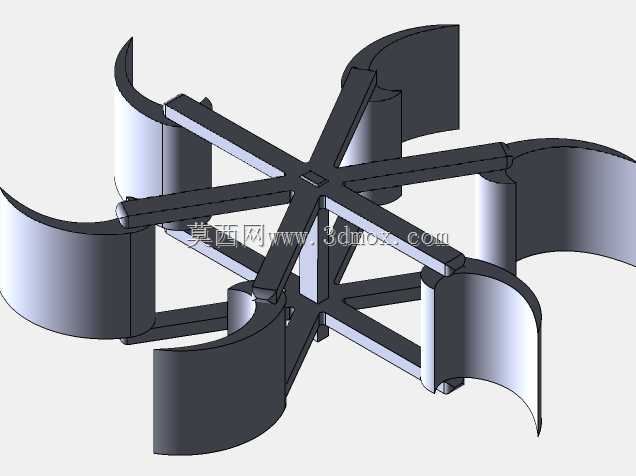

该涡轮结构采用十字交叉的中心承力框架作为核心支撑，区别于传统涡轮的轮盘-榫槽连接形式，框架的每一条支臂末端都对应固定一组曲面叶片，整体采用对称式布局，可在气流冲击下保持周向受力均衡，避免运行过程中出现偏载振动的问题。叶片采用大弧度曲面构型，曲面的进风侧做了导弧过渡处理，能够在气流接触叶片的瞬间将轴向气流动能高效转化为周向旋转力矩，相比同尺寸直叶片结构，风能捕获效率有明显提升，同时曲面的出风侧做了切角修型，可减少气流脱离叶片时产生的紊流，降低运行过程中的气动噪声。在实际航空应用场景中，这类结构可作为小型航空动力装置的辅助能量回收部件，布置在发动机排气段，利用排气余压驱动涡轮旋转，带动附属的发电或润滑组件工作，也可适配小型低空无人机的动力系统，作为冲压空气涡轮的核心结构，在主动力失效时捕捉迎面气流提供应急动力。设计过程中优先考虑了结构的轻量化需求，十字承力框架采用中空筋条结构，在保证支臂抗弯、抗扭强度的前提下，尽可能削减非承力区域的材料厚度，降低整体转动惯量，让涡轮在低流速气流条件下也能顺利启动。叶片与框架的连接位置做了加厚凸台处理，凸台与支臂、叶片之间采用大圆角过渡，避免应力集中导致的结构疲劳损坏，可承受长时间高速旋转带来的离心载荷。从安装边界来看，该涡轮的整体外接轮廓为圆柱形，中心预留了标准轴孔，可直接与通用规格的传动轴配合安装，轴向安装尺寸紧凑，不需要额外设计复杂的连接转接件，能够适配狭小的设备安装舱空间。在地面风力利用场景中，该结构也可作为小型垂直轴风力机的转轮使用，对称的曲面叶片设计使其不需要额外设置对风机构，任意方向来风都可驱动其旋转，降低了配套设备的结构复杂度，适合分布式小型风能采集场景使用。结构的所有曲面连接处都做了顺滑过渡处理，既减少了气动阻力，也在加工制造环节降低了曲面成型的难度，不管是采用3D打印快速成型还是采用铸造工艺批量生产，都能保证结构尺寸的一致性，减少后续动平衡调校的工作量。
