A4幅面毫米方格坐标绘图纸设计

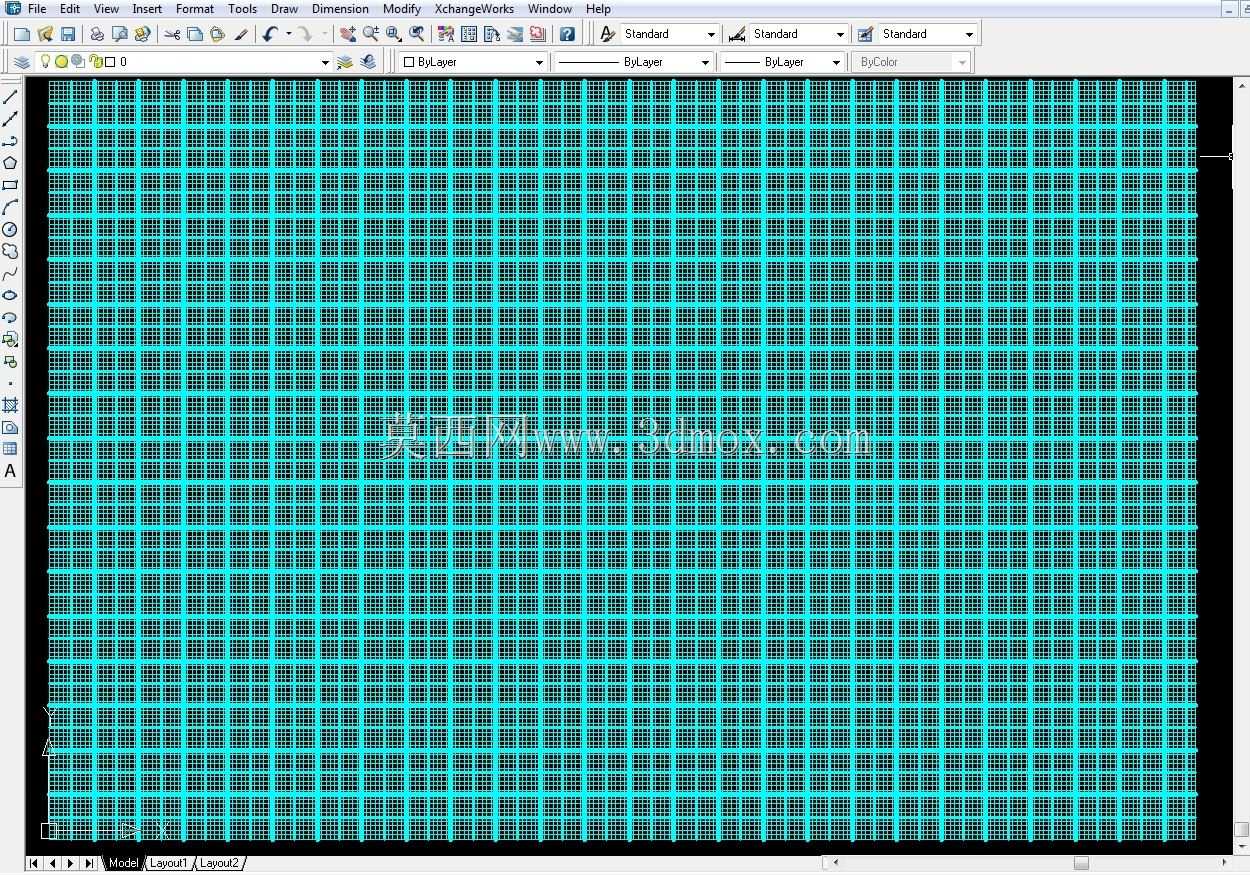

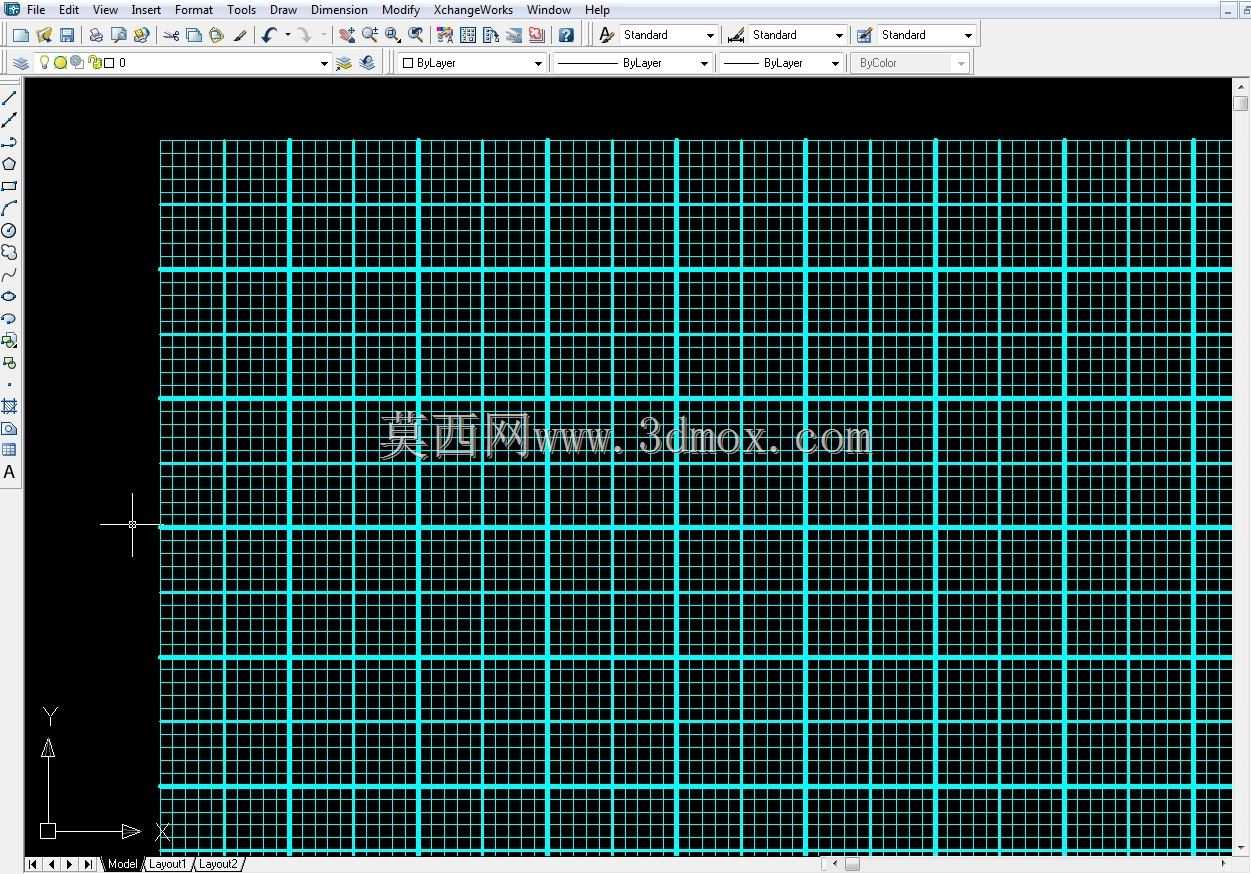

　　日常机械设计的方案手绘、学生课程设计草图绘制、现场测绘的临时记录环节里，带标准毫米刻度的方格纸是绕不开的基础工具，很多刚入行的工程师都有过徒手画直线估不准尺寸、画机构运动简图比例失调的经历，这款A4幅面的毫米格绘图纸，就是针对这类场景做的标准化设计。整个幅面严格遵循A4纸张的尺寸边界，长宽尺寸固定为210mm×297mm，所有方格线的排布都从纸张左下角的原点开始排布，横向每间隔1mm设置一条细实线，纵向同样以1mm为间距设置细实线，每间隔10mm的位置设置稍粗的实线作为厘米刻度标识，整个绘图区域的网格完全对齐毫米计量基准，没有偏移或者累计误差，不管是手绘机械零件的二维草图、标注尺寸链的初步核算、还是绘制机构传动的原理示意图，

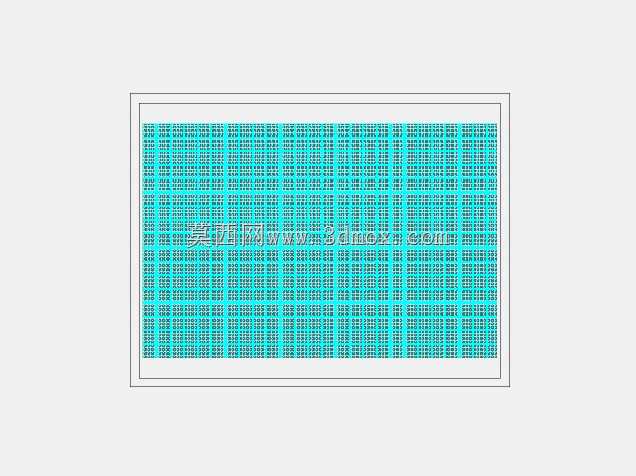

　　都能直接依托方格做尺寸参考，不用额外反复用直尺测量刻度。设计的时候特意考虑了打印输出的适配性，所有网格线的线宽做了分级设置，1mm间距的细格线采用0.13mm的线宽，10mm间距的粗格线采用0.25mm的线宽，既保证网格的辨识度，又不会因为线条过粗覆盖手绘的笔迹，打印的时候选择窗口框选整个绘图区域，对齐纸张的左下角和右上角边界，采用1:1的比例输出，就能得到和标准坐标纸完全一致的成品，不用额外调整缩放比例或者偏移位置。在实际工程场景里，这类毫米格纸的用途覆盖了很多细节环节：去加工车间和操作工沟通零件修改方案的时候，不用带电脑，直接在方格纸上快速画出修改部位的结构，依托方格就能直接标注大概的尺寸，沟通效率比纯口头描述高很多；

　　做三维建模之前的方案构思阶段，在方格纸上先画出零件的三视图轮廓，确定各个特征的位置比例，能减少建模过程中反复调整尺寸的次数；甚至做电气回路的原理草图、管路排布的初步规划时，均匀的毫米网格也能帮着对齐各个元件的位置，让手绘的草图更规整，避免线条歪扭导致的读图误解。和市面上售卖的成品坐标纸相比，这个数字化的图纸文件可以根据使用需求随时打印，不用囤积不同规格的纸张库存，需要用的时候直接输出就行，打印的时候可以选择普通70g复印纸做日常草稿使用，也可以选择稍厚的100g双胶纸打印后留存手绘方案，甚至可以用硫酸纸打印后直接作为手工描图的底版使用。网格的密度设置也经过了实际使用的验证，1mm的小格刚好匹配机械设计里最常用的毫米计量基准，

　　不用做单位换算就能直接数格子确定长度，10mm的粗格又能快速定位大尺寸的位置，不会因为网格太密导致纸面看起来杂乱，也不会因为网格太疏失去尺寸参考的意义，整个绘图区域留足了边缘空白，不会出现最外侧的网格线被打印机裁切掉的问题，不管是家用小型喷墨打印机还是办公室的激光打印机，都能完整输出所有网格线条。在教学场景里，这类标准毫米格纸也是机械制图课程的必备工具，学生刚开始学习三视图投影、尺寸标注的时候，依托方格线可以快速建立投影对齐的概念，画长对正、高平齐、宽相等的投影线时，直接沿着网格线绘制就能保证对齐精度，不用反复用三角板推平行线，能大幅降低初学阶段的绘图门槛，更快建立工程绘图的尺寸感和比例感。现场测绘的时候，遇到没有携带记录本的情况，随时打印几张这种毫米格纸，就能直接记录测量得到的尺寸数据，沿着网格绘制零件的轮廓草图，标注的尺寸位置也更整齐，后续整理测绘数据、在三维软件里建模的时候，看手绘的草图不会因为线条歪扭、尺寸标注位置混乱看错数据。整个图纸的设计没有多余的装饰元素，所有线条都是功能性的，没有冗余的标识或者水印干扰绘图区域，整个幅面的有效绘图区域利用率达到94%以上，边缘预留的空白刚好满足打印机的最小页边距要求，不会出现内容裁切的问题，不管是夹在A4文件夹里留存，还是作为方案附件附在设计说明书里，都和标准A4文档的尺寸完全匹配，不用额外裁切调整。
