带绞盘重载平板拖车结构设计方案

　　在厂区物料周转、短途重型设备转运、户外作业机具拖运场景中，平板拖车是无动力牵引运输的核心承载工装，本次设计的重载型平板拖车，针对5吨级以内的重载转运需求做了全维度的结构适配，区别于普通轻型平板拖车载重冗余不足、牵引结构易变形的问题，整套结构从承载框架、行走机构、牵引附件、辅助装卸机构四个核心模块做了工程化落地。

　　先从实际使用场景的痛点倒推设计逻辑：日常转运中常见的平板拖车，在装卸履带式小型工程机械、重型货箱、工业栈板时，往往需要额外的吊装设备配合，遇到无吊装条件的户外作业场景，装卸效率极低，因此在拖车前端搭载的卧式绞盘，就是为了解决无吊装条件下的自装卸需求，绞盘通过螺栓固定在车头端的加强安装座上，安装座与主框架纵梁做满焊连接，避免绞盘拉力作用下出现安装座撕裂的问题，绞盘的钢丝绳牵引端可直接挂接待转运设备的牵引点，通过动力牵引将设备沿坡道拉上承载平台，无需额外吊装辅助。

　　行走机构的配置上，选用4个10英寸规格的重载轮胎，轮胎采用双排并列布置在平台中段的承载核心区，单轮额定承载1.5吨，四轮总承载冗余覆盖6吨，完全满足日常5吨级的转运需求，轮轴采用实心圆钢加工，轴座与框架纵梁通过U型螺栓锁紧，同时在轮轴位置加设横向加强筋，分散重载下的集中应力，避免长期使用后框架出现下挠变形。前端的重载牵引挂钩采用铰接式结构，挂钩与牵引架之间设置缓冲橡胶垫，抵消牵引起步、制动时的冲击力，避免刚性连接带来的结构磕碰损伤，牵引架高度适配常规厂区牵引车、农用拖拉机、越野叉车的牵引接口高度，无需额外调整牵引销高度即可快速挂接。

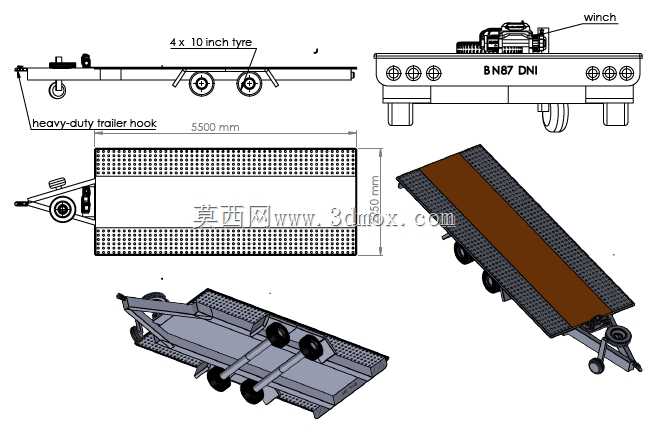

　　外形尺寸与安装边界方面，整套拖车的总长度控制在5500mm，平台有效承载宽度1800mm，平台面采用花纹防滑钢板铺设，钢板下方每隔300mm设置一道横向支撑肋，肋板与两侧纵梁焊接成整体框架结构，平台面距离地面的高度控制在650mm，既保证了行走机构的安装空间，也降低了装卸时的坡道坡度，配合尾部可翻折的坡道板，小型履带设备、轮式设备可直接沿坡道开上平台，坡道板采用铰接结构固定在平台尾端，行驶时可翻折锁定在平台尾部，不会超出整车长度边界。

　　结构细节上，平台两侧设置有嵌入式的绑带挂环，每隔1米设置一处，待转运设备就位后，可通过绑带穿过挂环将设备与平台绑定，避免运输过程中设备滑移；车头端的绞盘位置设置有防护挡板，避免运输过程中杂物碰撞绞盘结构，同时挡板上预留绞盘操作手柄的操作空间，无需拆卸挡板即可完成绞盘的收放操作。框架主体采用矩形钢管焊接成型，纵梁选用100505mm的矩形管，横梁选用60404mm的矩形管，焊接完成后整体做抛丸除锈处理，再喷涂防锈底漆与面漆，适应户外潮湿、多粉尘的作业环境，延长结构使用寿命。

　　在实际选型适配中，该结构可根据实际使用需求调整轮胎数量与布置方式，若需要更大承载，可将轮胎增加为6轮布置，分散单轮承载压力；若仅用于厂区内轻型物料周转，也可将绞盘结构取消，降低整体制造成本。整套结构的安装边界充分考虑了常规道路的通行宽度，1800mm的平台宽度可满足大部分厂区内部道路、乡村非铺装道路的通行要求，不会出现宽度超限无法通行的问题，牵引架的铰接角度设计为左右各30度的转向余量，转弯半径控制在7米以内，在狭窄厂区通道内也可灵活转向。

　　从三维建模的角度来看，整套结构的所有零件均做了参数化建模，轮胎、绞盘、牵引挂钩等标准外购件均按实际样品尺寸建模，装配过程中验证了所有运动部件的干涉情况：牵引挂钩转向时不会与框架、轮胎发生磕碰，绞盘收放钢丝绳时不会与前端防护挡板产生摩擦，坡道板翻折时不会与后轮产生干涉，所有连接孔位均预留了合理的安装间隙，实际生产时可直接导出工程图下料加工，无需二次调整尺寸。承载平台的花纹板建模时还原了实际的防滑纹理，既可以用于结构展示，也可以直接用于渲染效果图制作，为产品宣传、生产指导提供直观的三维参考。
