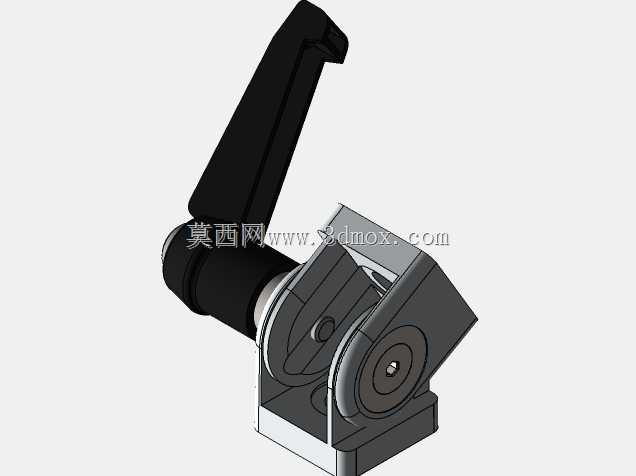

带锁定杆可调式枢轴铰接接头结构

　　在各类需要角度调节与位置锁定的机械连接场景中，枢轴接头是实现构件间相对转动、同时承载径向与轴向载荷的核心连接部件，这款带锁定杆的枢轴接头，主要面向需要频繁调整构件夹角、调整后需保持固定姿态不发生偏移的工装夹具、可调支架、设备操作臂、工业防护门等场景使用。从实际工况适配来看，这类接头常被用在小型设备的操作手柄铰接位、工作台面角度调节支撑、输送线侧挡导向架的角度调整段、工装定位挡块的角度固定位，相比无锁定功能的普通铰接轴，它不需要额外加装定位销或者紧定螺钉，扳动锁定杆即可完成解锁与锁止动作，单人操作即可快速完成角度调整，在需要频繁换型的生产工位上，能大幅减少角度调整的辅助时间。

　　从结构设计逻辑来看，这款接头采用分体式铰接座搭配偏心锁定杆的结构，底座部分为带安装孔的块状支座，可通过螺栓直接固定在设备机架或者安装基准面上，支座两侧伸出对称的铰接耳板，耳板上加工有同轴的铰接孔，用于穿装铰接转轴；转动侧的连接构件嵌装在两个耳板之间，转轴穿过耳板与转动构件的中心孔，实现两者的相对转动。锁定杆的偏心轴段穿装在铰接座与转动构件的配合面之间，当扳动锁定杆至锁止位置时，偏心段的大径面会挤压转动构件与铰接耳板的贴合面，通过接触面的静摩擦力实现角度锁定，不需要额外在铰接面上加工齿槽或者定位孔，能实现一定范围内的无级角度调节，调整精度不受定位孔间距的限制，适配更多非标准角度的固定需求。

　　从安装边界与尺寸适配角度，这款枢轴接头的底座安装面为平面结构，安装孔的孔位间距按照小型工装常用的安装规格设计，可直接适配常用规格的铝型材安装槽或者钢板安装面，不需要额外加工转接板；转动侧的连接端为带安装平面的块状结构，同样预留了标准规格的螺栓安装孔，可直接连接需要调整角度的杆件、板件或者功能构件。铰接转动的间隙通过转轴端部的紧固件进行预紧调整，可根据实际承载需求调整铰接副的转动阻尼，避免在未锁止状态下转动侧构件出现自由下坠或者晃动的情况；锁定杆的操作力经过匹配设计，既不会因为锁止力不足导致受载后出现角度滑移，也不会因为操作力过大导致单人无法顺利扳动解锁。在承载性能设计上，铰接耳板的厚度与转轴直径按照常规小型工装的承载需求匹配，可承受转动侧构件垂直于铰接轴方向的额定载荷，同时偏心锁定结构的挤压力经过核算，在额定载荷下不会出现接触面压溃或者锁止失效的情况，接触面之间可根据使用场景加装耐磨垫片，减少长期转动调整带来的磨损，延长接头的使用寿命。

　　在实际选型应用中，需要注意安装时保证铰接座的基准面与安装面完全贴合，避免出现安装倾斜导致铰接转动卡滞；锁定杆的操作方向需要预留足够的操作空间，避免扳动时与周边构件发生干涉；如果应用在有切削液、粉尘的加工场景中，可在铰接副位置加装防尘密封圈，避免碎屑进入铰接转动面造成磨损加剧或者锁定打滑。相比采用螺栓紧固的普通铰接结构，这款带锁定杆的枢轴接头调整效率更高，不需要借助扳手等工具即可完成操作，同时无级锁止的特性能适配更多特殊角度的固定需求，在各类小型可调机械结构中有着很高的适配性。
