杠杆式压紧锁具三维结构设计

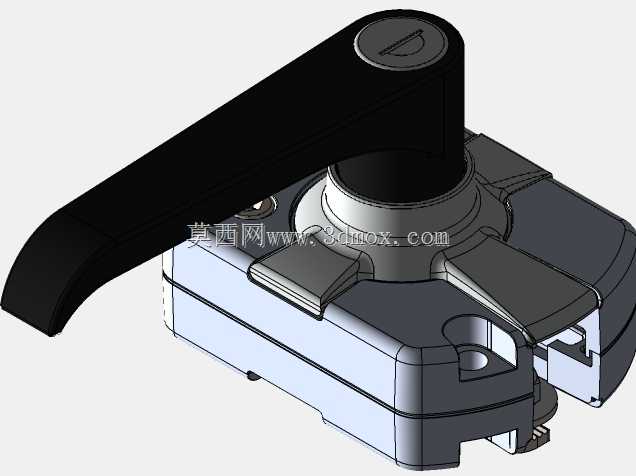

　　这款杠杆式锁具的三维结构，主要面向工业柜体、设备舱门、检修防护门这类需要快速启闭且具备一定压紧密封要求的应用场景，在户外通讯机柜、工业设备防护舱、轨道交通车载设备箱、车间小型工具柜的门体锁紧环节都能适配，区别于普通转舌锁的单点压紧，这款锁通过杠杆手柄的转动行程实现锁舌的横向位移与竖向压紧两个动作，能在关门状态下给门体提供持续的预紧压力，避免带密封胶条的舱门因为振动出现缝隙，也能防止户外场景下雨水、粉尘从门体接缝处渗入设备内部。从结构设计逻辑来看，这款锁采用底座嵌入式安装的思路，方形安装底座预留了四个固定耳位，安装时只需要在门体上开出对应尺寸的方形安装孔，将底座从门体外侧嵌入，通过四个固定耳上的安装孔用螺丝从门体内侧锁紧即可，

　　不需要额外做复杂的焊接或者折弯固定结构，适配1.2mm到3mm厚度的冷轧钢、不锈钢或者工程塑料门体，安装边界的容错空间比较大，门体开孔的尺寸公差控制在±0.2mm范围内就能顺利装配，不会出现卡滞或者安装后松动的问题。锁体的核心传动部分采用手柄转轴与锁舌联动的结构，手柄处于水平收起状态时，锁舌完全伸出卡在门框的锁扣位置，同时转轴上的偏心结构会将锁体底座向门体方向拉动，带动门体压紧门框上的密封胶条，当手柄向上扳动到90度垂直位置时，首先会通过偏心结构释放门体的压紧力，之后带动锁舌横向回缩，完全脱离门框锁扣，此时门体就可以顺利开启，整个操作行程只需要90度转动，操作力控制在15N到20N之间，不需要借助额外工具，徒手就能完成启闭，

　　适合需要频繁开启检修的设备舱门使用。锁体的外露手柄部分采用圆弧过渡的长杠杆造型，手柄末端做了向下的弯折处理，一方面是增加扳动时的力臂长度，降低操作需要的力度，另一方面弯折的结构能避免手柄在收起状态下突出过多，减少人员通行时的磕碰风险，手柄表面做了哑光防滑的纹理处理，即使手上沾有少量油污或者灰尘，也能顺利扳动手柄不会打滑。锁体内部的传动接触面都做了减摩处理，转轴与底座的配合位置预留了0.1mm的配合间隙，长期使用不会因为粉尘堆积出现卡滞，锁舌的伸出长度设计为12mm，足够适配常规门框的锁扣搭接量，即使门体或者门框存在少量的加工变形，也能保证锁舌顺利卡入锁扣，不会出现锁不上的问题。在材质适配的设计上，

　　这款锁的三维结构预留了不同材质的选型空间，底座和锁舌可以采用锌合金压铸或者304不锈钢冲压成型，手柄部分可以采用PA66加玻纤注塑或者锌合金包塑处理，既能满足普通室内场景的成本控制需求，也能满足户外沿海场景下的防腐蚀要求，密封结构上在转轴穿出底座的位置预留了密封圈安装槽，可以加装O型密封圈，提升锁体本身的防护等级，达到IP65的防护要求，适合户外露天安装的设备使用。从安装后的干涉校验来看，这款锁在手柄扳动的全行程范围内，手柄与门体表面的最小间隙保持在3mm以上，不会因为门体表面粘贴标识或者喷涂厚度过大出现手柄刮蹭门体的问题，锁舌在伸缩过程中，与门框锁扣的接触位置做了导向斜面，关门时即使门体与门框存在少量错位，锁舌的斜面也能顺利滑入锁扣位置，自动导正门体位置，保证锁紧到位。
