木材削片加工用切削主机结构设计

　　在人造板生产、生物质原料预处理、林区剩余物加工的现场，木材削片设备是衔接原木进料与后续筛分、烘干工序的核心主机，本次呈现的切削主机结构，针对小径木、枝桠材、木材加工边角料的削片作业做了针对性的结构适配，区别于大型盘式削片机的大进料口设计，该结构更适配中小型木材加工点的固定工位安装需求，可将直径120mm以内的原木或板边料切削为长度均匀的工艺木片，木片合格率可稳定控制在85%以上，满足造纸、中密度纤维板生产、生物质颗粒制备的原料尺寸要求。

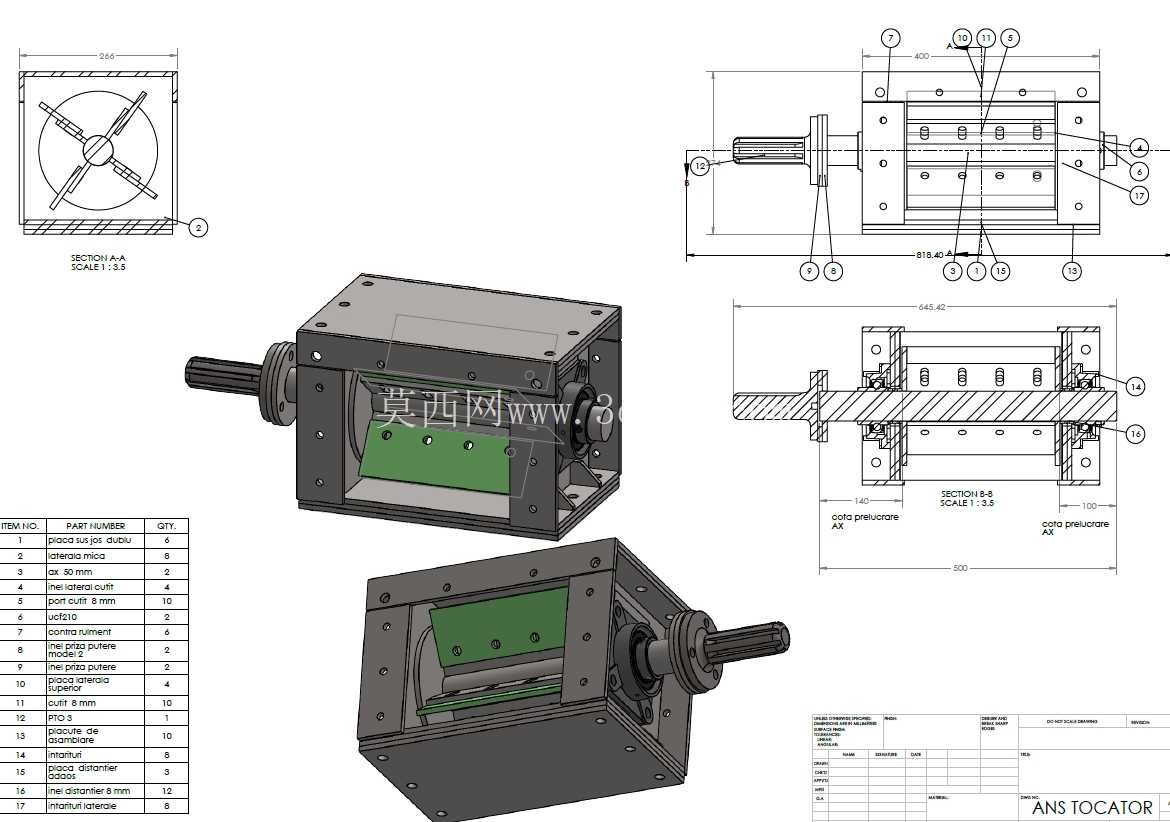

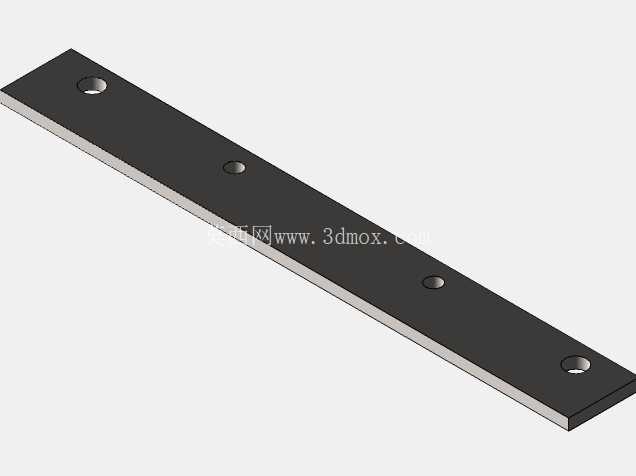

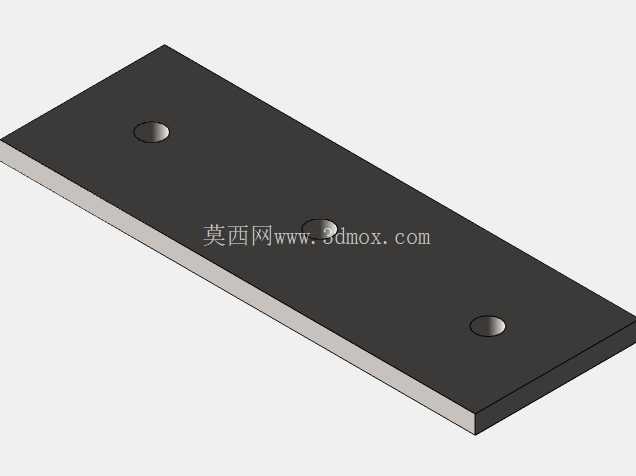

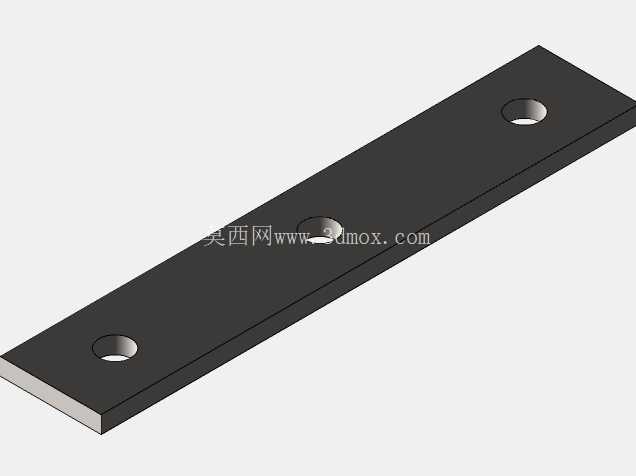

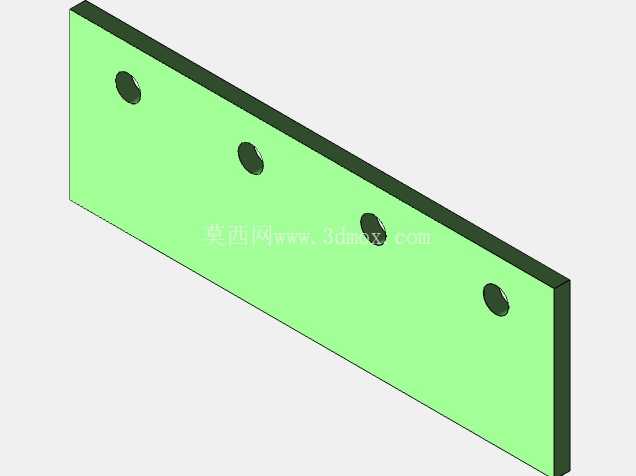

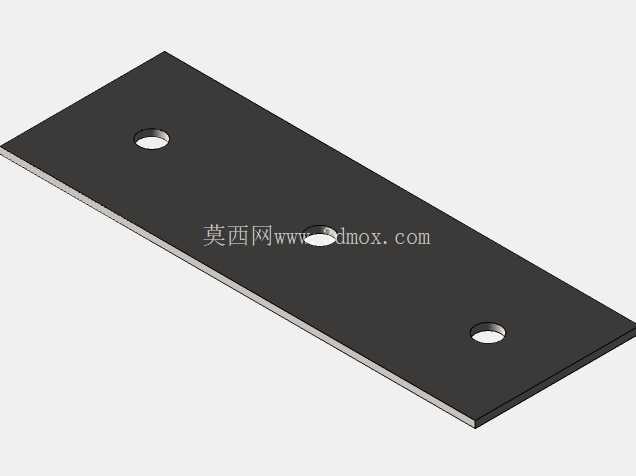

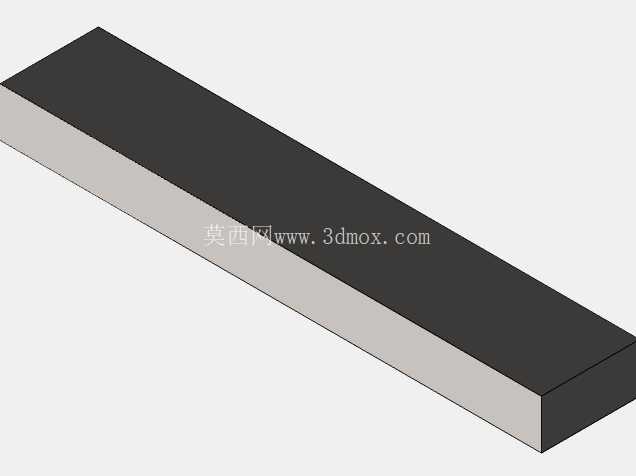

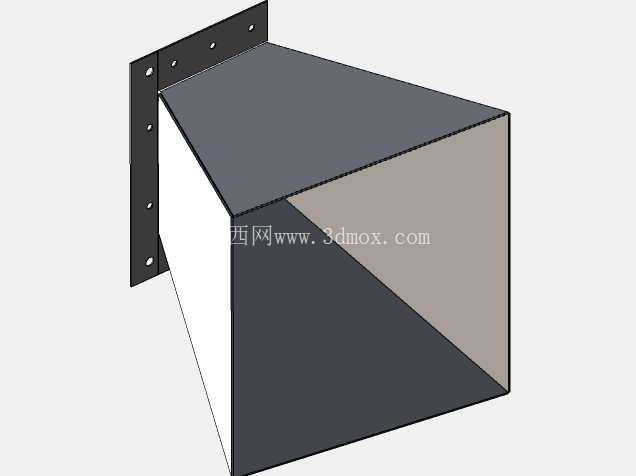

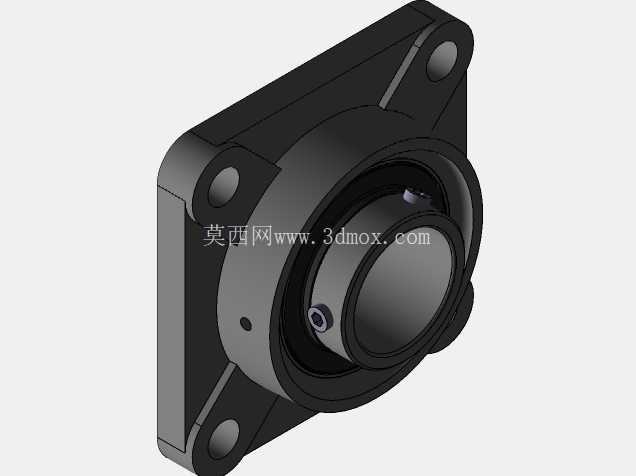

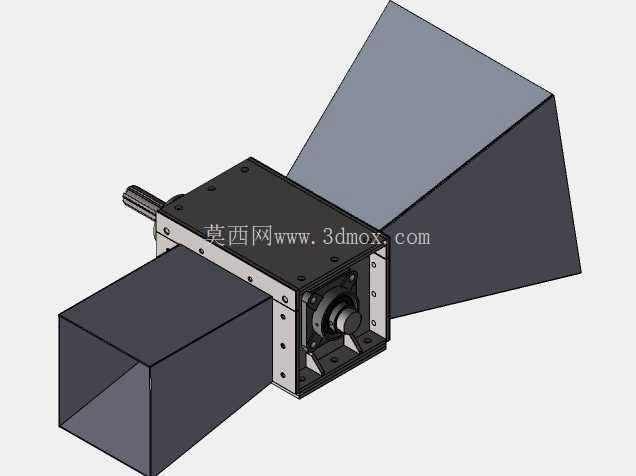

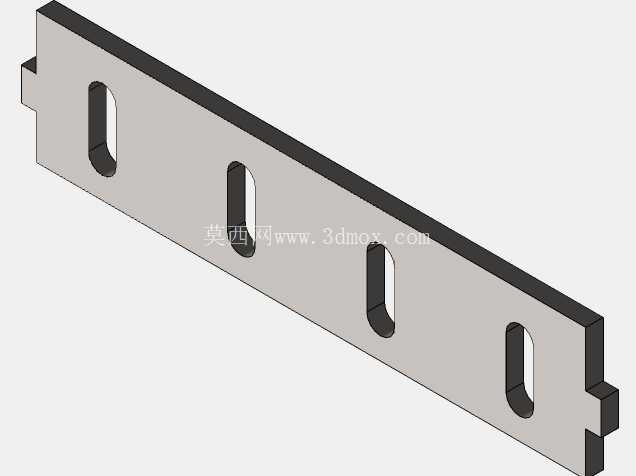

　　从结构布局来看，设备采用卧式悬臂刀辊设计，刀辊腔体采用分体式箱型焊接结构，上下腔体通过铰制孔螺栓定位连接，既保证了切削作业时的整体刚性，也方便后期打开腔体更换刀片、检修刀辊轴承；刀辊轴两端采用圆锥滚子轴承成对安装，可同时承受切削过程中产生的径向切削力与轴向进给力，轴承座与腔体之间设置有调整垫片组，可在轴承磨损后调整游隙，延长核心转动部件的使用寿命。进料端采用楔形进料通道设计，上下进料板的夹角设置为17度，既可以保证木料在自重与进料推力作用下顺利进入切削腔，也能避免切削过程中木料反弹飞出，提升作业安全性；刀辊上沿圆周方向均匀布置4把飞刀，飞刀采用楔块压紧结构，无需拆卸整个刀辊即可完成刀片的更换与刃磨后的间隙调整，飞刀与底刀的间隙可通过调整螺栓控制在0.5-1mm范围内，保证切削断面平整，减少木片过碎的情况。

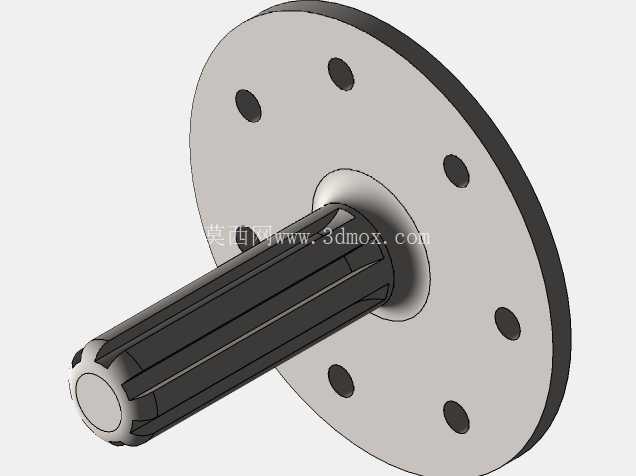

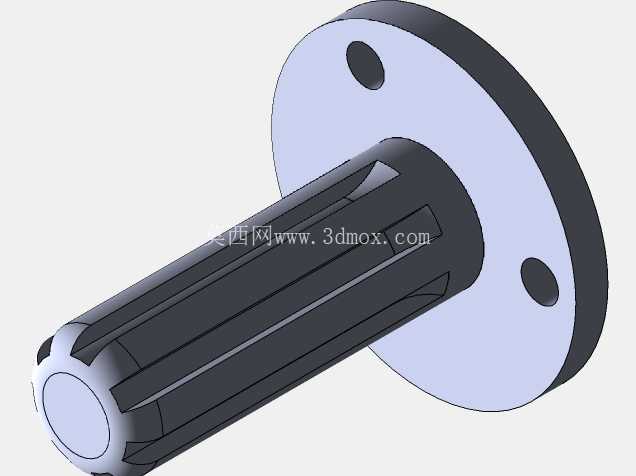

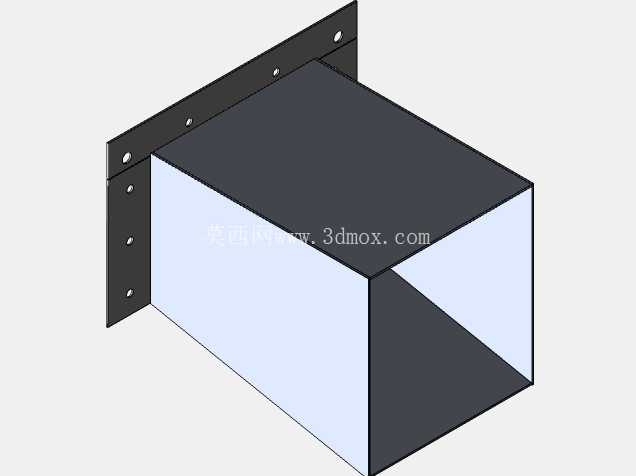

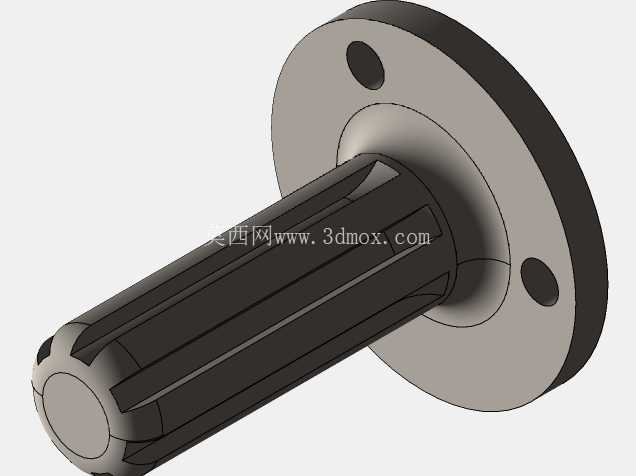

　　设备的动力输入端采用标准圆柱轴伸设计，可通过联轴器直接与三相异步电机连接，也可根据现场安装需求加装皮带轮做减速传动，适配不同功率等级的动力输入；腔体侧面设置有观察检修口，日常巡检时可直接观察刀片磨损情况与腔内木片堆积状态，无需拆解整机。从安装边界来看，设备整体采用底座式安装结构，底部预留有4个M16的地脚螺栓安装孔，安装时需保证进料口中心与后续出料输送设备的进料中心对中，整体安装水平度误差需控制在0.2mm/m以内，避免刀辊转动时出现偏载振动；设备的出料口位于腔体下方，为矩形法兰接口，可直接对接风送管道或者皮带输送机，将切削完成的木片输送至下一工序。

　　设计过程中针对切削过程的受力做了有限元校核，腔体侧壁厚度设置为12mm，刀辊材质采用40Cr调质处理，飞刀采用合金工具钢淬火处理，硬度可达HRC55-60，可连续切削含少量铁钉的建筑废木料，降低了现场原料分选的工作量；腔体内部与木料接触的部位均堆焊有耐磨层，可减少高速切削木片对腔体的冲刷磨损，延长设备整体的大修周期。在实际应用场景中，该结构可单独作为削片主机使用，也可集成到移动式木材粉碎机组中，搭配进料输送带、出料筛分装置组成完整的木材削片生产线；相较于传统的鼓式削片机，该结构的整体体积更小，整机重量更轻，对安装场地的承重要求更低，适合中小型木材加工厂、生物质燃料加工厂的场地布置需求，日常维护仅需定期检查刀片磨损情况、加注轴承润滑脂即可，操作门槛较低，无需专业的设备运维人员即可完成日常保养工作。
