带加强筋焊接式起重吊板结构设计

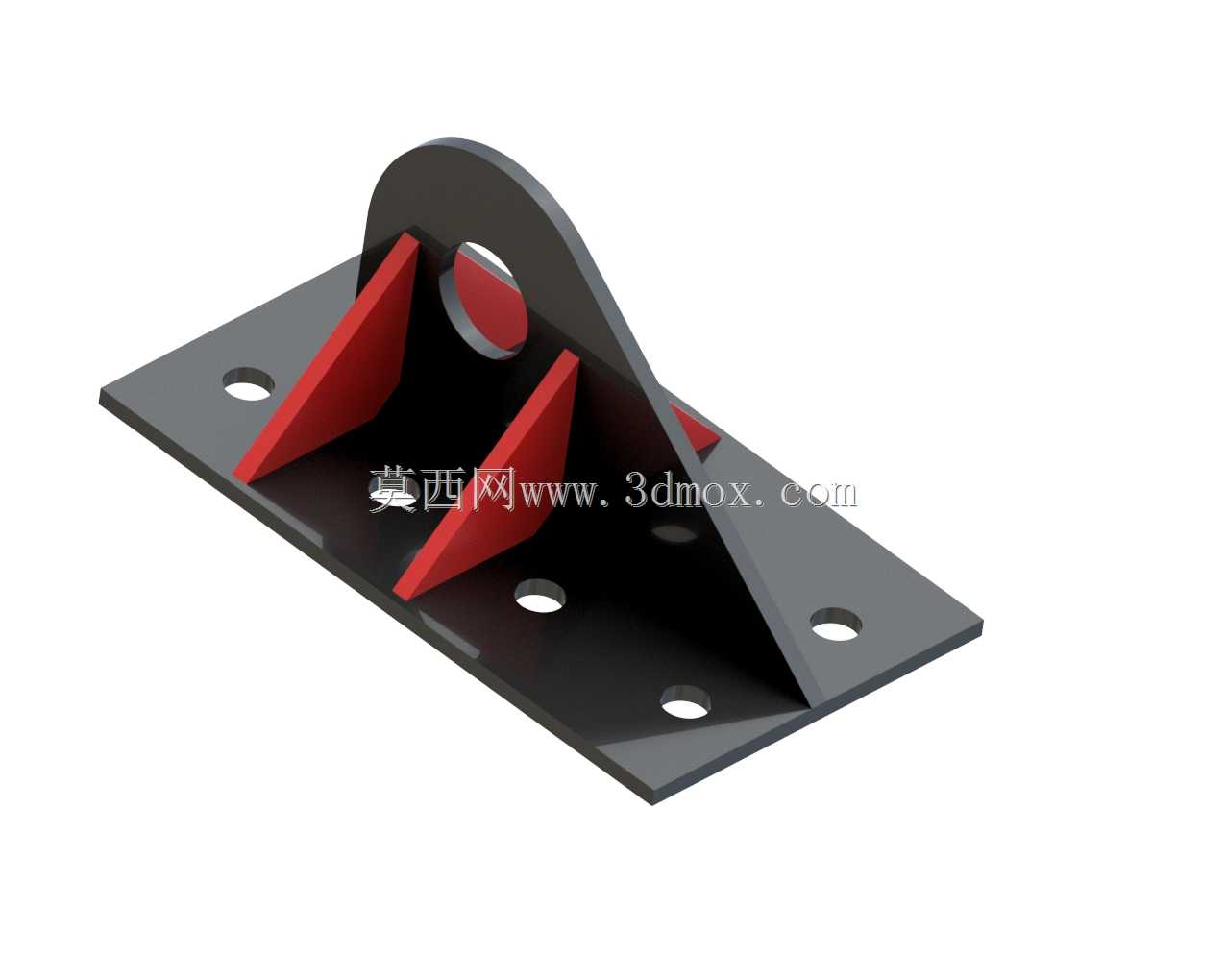

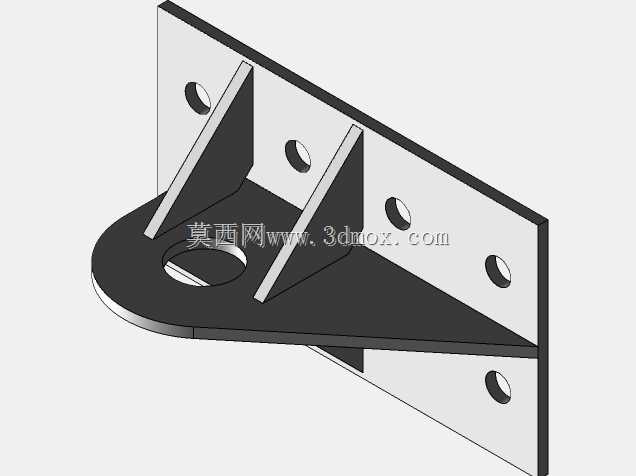

　　在车间重型构件转运、户外设备安装、重型工装移位这类需要垂直起吊的作业场景里，吊板是连接被吊物与起重索具的核心受力部件，它的结构合理性直接决定吊装作业的安全冗余，一旦出现应力集中导致的结构开裂、焊缝撕裂，极容易引发重物坠落的安全事故，因此这类承重吊装件的结构设计从来不是简单的钢板切割拼接，每一处结构细节都要对应实际受力路径做针对性优化。这款吊板采用底板加立板加双侧三角加强筋的焊接式结构，整体没有多余的冗余设计，所有结构特征都围绕受力传递逻辑布置。底板作为和被吊构件连接的承载基础，采用矩形平板结构，上面开设的六个安装孔呈对称排布，孔位间距严格匹配常见的重型构件安装面螺栓孔距标准，安装时可以采用六角头螺栓配合防松垫圈完成紧固，孔边做了倒角处理，既可以避免螺栓安装时刮伤螺纹，也能消除冲孔或钻孔带来的边缘应力集中点，底板的厚度选型充分考虑了接触面压应力要求，当螺栓按照额定扭矩紧固后，底板和被吊物安装面可以实现完全贴合，不会出现局部翘曲导致的受力不均。立板作为直接承受吊索拉力的核心部件，垂直焊接在底板中心线上，顶部开设的吊装孔做了整圆加工，孔壁粗糙度控制在合理范围，避免和卸扣销轴接触时出现局部点蚀磨损，立板和底板的连接焊缝采用连续角焊缝，焊脚尺寸匹配板材厚度，保证力从立板到底板的传递路径顺畅。立板两侧对称布置的三角形加强筋，是整个结构里最关键的应力分散设计，很多简易吊板只做立板和底板的垂直焊接，在承受大吨位斜向拉力时，

　　立板和底板的连接焊缝根部会出现极大的弯曲应力，很容易出现焊缝开裂的问题，而三角筋的存在可以将立板受到的拉力分散到底板更大的接触面积上，同时约束立板在受拉时的侧向变形，哪怕吊装时索具出现一定角度的偏斜，加强筋也能分担大部分侧向弯矩，避免焊缝位置出现应力峰值。在实际选型使用时，需要注意几个安装边界：首先底板的安装面必须是平整的刚性接触面，如果被吊物表面存在焊接飞溅、凸起毛刺，必须提前打磨平整，避免紧固后底板出现点接触，导致受力时局部应力过大；其次顶部吊装孔的适配卸扣销轴直径不能小于孔直径的三分之二，避免销轴和孔壁接触面积过小导致孔壁压溃；另外焊接完成后需要对所有焊缝做磁粉探伤，不能存在未焊透、气孔、夹渣这类焊接缺陷，

　　所有外露的尖锐棱边都要做倒钝处理，避免吊装作业时划伤索具或者操作人员。从建模逻辑来看，这个结构的建模过程完全贴合实际加工工艺，先完成底板的轮廓切割和孔位加工，再定位立板的垂直位置，保证立板平面和底板中心线完全重合，避免出现偏载，之后对称焊接两侧三角筋，所有板材的下料尺寸都预留了合理的焊接收缩余量，不会出现焊接后孔位偏移的问题。这类吊板通常会根据额定起重量划分不同的规格，不同规格对应的板材厚度、孔位大小、加强筋尺寸都会做等比例调整，核心逻辑都是让拉力从吊装孔位置，通过立板、加强筋均匀分散到底板的所有连接螺栓上，让每一个螺栓都能均衡承担载荷，不会出现单个螺栓受力过载的情况。在日常设备维护场景里，这类吊板常被焊接或者螺栓固定在重型机床、

　　大型焊接工装、重型模具的顶部吊装位，作为永久性的吊装点使用，相比可拆卸的吊环螺栓，这种焊接式吊板的连接强度更高，能承受更大的冲击载荷，适合频繁吊装的作业场景。设计时还要考虑吊板的安装空间，立板的高度要保证卸扣安装后有足够的转动空间，不会出现卸扣和被吊物表面干涉的情况，底板的外轮廓尺寸要超出加强筋的边缘一定距离，避免焊接时出现边缘咬边的缺陷，同时也能增大底板和被吊物的接触面积，降低接触面的压应力。很多现场作业人员容易忽略吊板的受力方向，这类垂直布置立板的吊板，最适合承受垂直方向的拉力，如果长期承受横向的剪切力，会大幅降低结构的安全系数，因此在布置吊点时，要根据吊装时的受力方向调整吊板的安装角度，保证立板平面和受力方向保持一致，让加强筋充分发挥抗弯作用。
