挖掘机配套液压夹爪拇指属具结构

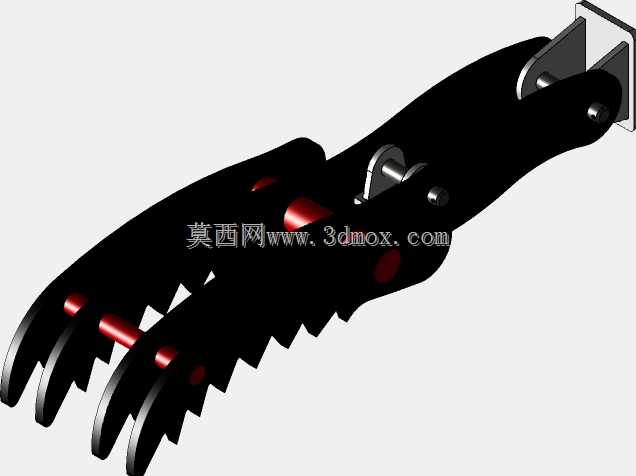

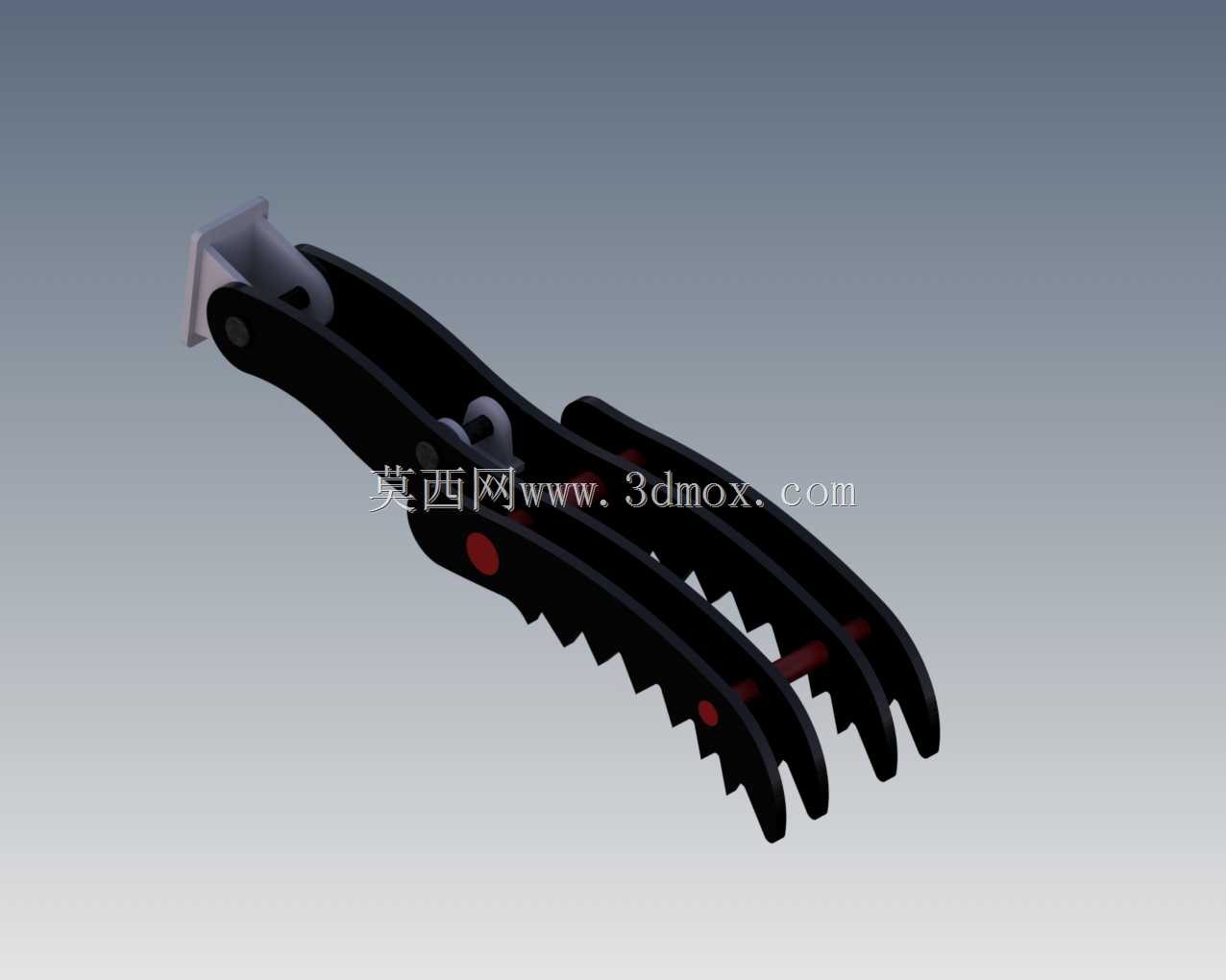

　　在土石方作业、废旧金属回收、林场物料转运、建筑拆除清运这类工况里，单靠挖斗很难完成散料、长条形物料、不规则块状物的抓取作业，液压拇指作为挖掘机前端的配套属具，刚好填补了挖斗只能铲装无法夹持的功能空白。这套结构采用多齿式夹指设计，和挖斗配合形成类似人手拇指与四指的夹持配合，能牢牢兜住不同形态的物料，避免转运过程中物料滑落，大幅提升单台挖掘机的作业适配范围，不用频繁更换属具就能完成铲装、抓取、整理的多类作业。从结构设计逻辑来看，整个夹指主体采用分体式多板叠加的铰接结构，每片夹指都通过销轴独立铰接在基座上，铰接位置设置了耐磨衬套的安装位，能承受高频作业下的径向载荷，同时分散夹持大块硬质物料时的局部应力，避免单块板材受力过大出现开裂变形。

　　夹指的齿形做了渐变式的刃口处理，齿尖部分做了收窄倒角，既能插入散料堆内部完成扒料动作，齿根位置的加厚结构又能在夹持重型物料时提供足够的支撑强度，齿面的防滑凸起设计可以在夹持圆木、钢管这类易滑物料时增加接触摩擦力，减少物料滑脱的概率。液压驱动的铰接点设置在夹指中部位置，这种杠杆比例的设计能让油缸在额定推力下，在夹指末端输出足够的夹持力，同时保证夹指开合角度覆盖常用作业范围，和不同吨位挖斗的开合轨迹完全匹配，不会出现运动干涉。安装基座的接口采用通用型挖掘机属具安装尺寸，预留了销轴连接孔位和液压管路的布置空间，现场安装时不需要对挖机小臂做额外的焊接改造，直接通过销轴对接原有挖斗的铰接支座，再接上小臂预留的液压输出油路就能投入使用，

　　安装边界适配市面上多数中小吨位挖掘机的前端尺寸，不会超出挖机的作业回转半径，也不会影响挖斗原有铲装作业的运动轨迹。夹指背面设置的限位结构，能在夹指完全张开时贴合小臂前端的限位面，避免油缸行程过顶造成结构损坏，同时在夹持作业时能承受部分反向载荷，降低液压油缸的侧向受力，延长油缸密封件的使用寿命。每片夹指上的红色标记点是日常维护的注油位置，对应每个铰接销轴的注油通道，作业人员定期加注润滑脂就能保证铰接位置的转动顺畅，减少磨损带来的间隙晃动。在实际拆除作业场景里，这套结构可以配合挖斗夹持拆除后的混凝土块、钢筋段，完成废料的归集装车；在林场作业时可以夹持原木完成短距离转运、堆垛；在废旧金属回收场地可以夹持零散废钢、废铁，相比传统的挖斗作业，

　　作业效率能提升40%以上，同时减少人工辅助整理物料的安全风险。整个结构的受力路径经过反复优化，夹持物料时的载荷从夹指齿面通过铰接销轴传递到基座，再分散到挖机小臂的连接位置，没有应力集中的薄弱截面，所有板材的厚度选择都匹配对应吨位挖机的承载能力，不会出现结构过重导致挖机前端载荷超标，也不会因为结构过薄导致重载作业下变形失效。夹指的开合速度可以通过挖机自带的液压阀组调节，作业人员可以根据不同物料的夹持需求调整开合速度和夹持力，比如夹持易碎的建筑砌块时可以降低夹持力避免夹碎物料，夹持重型金属废料时可以提升系统压力保证夹持牢靠。
