挖掘机属具耙斗作业装置结构设计

　　这款耙斗作为挖掘机前端作业属具，主要适配于中小型履带式挖掘机的快换连接接口，在河道清淤、场地杂物清理、坡面整形、碎石筛分这类作业场景中使用频率极高。不同于常规挖斗的封闭斗容设计，该耙斗采用等间距排布的栅格齿结构，齿间预留均匀间隙，作业过程中可直接漏除粒径小于间隙的沙土、碎渣，留存石块、建筑垃圾、枯枝杂物等需要归集的物料，省去二次筛分的工序，大幅提升清理类作业的效率。

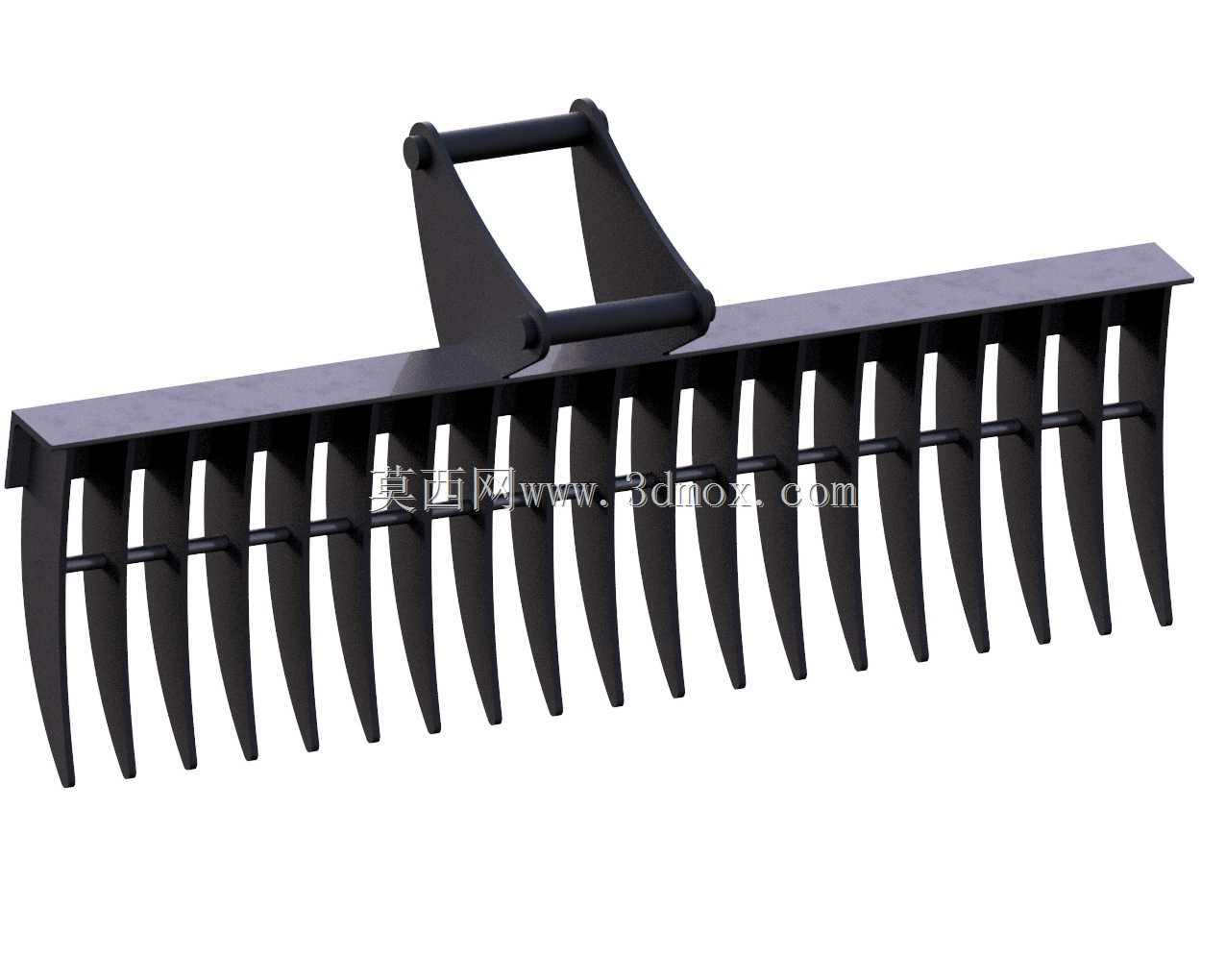

　　从结构设计逻辑来看，上部的连接耳板完全遵循挖掘机属具的安装尺寸规范，两个同轴铰接孔的中心距、孔径公差都匹配对应吨位挖掘机的斗杆与连杆连接尺寸，无需额外改装即可直接通过销轴完成装配，耳板与主梁连接位置做了圆弧过渡加强，避免应力集中导致的焊缝开裂问题，这也是工程属具设计中最容易被忽略的细节——很多自制属具往往只关注外形匹配，忽略铰接位置的载荷分布，作业时频繁受冲击载荷很容易从耳板根部断裂。主梁采用整根厚壁矩形型钢加工，作为整个耙斗的承载主体，所有栅格齿都垂直焊接在主梁下方，齿身采用渐薄的楔形截面，入土端做了倒角处理，降低插入物料堆时的阻力，同时齿身的倾斜角度经过反复校核，保证耙取物料时不会出现物料卡滞在齿缝间的情况，举升过程中漏料顺畅。

　　实际作业中，这款耙斗的适用场景比常规挖斗更广：在河道整治作业中，可以直接耙取水底的石块、生活垃圾，同时漏走河沙，不会连带大量无用沙土增加负载；在建筑拆除后的场地清理中，能快速归集散落的砖块、混凝土块，同时筛除碎土，减少清运的无效载荷；在园林绿化场地整理时，还可以用来耙平坡面、清理碎石，不会过度扰动表层种植土。设计过程中针对齿间距做了多轮验证，最终选定的间距尺寸兼顾了筛分效率和结构强度，间距过小容易被湿黏土堵塞，间距过大则会漏过需要清理的小块杂物，同时每根栅格齿的背部都焊接了加强筋，延伸至主梁位置，应对硬土、碎石层作业时的冲击载荷，避免齿身弯曲变形。

　　安装边界方面，上部铰接位的尺寸适配12-18吨级挖掘机的标准连接尺寸，整个耙斗的宽度控制在2米区间，既保证单次耙取的作业幅宽，又不会因为宽度过大导致挖掘机偏载，作业时的受力中心始终与斗杆中心重合，减少对挖掘机工作装置的偏磨。齿的有效作业深度经过优化，耙取时插入物料层的深度刚好满足常规清理作业的需求，不会因为过深导致整机负载过大，也不会因为过浅无法有效归集物料。整个结构没有多余的复杂部件，所有焊缝都采用连续角焊缝，关键受力位置做了坡口焊接，保证长期冲击作业下的结构可靠性，日常维护也十分简便，作业后只需清理齿缝间卡滞的杂物即可，无需特殊保养。

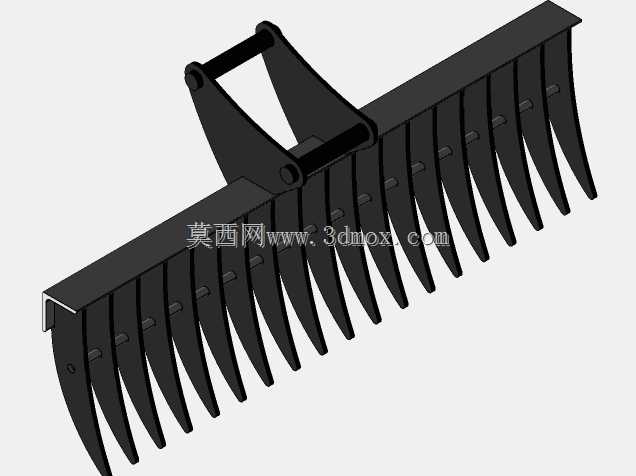

　　从建模细节来看，所有铰接孔的位置都严格按照实机安装尺寸设定，装配时不会出现干涉问题，栅格齿的排布均匀度、耳板的对称度都控制在机械加工允许的公差范围内，不管是用于结构仿真验证载荷分布，还是用于加工生产的图纸参考，都能直接对应实际生产需求，不会出现建模尺寸与实际安装需求脱节的问题。很多同类属具的三维模型往往只做了外形示意，忽略了安装位的尺寸匹配，实际用来指导生产时还需要重新校核尺寸，这款模型在设计之初就完全参照实机属具的测绘尺寸搭建，每个连接位置、每个截面的参数都和实物保持一致，结构设计人员可以直接在此基础上根据不同吨位的挖掘机调整尺寸参数，快速衍生出适配不同机型的耙斗产品，大幅缩短属具开发的周期。
