机加工固定式台钳夹持工装结构设计

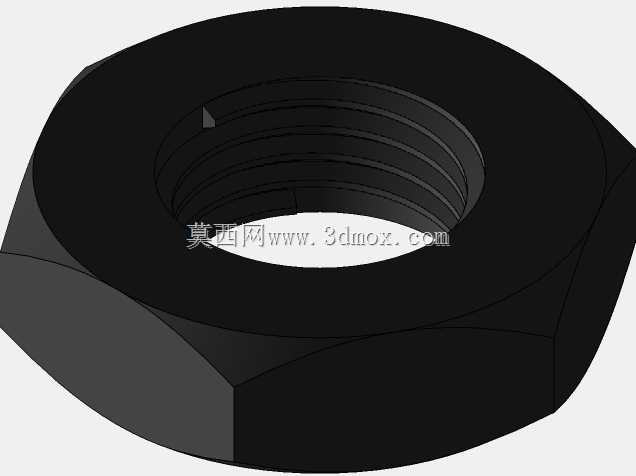

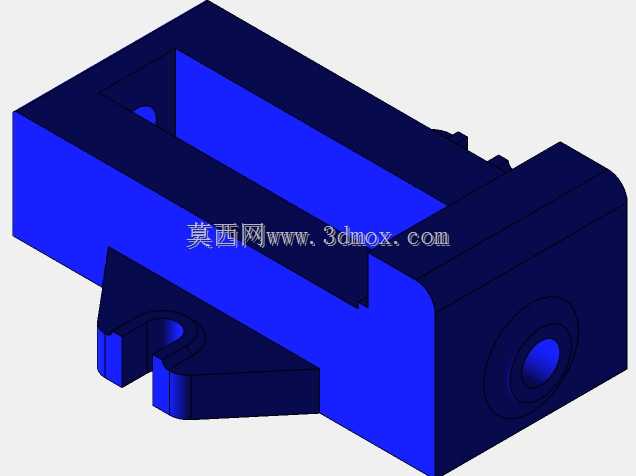

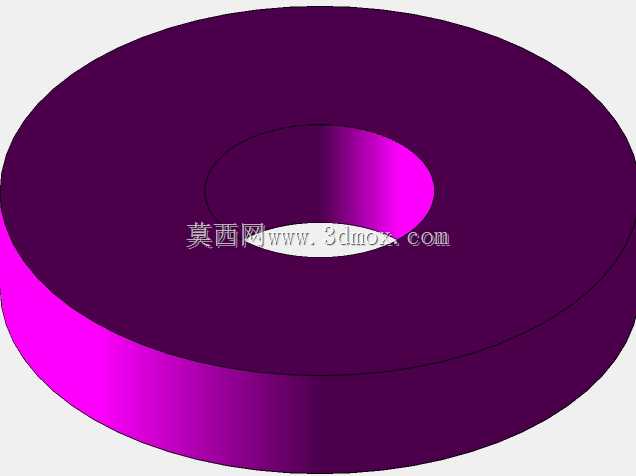

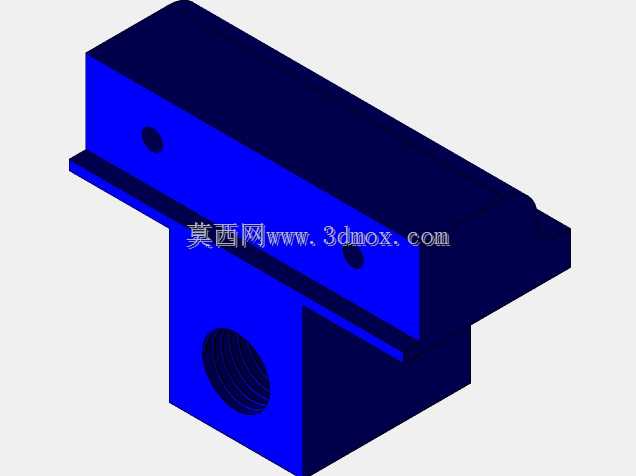

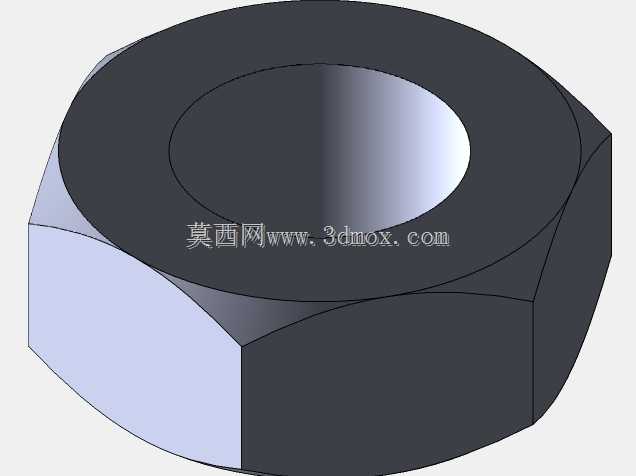

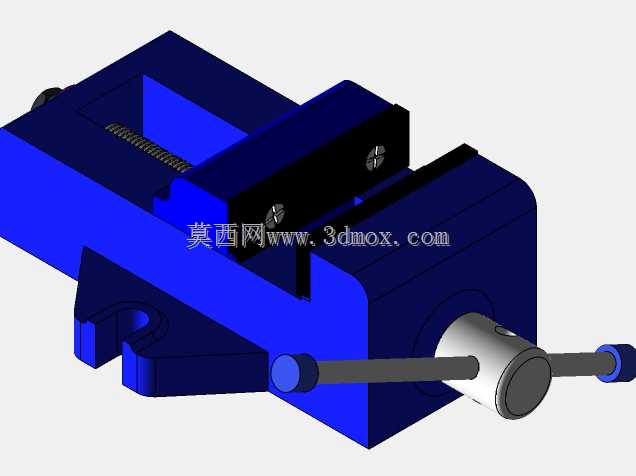

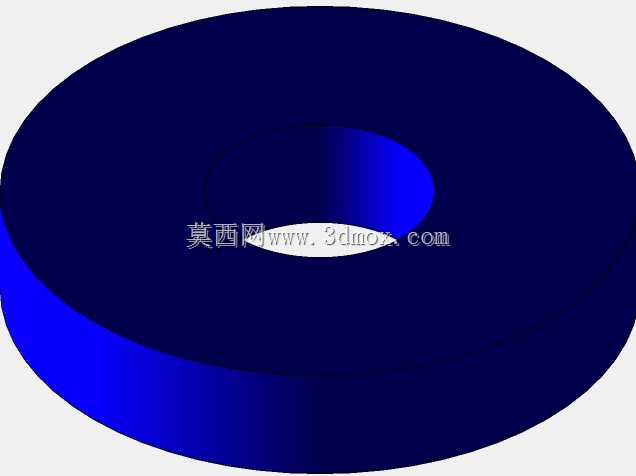

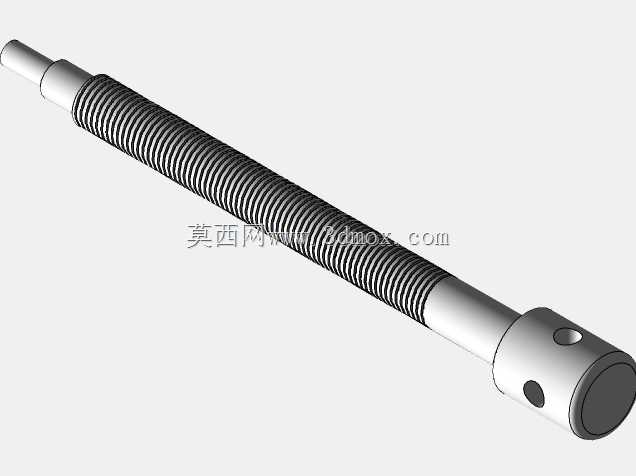

　　在常规机加工、钳工装配、小型工件修配场景中，台钳是工位上不可或缺的基础夹持部件，其结构可靠性直接决定工件装夹精度与操作安全性。这款台钳采用固定底座式结构设计，整体以铸铁类刚性材质为设计基准，主体钳身做了加厚筋条布局，可承受较大的夹紧反力，避免重载装夹时钳身出现形变偏移。从结构布局来看，固定钳身与活动钳身的配合面采用了燕尾导轨导向结构，导轨配合面预留了合理的间隙调整空间，长期使用磨损后可通过侧边调整件修正配合精度，保证活动钳身移动时无卡滞、无上下翘曲偏差。传动部分采用梯形丝杠副结构，丝杠本身具备自锁特性，夹紧工件后不会因加工振动出现松脱退牙问题，丝杠端部的摇臂采用可拆卸式设计，操作力臂长度经过匹配计算，

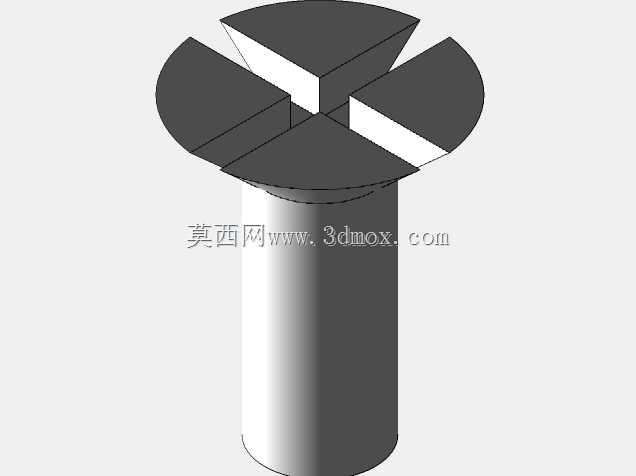

　　普通操作人员施加常规手动力即可输出足够的夹紧力，针对不同硬度的工件，可通过调整摇臂转动幅度控制夹紧力大小，避免薄壁类工件被夹变形。钳口部分做了可更换式设计，钳口板通过沉头螺钉固定在钳身安装位，表面加工有交叉防滑齿纹，针对毛坯件、粗加工件可直接使用带齿钳口增大摩擦力，针对精加工表面工件，可更换铜质、铝质软钳口，避免夹伤工件已加工表面。底座部分设计有贯通的安装螺栓孔，可直接固定在钳工工作台、铣床工作台、钻床工作台的T型槽上，安装边界尺寸适配多数常规工位的预留安装位，安装后钳身工作面高度匹配操作人员站立作业的手肘高度，减少长时间操作的疲劳感。从设计思路层面，这款台钳优先保证结构刚性与装夹稳定性，所有受力部位均做了圆角过渡处理，

　　避免应力集中导致的部件断裂，活动钳身的行程覆盖常规小型工件的夹持范围，可满足多数五金零件、小型机械组件的装夹需求。在实际使用场景中，这类台钳可承担钻孔、铰孔、攻丝、锉削、小型零件装配、工件打磨去毛刺等多类工序的工件固定工作，钳身侧面预留的辅助安装孔位，可加装定位挡块、角度靠板等辅件，拓展成简易的批量工件定位装夹工装，提升重复装夹的效率。丝杠与钳身的配合部位设计有防尘结构，可阻挡加工产生的铁屑、粉尘进入传动副，减少传动部件的磨损，延长整体使用寿命。整体外形轮廓无突出尖锐边角，所有操作部位均做了圆滑过渡，避免操作过程中磕碰划伤。针对不同的工位安装需求，底座的安装孔位间距采用通用化尺寸设计，无需对现有工作台做额外改造即可完成安装固定，

　　钳身的开合范围覆盖从几毫米的小型零件到百余毫米的中型工件的夹持需求，适配多数常规加工场景的工件尺寸范围。在结构细节上，钳身的排屑槽做了倾斜导流设计，加工产生的铁屑可顺着槽体滑落，不会堆积在导轨配合面与传动丝杠部位，日常清理维护只需用毛刷清扫即可，无需频繁拆解部件清理内部积屑。摇臂与丝杠的连接部位采用销轴定位，摇臂可绕销轴小幅摆动，在工位空间受限的场景下，可调整摇臂角度避开周边障碍物，保证夹紧操作顺畅。
