机用螺杆式夹紧铣虎钳结构设计

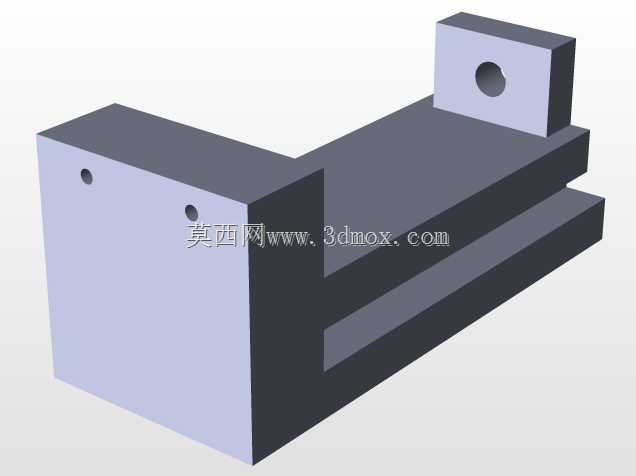

　　日常铣削加工场景里，这类螺杆驱动的机用虎钳是铣床工作台面最常见的通用装夹载体，不管是小批量多品种的零件加工，还是工装调试阶段的临时工件固定，都能看到这类结构的应用。区别于普通台虎钳的安装形式，这款铣虎钳的底座采用平直一体化铸造结构，底面全程做平面度公差管控，安装时直接贴合铣床工作台的T型槽基准面，通过两侧的压块或者T型螺栓完成锁紧固定，安装边界完全适配常规立式铣床、小型加工中心的工作台面尺寸，不需要额外做转接板适配，安装后整体高度控制在合理区间，不会出现刀具Z轴行程不足的问题。

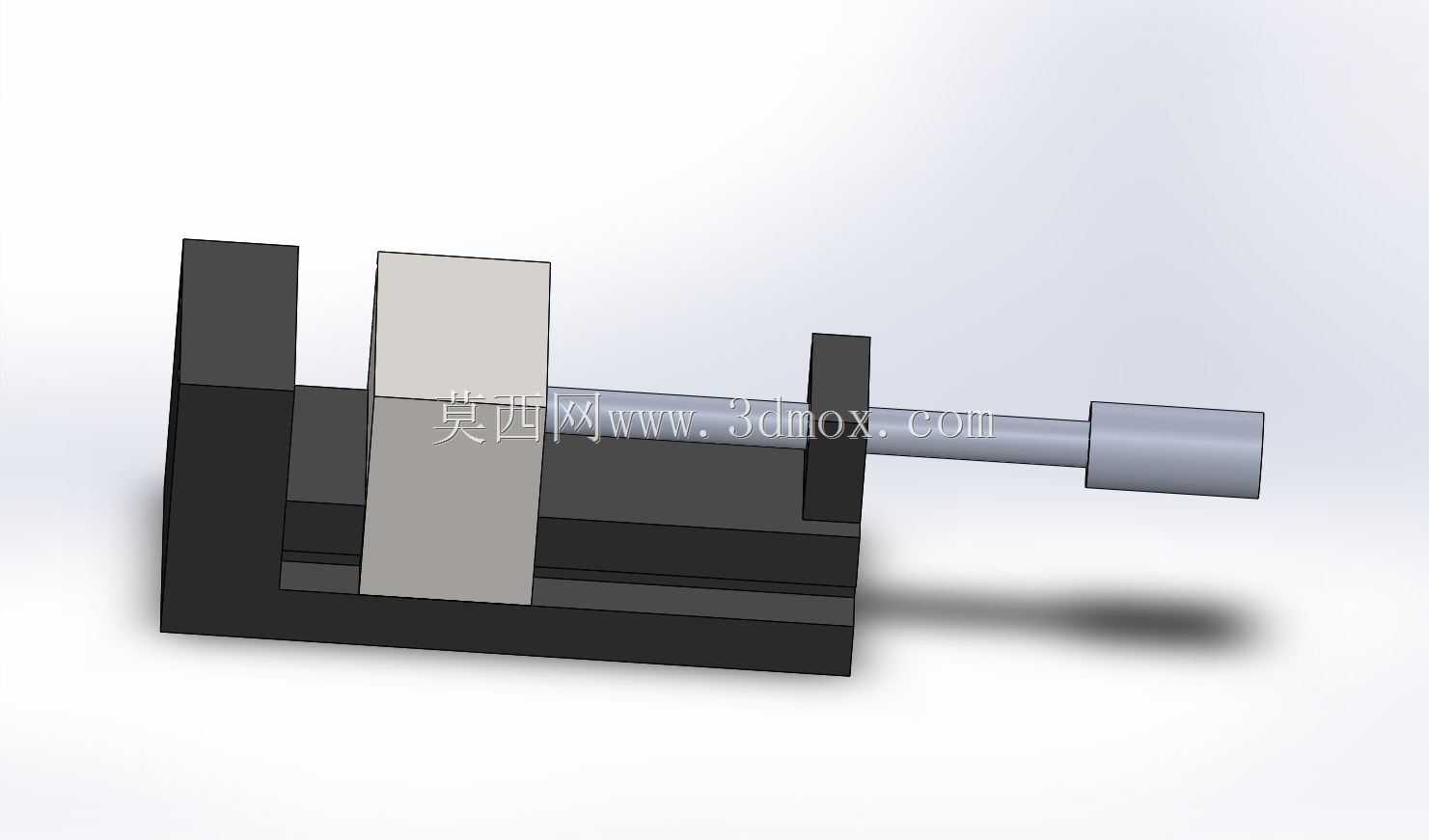

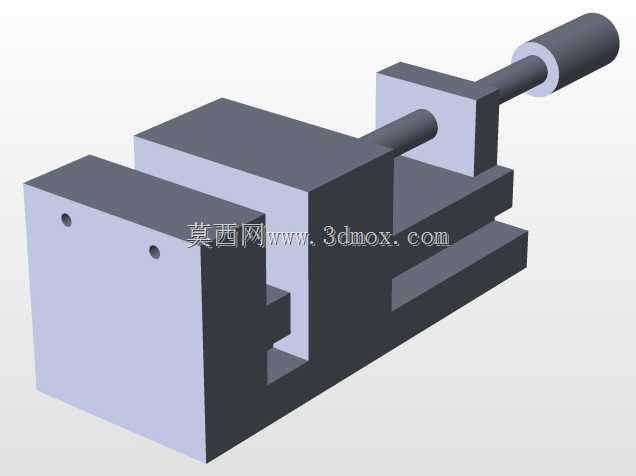

　　从功能逻辑上看，这款虎钳的核心作用是为待加工工件提供稳定、可控的夹紧力，避免铣削过程中工件受切削力冲击出现位移、翘曲，直接影响加工精度甚至造成打刀事故。整个夹紧动作通过尾部的旋转螺杆实现，螺杆与活动钳身采用螺纹副配合，固定钳身与底座为一体化结构，活动钳身沿底座上的导向导轨做直线往复运动，导向结构采用燕尾槽配合形式，配合间隙可以通过侧边的调节镶条进行微调，长期使用出现磨损后不需要整体更换构件，只需要调整镶条的压紧量就能恢复导向精度，大幅降低日常维护成本。

　　设计过程中首先要考虑的是夹紧力的传递路径，螺杆的轴向推力直接作用在活动钳身的中心位置，避免夹紧时出现偏载导致活动钳身倾斜，钳口部位做了可拆卸式的钳口板设计，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的加工工件，可以更换不同表面形式的钳口板，比如加工软质有色金属件时可以更换铜质钳口板，避免夹伤工件表面，加工毛坯件时可以更换带齿的淬火钳口板，提升夹紧可靠性。固定钳身与活动钳身的钳口面做了严格的垂直度管控，保证装夹后工件的基准面与机床进给方向平行，减少装夹找正的辅助时间。

　　尺寸设计上，钳口的开口量覆盖常规中小型零件的装夹需求，钳身整体宽度经过力学核算，在满行程夹紧时不会出现钳身外张变形，底座的长度方向预留了足够的安装孔位，既可以正向安装在工作台中心位置，也可以根据加工需求侧向安装，配合机床的回转工作台还能实现多角度的分度加工。螺杆的尾部设计为方头结构，可以使用标准的呆扳手或者加力杆进行夹紧操作，针对大切削量的重铣削场景，也可以配套液压扭力扳手来控制夹紧力矩，避免夹紧力过大导致钳身变形或者夹伤薄壁工件。

　　实际使用场景中，这类虎钳除了装夹规则的矩形工件，配合专用的V型钳口配件还可以装夹轴类零件，完成键槽、平面的铣削加工，钳身的导向导轨面做了淬火处理，表面硬度达到HRC45以上，耐磨性能满足车间长期高频次的使用需求，日常维护只需要定期在导轨面和螺纹副位置加注润滑脂，就能避免出现卡滞、锈蚀的问题。和液压虎钳相比，这种纯机械螺杆式的虎钳结构更简单，不需要外接液压或者气动动力源，不受车间气源、液压站布置的限制，搬迁、调整位置都非常方便，维修时的配件通用性也更强，对于小型加工门店、学校实训车间、设备维修班组这类场景来说，实用性远高于复杂结构的动力夹紧虎钳。

　　在建模过程中，整个结构的配合公差都按照实际机加工的要求进行设定，活动钳身与导轨的配合采用间隙配合，螺杆与螺母的配合采用传动螺纹的标准公差，保证转动顺畅无窜动，所有的棱角位置都做了工艺倒角，既避免装配时割伤操作人员，也能消除零件的应力集中点，提升整体结构的刚性。钳口板的安装沉孔位置做了精准定位，更换钳口板时不需要重新找正钳口的平行度，拆装效率更高。底座的底面还设计了定位键槽，可以安装标准的定位键，与工作台的T型槽配合，快速完成虎钳在机床上的定位，不需要每次安装都打表找正虎钳的固定钳口垂直度，大幅缩短加工前的准备时间。
