车载自动电容检测设备结构设计

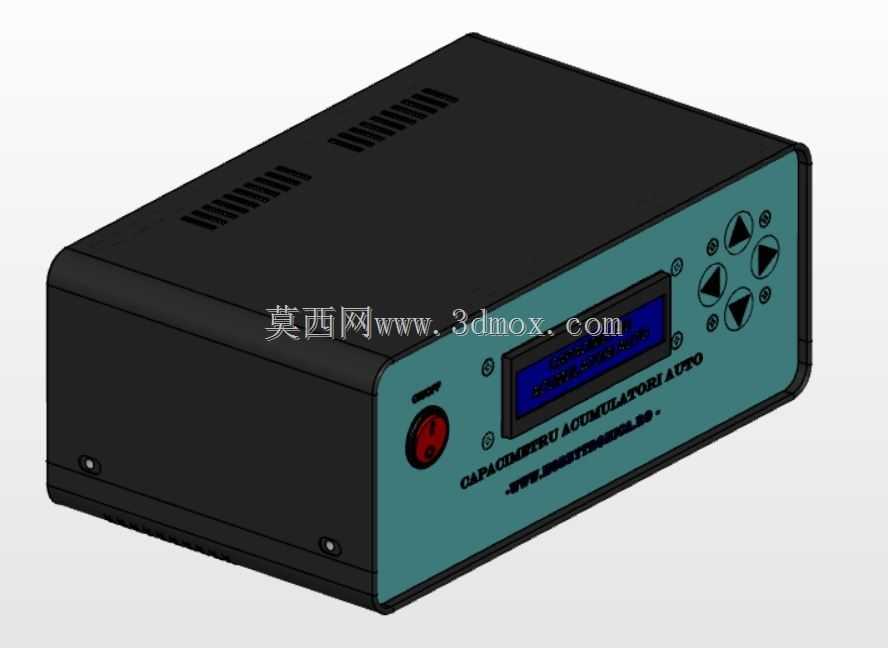

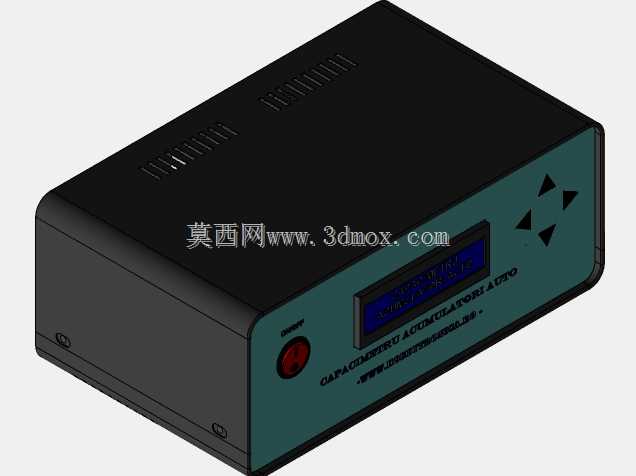

　　这款电容检测设备的结构设计，最初是围绕车载工况下的蓄电池配套电容检测需求展开的，日常汽修场景里，维修人员经常需要在车辆旁快速完成车载电容、蓄电池配套储能元件的容量、充放电性能检测，不需要把元件拆回工位，所以设备的整体结构优先考虑了便携移动和现场操作的便利性。从外形结构来看，设备采用封闭式金属壳体设计，整体为规整的长方体构型，壳体边角做了小圆弧过渡处理，避免日常搬运、车载放置时的磕碰剐蹭，顶部壳体冲压有阵列式通风散热槽，槽孔的走向顺着设备内部电路板的散热风道排布，既可以保证内部功率元件工作时的热量自然散出，又能避免日常使用时灰尘、溅落的液体直接滴落到内部电路板上，壳体的拼接采用折边咬合加侧面紧固螺丝的固定方式，相比全卡扣结构，

　　在车载颠簸工况下的结构稳定性更强，不会因为长期震动出现壳体松脱、接缝变大的问题。前面板的布局完全围绕单手操作的逻辑设计，左侧设置了带红色保护罩的电源开关，开关位置做了内凹处理，避免设备放在工具包或者工作台面上时误触开机，中间区域嵌入了一块带遮光边框的液晶显示屏，屏幕的安装角度和面板平面保持齐平，外围做了一圈凸起的挡边，既可以在屏幕表面贴防护膜时提供定位基准，也能减少外界光线直射屏幕造成的反光，方便户外强光下读取检测数值。屏幕右侧排布了四个三角标识的操作按键，按键采用凸起的橡胶材质，按键的间距控制在12mm以上，维修人员戴劳保手套操作时也不会出现误按相邻按键的问题，按键下方的面板区域丝印了设备的功能标识，标识采用凹印加填漆的工艺，

　　长期摩擦使用也不会出现标识脱落的问题。设备的安装边界设计充分考虑了车载和工作台两种使用场景，底部壳体预留了四个防滑橡胶脚垫的安装位，脚垫高度5mm，放在工作台面上时可以保证底部和台面之间留有通风间隙，同时起到防滑减震的作用，如果需要固定在维修车的工具架上，底部也预留了两个M4的螺丝安装孔，可以直接通过支架固定在移动工具车的侧方，不需要额外打孔改装。内部结构的排布上，电源模块和检测采样模块做了分仓隔离设计，电源模块靠近后部的散热槽位置，大电流工作时的热量可以直接通过后部槽孔排出，采样模块靠近前面板的显示屏和按键位置，缩短信号传输路径，减少信号干扰，两个模块之间设置了金属屏蔽隔板，避免电源模块的纹波干扰影响采样检测的精度。

　　设备的接口全部设置在后部面板，包括检测探针接口、充电接口，接口位置都做了加强筋结构，日常插拔检测线时的应力不会直接传递到内部电路板的焊盘上，减少接口松脱的故障概率。从实际使用的场景来看，这款设备既可以在汽修门店的工作台面上完成固定工位的电容检测作业，也可以放在维修工具箱内随车携带，完成外出救援、上门维修时的现场电容性能检测，壳体的结构强度可以承受日常工具堆放的挤压，前面板的操控布局不需要复杂的培训，维修人员拿到设备后对照按键标识就可以快速完成操作，散热结构的设计可以保证设备连续2小时以上开机检测时不会出现过热保护的问题，适合汽修场景下长时间连续作业的需求。在建模过程中，所有的壳体壁厚都按照1.2mm的冷轧钢板冲压工艺参数设置，折边的圆角半径统一取0.5mm，符合常规钣金加工厂的加工精度要求，不需要开特殊模具就可以完成壳体加工，按键和屏幕的安装位都预留了0.2mm的装配间隙，方便后期组装时的公差调整，内部的电路板安装柱都采用和壳体一体冲压的凸柱结构，不需要额外压装铜柱，减少装配工序和零件数量，降低整体的加工和装配成本。
