格里弗ABB2600工业机器人末端执行机构

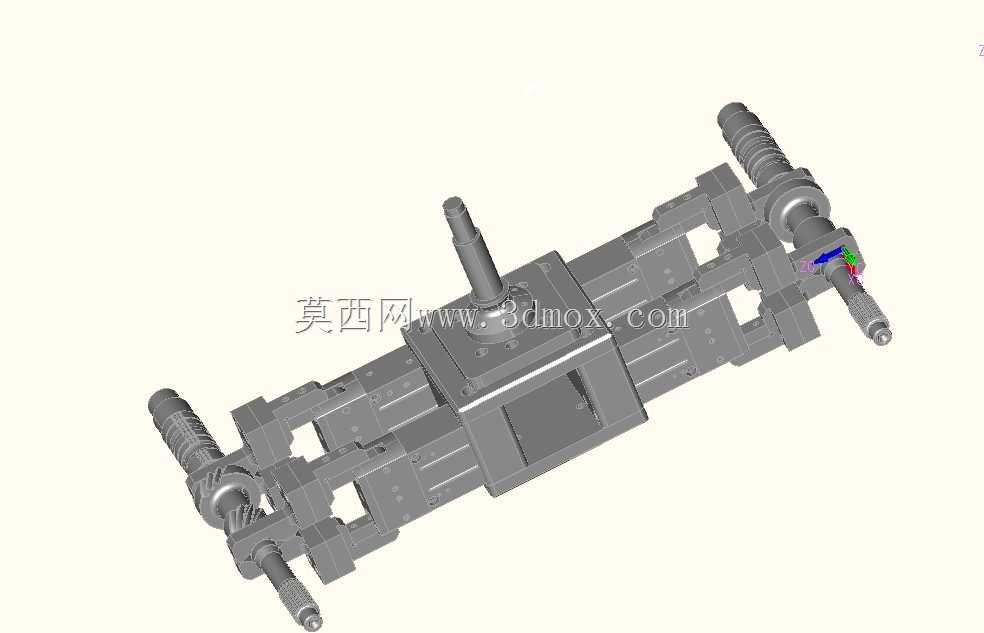

　　这套结构对应工业机器人末端搭载的作业执行单元，适配ABB2600机型的安装接口，主要面向机床上下料、多工位工件转运类的自动化产线场景，在金属加工车间的铣床工位配套使用时，可完成毛坯件上料、加工完成件下料、工序间工件转序的整套动作，替代人工完成重复度高、负载强度大的上下料操作，也可拓展用于工件定位装夹辅助、加工过程中工件姿态调整等作业环节。从结构设计逻辑来看，整套执行机构采用对称式双轴布局，两侧布置的带传动结构配合直线导向组件，可实现夹爪端的同步开合动作，保证夹持过程中工件受力均匀，不会出现偏载滑落的问题；中间的主体安装座直接与机器人第六轴法兰对接，安装面的定位销孔、螺栓孔位完全匹配ABB2600的末端法兰尺寸，

　　安装时无需额外制作转接板，可直接完成装配，降低现场改造的工作量。结构的传动部分采用丝杠配合线性导轨的组合，传动间隙控制在0.02mm以内，重复定位精度可满足机加工工位的上下料定位要求，夹爪端的行程可根据常见的铣床加工工件尺寸进行调整，适配边长50mm到200mm范围内的方形、圆形毛坯件夹持，夹持力可通过传动端的预紧结构进行调节，避免加持力过大造成工件表面夹伤，或是加持力不足导致转运过程中工件脱落。在安装边界方面，整套执行机构收拢状态下的最大外轮廓尺寸控制在320mm×220mm×180mm范围内，不会超出ABB2600机器人的末端负载允许的转动惯量范围，机器人运行过程中不会因为末端负载的偏心问题造成轨迹偏差，

　　也不会在进出铣床加工舱室时和舱门、夹具、刀具发生干涉；结构的所有传动部件都做了防尘密封设计，可适配机加工车间存在切削液飞溅、金属粉尘的作业环境，日常维护仅需定期在导轨、丝杠的注油点加注润滑脂即可，无需频繁拆解保养。在实际产线应用中，这套执行机构可配合铣床的工装夹具完成信号交互，当铣床完成加工流程、舱门打开后，机器人带动执行机构进入加工舱，先将加工完成的工件从夹具上取出，再将待加工的毛坯件放置到夹具定位面上，待夹具夹紧完成后退出舱室，整套动作循环可控制在12秒以内，大幅提升单台铣床的加工效率，同时避免人工上下料过程中存在的切削液烫伤、铁屑划伤、工件砸伤等安全隐患。结构的材料选择上，主体安装座采用高强度铝合金加工而成，

　　在保证结构刚性的前提下尽可能降低末端重量，减小机器人运行时的负载压力；传动丝杠、导轨采用轴承钢材质，经过淬火处理后表面硬度达到HRC58-62，可承受长期往复运动的磨损，夹爪接触工件的位置可根据工件材质更换聚氨酯垫、防滑齿块等不同的接触头，适配不同表面要求的工件夹持需求，比如加工表面粗糙度要求高的铝件时，更换聚氨酯接触垫可避免夹痕产生，夹持重型钢件时更换带防滑齿的钢质接触头可保证夹持可靠性。整套结构的走线全部从主体安装座的内部走线槽穿过，和机器人本体的走线管路对接，外部没有裸露的线缆，避免机器人运行过程中线缆和周边设备发生拉扯、剐蹭，提升长期运行的稳定性。
