重载托盘输送用短节距滚子输送链节段

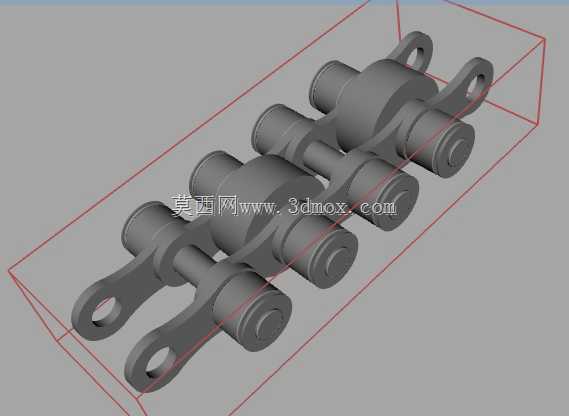

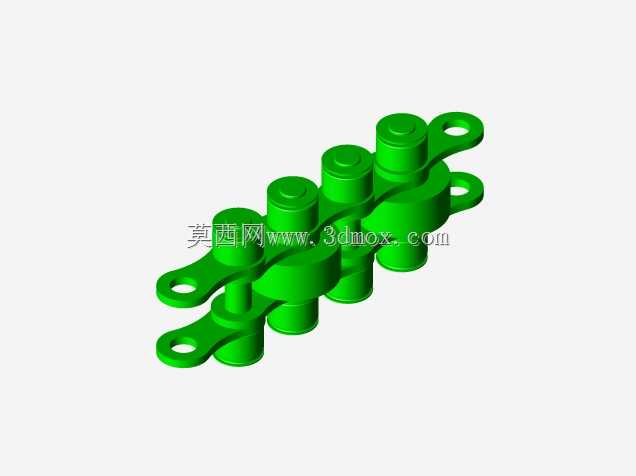

　　在自动化仓储、车间工序间物料转运、重型包装线的托盘输送场景中，这类短节距重载输送链是核心的承载牵引部件，区别于普通传动用滚子链，该链节针对托盘输送的大载荷、低速平稳运行需求做了针对性结构优化。从结构设计来看，该链段采用双侧外链板带安装耳的结构，耳板上预留的通孔可直接通过螺栓固定托盘承载座或者工装板，无需额外加装连接附件，减少了装配环节的累计误差，也避免了附件焊接带来的链板变形问题。内链板与外链板采用等强度设计，板厚比同规格传动链加厚15%左右，销轴与套筒的配合间隙控制在0.02-0.04mm区间，既保证链节转动的灵活性，又能承受托盘满载时的垂直冲击载荷，不会出现销轴窜动或者套筒抱死的情况。滚子部分采用大直径实心结构，

　　和输送线导轨接触时滚动阻力更小，长时间运行后滚子表面磨损均匀，不会出现局部凹坑导致的输送卡顿。从安装边界来看，单节链节的销轴中心距按照标准短节距链条参数设计，可与同规格标准链轮完美啮合，不需要定制非标链轮，降低了设备维护的配件成本；双侧耳板的安装孔位同轴度控制在0.05mm以内，安装承载托盘后不会出现托盘偏斜、运行过程中卡滞在导轨两侧的问题。在实际工况使用中，这类输送链通常成对布置在输送线机架两侧，中间搭配支撑导轨承托链条下半段，避免长距离输送时链条下垂量过大导致跳齿；单根链条的额定工作载荷可满足1-2吨重载托盘的连续输送需求，运行速度控制在0.1-0.5m/s区间时，传动噪音控制在65分贝以内，适合车间内长时间连续运行的生产场景。

　　设计过程中，链板的倒角处理做了优化，外链板与内链板的搭接边缘做了R2圆角过渡，避免链节转动时板件边缘互相剐蹭产生铁屑，也减少了应力集中导致的链板断裂风险；销轴两端采用铆接固定，铆头的成型压力经过精准计算，既保证销轴不会从链板脱出，又不会因为铆接过紧导致链节转动阻力过大。针对托盘输送时可能出现的偏载情况，该链节的套筒长度比普通传动链加长，增大了与内链板的接触面积，偏载时套筒受力更均匀，不会出现单侧快速磨损的问题。在输送线布局时，该链条的最小转弯半径可根据链轮齿数调整，搭配17齿以上的驱动链轮时，运行平稳性最佳，张紧装置通常布置在输送线的从动端，张紧行程预留2个链节的长度，方便后期链条磨损后张紧调整，不需要频繁拆卸链节。日常维护时，可直接在链节间隙加注锂基脂润滑，滚子与导轨的接触面无需额外润滑，避免润滑油滴落污染输送的托盘物料。
