三工位并行机器人末端夹持工装结构

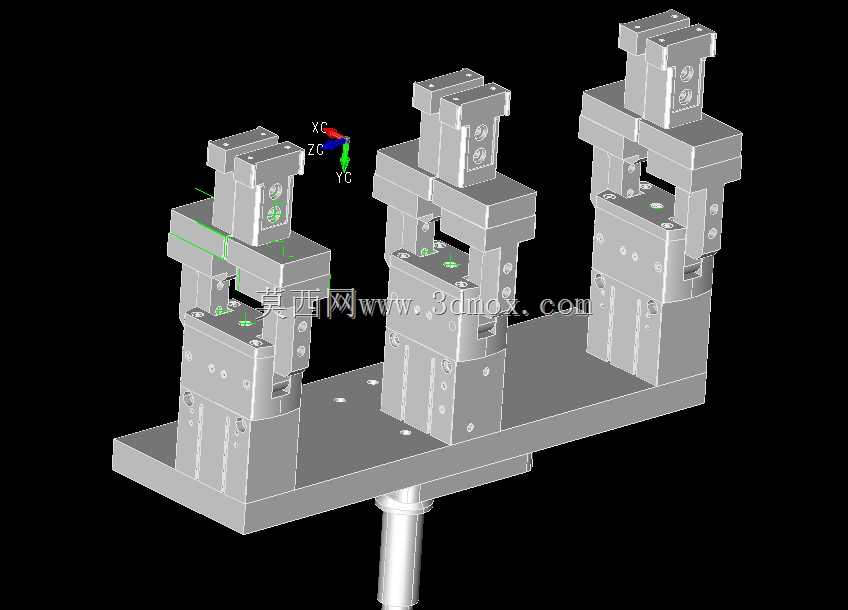

　　这套三工位并行夹持机构，是适配工业机器人末端使用的作业执行部件，主要面向3C电子、小型零部件装配、精密机加工上下料这类需要在设备内部狭窄空间完成多件同步取放的场景。很多自动化产线里，单工位夹爪单次只能取放1件工件，机器人往返一次的节拍很难压缩到产线要求的阈值内，尤其是在加工设备内部操作空间局促、机器人进出路径受限的工况下，单工位夹爪的效率瓶颈会非常明显，这套三工位并行结构就是针对这类痛点设计的。

　　从实际用途来看，这套机构可以在一次机器人进给行程内，同步完成3件同规格工件的取放动作，比如在小型CNC加工单元里，机器人带着这套工装进入机床加工舱，一次动作就能同时取出3件加工完成的零件，同步将3件待加工毛坯装夹到工位上，相比单夹爪三次往返的动作，能直接把上下料环节的节拍压缩到原来的三分之一左右，大幅减少机器人空行程的时间损耗，也能降低机床舱门频繁开闭带来的防护损耗与舱内温度波动，对精密加工的尺寸稳定性也有一定辅助作用。

　　功能特性上，三个独立的夹持单元采用模块化设计，每个夹爪单元都具备独立的开合驱动与行程限位，既可以同步动作完成同规格工件的批量取放，也可以根据工位需求单独控制单个夹爪的开合，适配不同步的取料放料逻辑。每个夹持单元的夹持面都做了适配小型工件的仿形定位结构，能保证工件夹持后的位置重复精度，避免搬运过程中工件偏移导致的装夹误差。安装底板采用一体化硬质铝合金加工，平面度控制在0.02mm以内，三个夹爪单元的安装定位孔采用坐标镗加工，保证三个工位的相对位置精度，避免长期运行后出现工位偏移。

　　设计思路上，整体结构优先考虑紧凑性，因为要进入设备内部狭窄空间作业，整体的外轮廓尺寸做了严格的边界控制，三个夹爪单元沿底板横向等距排布，相邻夹爪之间的间距匹配常见小型加工设备的工位间距，不需要额外调整夹爪位置就能直接适配多数标准化工位。夹爪单元的驱动部件内置在单元壳体内部，没有外露的管线与突出结构，避免进出设备舱时和舱体、工装发生刮碰。末端的连接法兰采用标准机器人末端接口尺寸，可以直接适配主流负载6kg到20kg级别的工业机器人，不需要额外做转接法兰设计，降低集成的适配成本。每个夹爪单元都预留了气路或电路的内置走线通道，所有管线都从安装底板中心的杆状连接结构内部走线，外部没有拖链或外露管线，既避免运行过程中管线剐蹭，也能减少管线积尘，适配洁净车间的使用要求。

　　安装边界方面，整套机构的横向总宽度控制在300mm以内，纵向深度不超过180mm，整体高度（含末端连接杆）控制在260mm左右，能顺利进入开口尺寸350mm以上的设备加工舱，不会和舱门、内部夹具产生运动干涉。末端连接杆的直径采用标准20mm规格，安装法兰的孔位符合ISO 9409-1-50-4-M6的标准接口，和常规六轴工业机器人的末端安装尺寸完全匹配。安装时只需要将法兰对接锁紧，接通气路或电路就能完成调试，不需要额外做结构改制。三个夹爪的单爪夹持行程为10mm，适配夹持宽度在5mm到25mm之间的小型块状、轴类零件，夹持力可以通过驱动压力调整，范围在10N到80N之间，既能保证夹持稳固不会脱落，也不会因为夹持力过大夹伤精密工件的表面。

　　实际集成调试的时候，需要注意三个夹爪的工位坐标标定，因为是并行作业，三个夹爪的取放料位置需要和设备内部的三个工位一一对应，标定的时候可以以中间夹爪的坐标为基准，偏移固定的间距值就能快速完成另外两个工位的坐标设定，减少调试的时间成本。另外因为三个夹爪同时夹持工件，整体负载是单工件重量的三倍，选型机器人的时候需要把工装自身重量加上三个工件的总重量控制在机器人额定负载的70%以内，保证高速运行时的动作稳定性，避免出现过载抖动影响定位精度。
