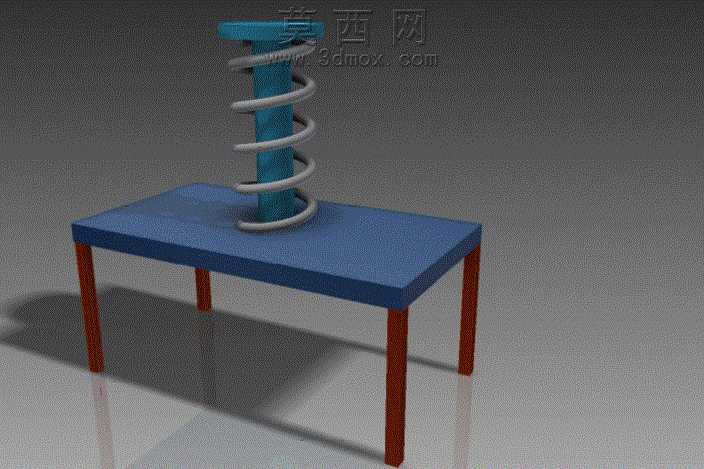

带安装底座的圆柱螺旋压缩弹簧结构

本作品为圆柱螺旋压缩弹簧配套安装底座的三维结构设计，建模阶段首先完成核心参数化弹簧主体的构建：依据压缩弹簧的常规力学设计逻辑，先确定弹簧中径、有效圈数、支撑圈数、节距、线径等核心参数，通过螺旋扫描特征生成连续的螺旋簧丝实体，两端分别磨平并设置闭合支撑圈，保证弹簧受压时端面受力均匀，避免工作过程中出现偏载、歪斜的问题。随后完成配套安装底座的建模：底座采用方形平板台面搭配四条圆柱形支撑腿的结构，台面中心设置与弹簧内径匹配的圆柱形导向芯轴，芯轴高度略低于弹簧自由状态下的高度，既可以对弹簧的伸缩运动起到径向限位作用，避免弹簧压缩过程中发生侧向屈曲，又不会干涉弹簧的正常压缩行程；四条支撑腿均匀分布在台面四角，采用等直径圆柱结构，保证底座放置时的稳定性，台面与支撑腿、芯轴与台面之间均采用圆角过渡处理，减少应力集中风险。材质与渲染阶段，针对不同部件匹配对应工业常用材质：弹簧主体采用合金弹簧钢材质，渲染时赋予银灰色金属质感，调整表面粗糙度参数模拟冷拔弹簧钢丝的哑光金属表面效果，同时添加细微的表面纹理还原真实簧丝的加工质感；底座台面采用深蓝色工程塑料材质，调整漫反射与高光参数模拟硬质工程塑料的半哑光表面；支撑腿采用红棕色酚醛树脂材质，还原常规机械试验台架支腿的视觉效果；导向芯轴采用与台面一致的工程塑料材质，保证视觉上的统一性。场景搭建时将装配完成的弹簧组件放置在带反射效果的灰色地面上，添加柔和的顶光与侧光，清晰呈现弹簧的螺旋圈间隙、底座的支撑结构、芯轴与弹簧的配合关系，阴影效果柔和自然，能够直观展示弹簧处于自由状态下的整体形态与装配关系。设计思路上，该模型聚焦压缩弹簧的实际安装使用场景，没有单独构建孤立的弹簧零件，而是配套设计了简易的安装固定底座与导向结构，能够直观展示压缩弹簧在实际使用中的安装方式、限位逻辑，可用于机械基础教学演示、简易缓冲机构的方案验证，模型各部件均为独立可编辑特征，可根据实际使用需求调整弹簧线径、圈数、自由高度，以及底座的尺寸、支撑腿高度等参数，适配不同的缓冲、减震、复位场景的设计参考需求。
