滑块连杆联动式机械锁止机构设计

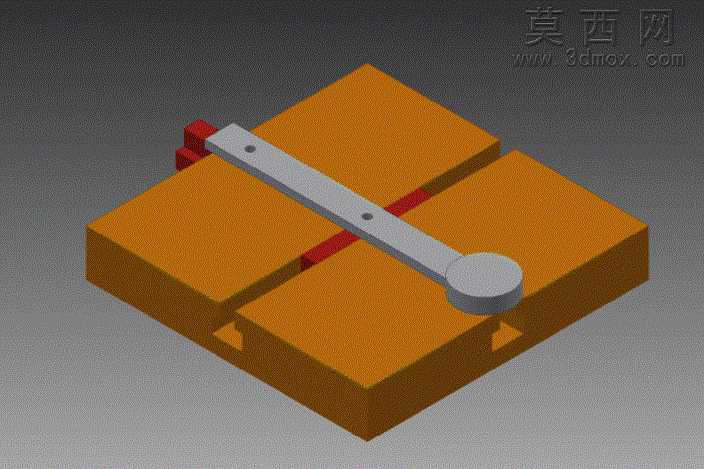

本作品为滑块连杆联动式机械锁止机构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计的公差配合规范，对每一处装配间隙都做了合理预留，确保后续实物装配时各运动部件不会出现卡滞或干涉问题。渲染阶段采用哑光金属材质模拟连杆部件，还原金属零件的磨砂质感与细微金属光泽，基座部分采用暖橙色工程塑料材质，通过调整材质的粗糙度、反射率参数，模拟出工程塑料表面的细腻磨砂触感，同时在场景中添加柔和的环境漫反射光与定向主光源，突出机构的立体结构与装配层次，让各部件的轮廓边界清晰可辨，便于观察整体装配关系。从结构设计来看，该机构主要由分体式滑动基座、长条型传动连杆、端部圆形操作手柄、侧边红色锁止挡块四个核心部分组成，基座采用分体式开槽设计，为连杆的滑动提供稳定的导向支撑，连杆上开设两个定位孔，可与基座上的定位结构配合实现不同档位的锁止固定，端部的圆形操作手柄符合人体工学设计，便于操作人员施加推力或拉力完成解锁与锁止动作，侧边的红色挡块作为锁止触发部件，当连杆滑动至指定位置时，挡块会弹出卡入连杆的限位槽内，完成机构的锁止固定。设计思路上，该机构主打简易可靠的手动锁止功能，整体结构无复杂弹性零件或精密传动部件，加工难度低、装配流程简单，可广泛应用于小型设备舱门、工具箱、简易工装夹具的锁止场景，建模过程中对所有运动部件都做了运动仿真验证，确认连杆在全行程滑动过程中不会与基座、挡块发生运动干涉，各部件的受力路径经过合理优化，操作时仅需较小的作用力即可完成锁止与解锁动作，同时锁止状态下可承受一定的横向载荷，不会出现意外脱开的问题。材质搭配上区分了功能部件与结构部件的视觉差异，红色挡块采用高饱和度配色起到操作提示作用，灰色金属连杆突出传动部件的质感，橙色基座作为主体结构提供稳定支撑，整体配色清晰区分不同功能模块，便于使用者快速识别操作部位与结构主体。
