车床配套用可调式尾座三维结构设计

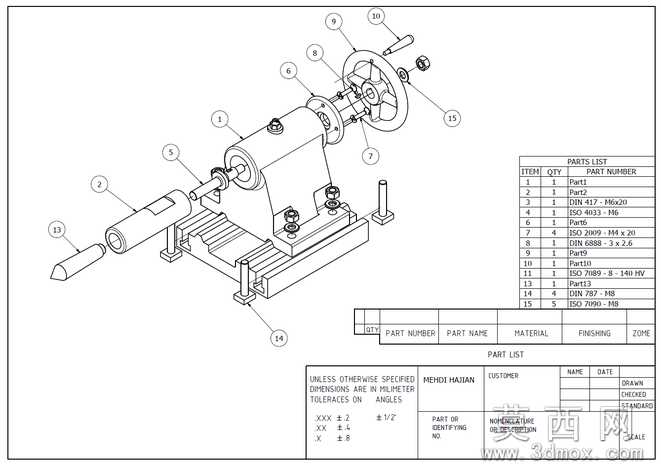

本作品为车床配套使用的可调式尾座三维建模作品，整体采用机械设计领域通用的三维建模软件完成全参数化建模，建模过程严格遵循机械加工设备的实际尺寸比例与装配逻辑，完整还原了普通车床尾座的全部功能结构。模型整体采用哑光灰铸铁质感的材质进行渲染，还原了机床铸件的真实表面质感，渲染过程中采用柔和的工业产品布光方案，清晰呈现出尾座各个部件的轮廓、装配关系与结构细节，阴影过渡自然，能够直观展现尾座的立体形态与安装基准。从结构设计来看，该尾座主要包含底座、尾座体、手轮调节机构、锁紧组件、顶尖安装位几个核心部分：底座部分设计有与车床床身导轨匹配的滑槽结构，能够实现尾座沿床身方向的滑动调整，底座上预留了锁紧螺栓的安装位，可在调整到位后完成尾座的位置固定；尾座体为整体式铸件结构，内部设计有套筒的滑移腔体，用于承载顶尖的进给动作；侧面的手轮调节机构采用轮辐式手轮设计，手轮与内部的丝杆传动结构相连，转动手轮即可带动套筒实现轴向进给，完成顶尖对工件的顶紧动作，手轮上设计有防滑握柄与锁紧旋钮，可在进给到位后锁定套筒位置；尾座体顶部与底座侧面均设计有锁紧螺栓结构，分别用于套筒锁紧与尾座整体位置锁紧，所有螺栓、螺母的建模均符合标准紧固件的尺寸规范，螺纹细节、六角头结构均做了精细化还原，未出现结构简化失真的问题。建模过程中采用自底向上的装配设计思路，先完成单个标准件、零件的建模，再按照实际装配约束完成整体装配，所有运动部件均保留了正确的运动自由度，可直观演示手轮转动带动套筒进给、尾座沿导轨滑动的动作逻辑，模型的各个零件之间无干涉、无错位，装配关系完全符合实际机床尾座的装配要求。该尾座作为车床的核心配套附件，主要用于长轴类工件加工时的端部顶紧支撑，也可搭配钻头、铰刀等刀具完成孔加工工序，建模时充分考虑了实际使用中的结构强度需求，各个承力部位的壁厚、加强筋结构均做了还原，能够直观展现传统机床附件的经典机械结构设计逻辑，可用于机械结构教学、机床装配演示、相关零部件设计参考等场景。
