工业传动滚子链条三维结构设计

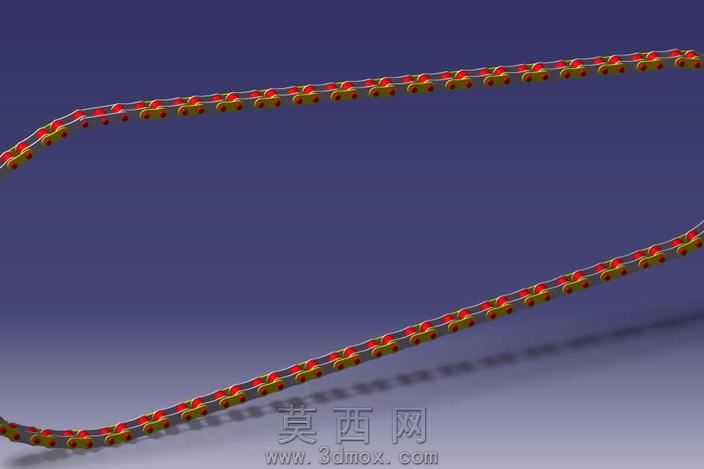

本作品为工业传动用滚子链条的三维参数化设计成果，建模阶段采用CATIA软件完成全结构的精准搭建，首先梳理链条的组成逻辑：链条由内链节、外链节交替铰接构成，单个内链节包含内链板、套筒、滚子三个核心部件，外链节包含外链板、销轴两个核心部件，建模时先通过草图绘制各零件的截面轮廓，对链板的异形轮廓添加对称约束与尺寸约束，保证链板两端销轴孔的同轴度、孔位间距完全符合传动链条的标准模数要求，对滚子、套筒、销轴这类回转类零件采用旋转凸台特征快速生成实体，同时预留各零件间的装配间隙，避免后续装配出现干涉问题。完成单个链节的零件建模后，采用自底向上的装配方式完成单节链节的子装配，通过同轴约束、贴合约束固定内链板与套筒的相对位置，保证滚子可绕套筒自由转动，再通过销轴完成内外链节的铰接，确保相邻链节可绕销轴完成设定角度的相对转动，为后续链条的弯曲排布提供运动基础。完成单节链节的子装配后，采用阵列与路径配合的方式完成整段链条的排布，先绘制两段呈角度排布的三维引导路径，模拟链条在两个链轮间的倾斜传动走向，再将单节链节沿引导路径进行等距阵列，自动调整每一节链节的朝向以贴合路径曲率，最终呈现出两段连续弯曲的链条形态，还原链条实际传动时的排布状态。材质与渲染阶段，为金属材质的链板、销轴、滚子、套筒分别赋予不同质感的金属材质：链板采用略带哑光的合金结构钢材质，添加轻微的表面氧化质感模拟工业零件的真实表面状态；滚子与销轴表面赋予更高的反光度，模拟零件表面经过精加工后的光滑金属质感；背景采用渐变深蓝色调，添加柔和的环境光与定向补光，突出链条零件的轮廓层次与金属光泽，同时添加柔和的地面阴影增强模型的空间立体感。结构设计上严格遵循滚子链条的传动原理，各铰接位置预留合理的转动间隙，既保证链条可沿弯曲路径灵活弯折，也还原了链条传动时滚子与链轮轮齿啮合的结构基础，整体模型结构完整，各零件尺寸比例协调，可用于传动结构的原理演示、机械设计的教学参考，也可作为传动系统虚拟装配、运动仿真的基础模型使用。
