带全套紧固件的水平斯特林动力装置

　　在小型外燃动力装置的教学演示、科普展品制作以及微型动力试验场景中，水平布局的斯特林动力结构一直是应用频次较高的构型，这类装置依靠封闭腔体内工质的受热膨胀、遇冷收缩循环实现动力输出，不需要复杂的燃油喷射系统，运行过程噪音低，可直观展示热功转换的完整过程，常被用于高校热工原理教学演示台、科技馆互动展品以及小型余热回收试验平台的动力核心。

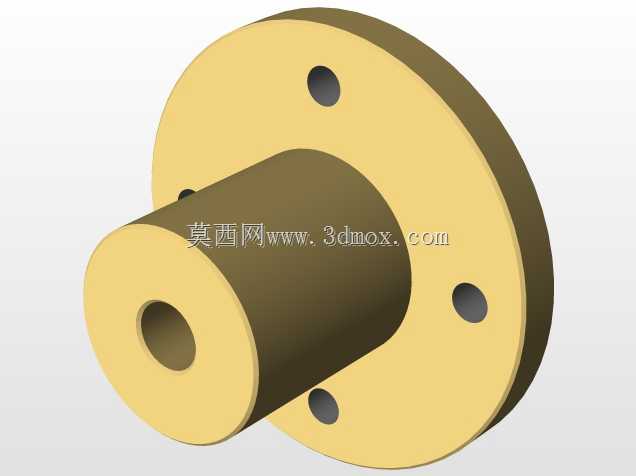

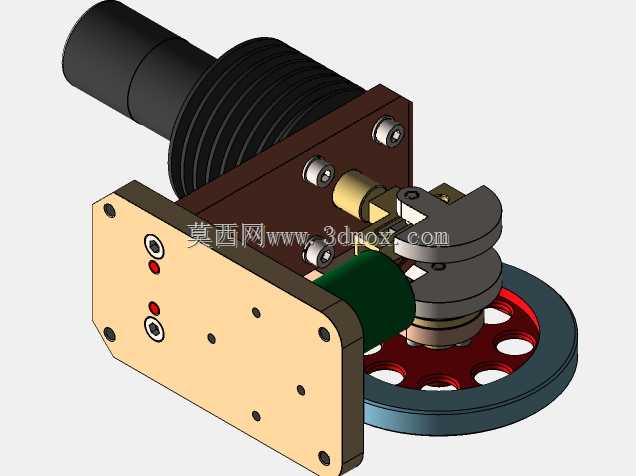

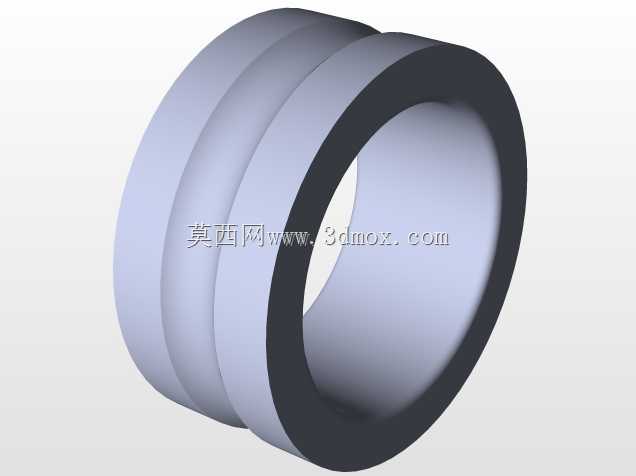

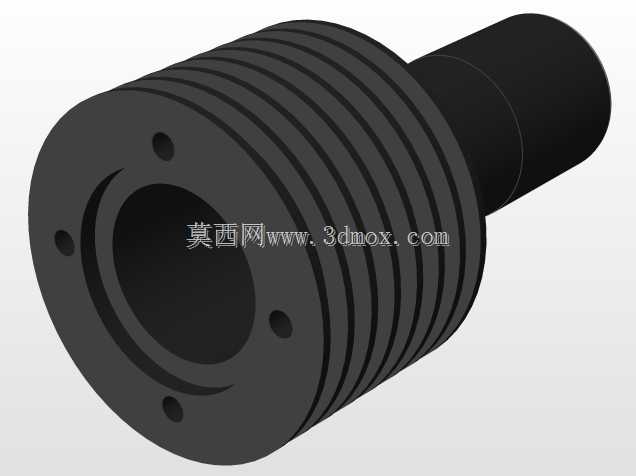

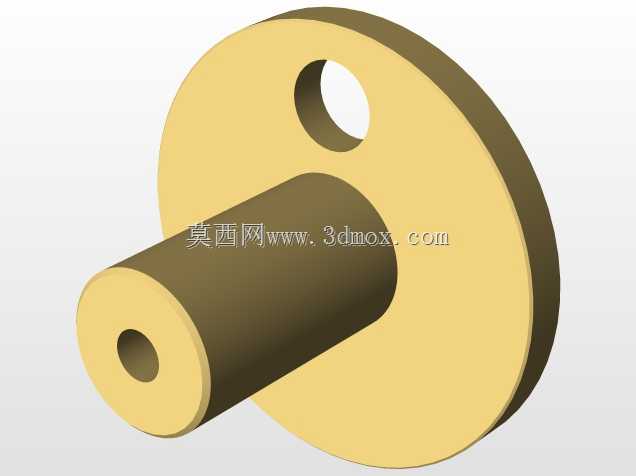

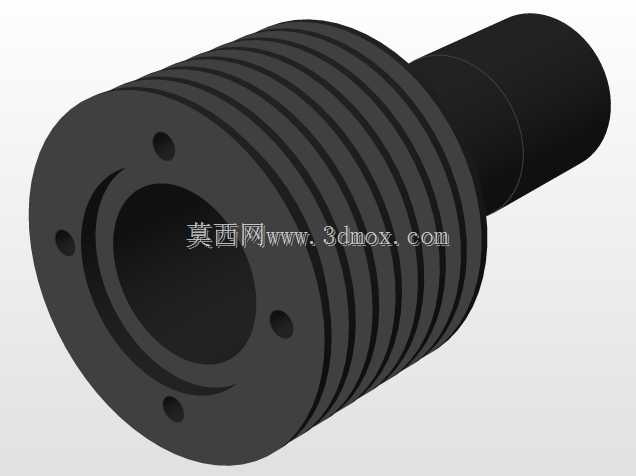

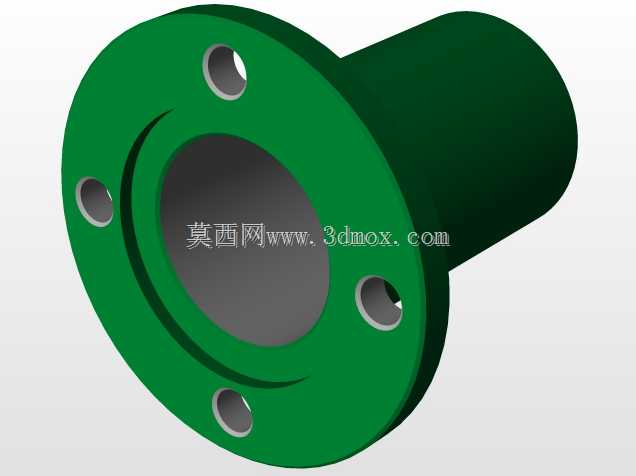

　　这套水平斯特林动力结构的设计，首先从布局逻辑上适配了水平安装的空间需求，将加热端、冷却段、动力活塞、置换活塞以及曲柄飞轮组件沿水平轴向排布，避免了立式结构重心偏高、安装时需要额外做竖向支撑的问题，加热端的圆柱形换热筒体采用多道环形散热鳍片结构，既可以增大加热时的受热面积，也能在冷却段快速导出多余热量，保证封闭腔体内的工质可以形成稳定的温度差，这是斯特林循环能够持续运转的核心前提。

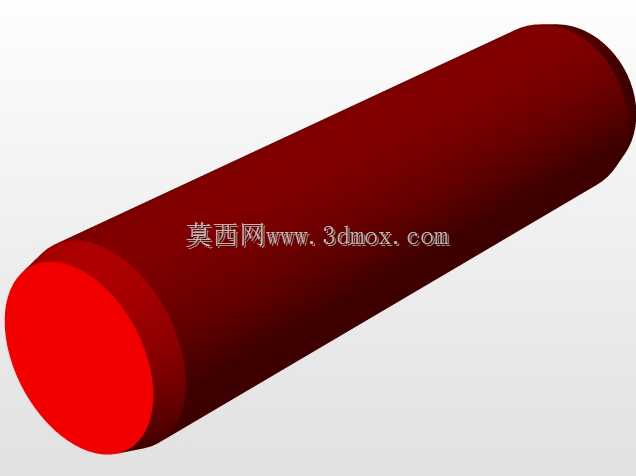

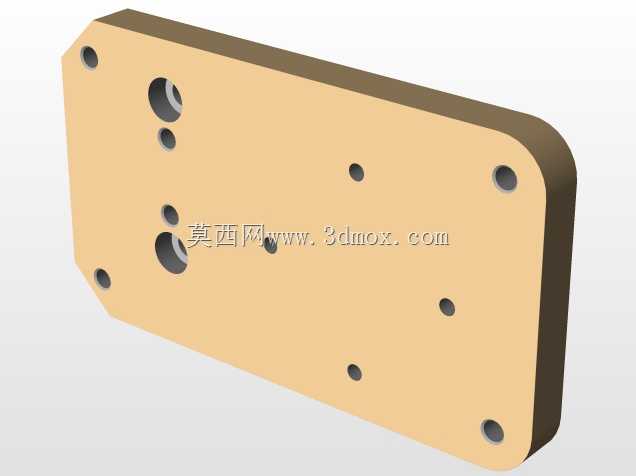

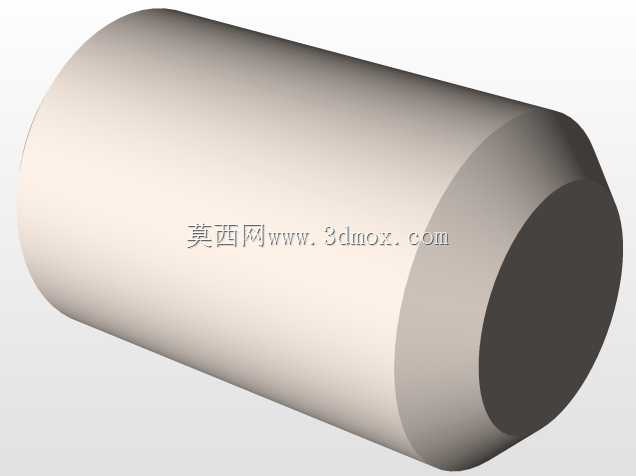

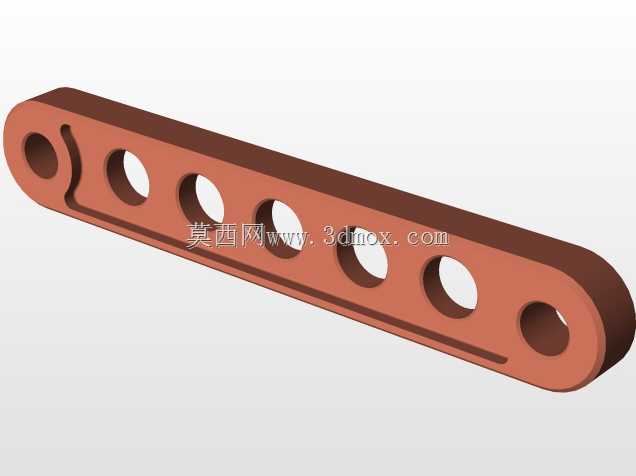

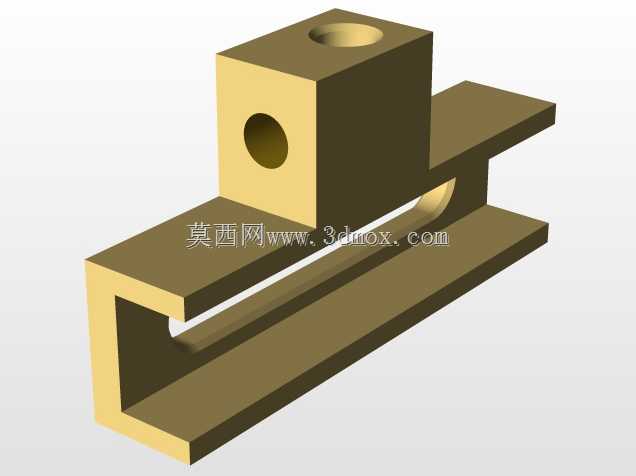

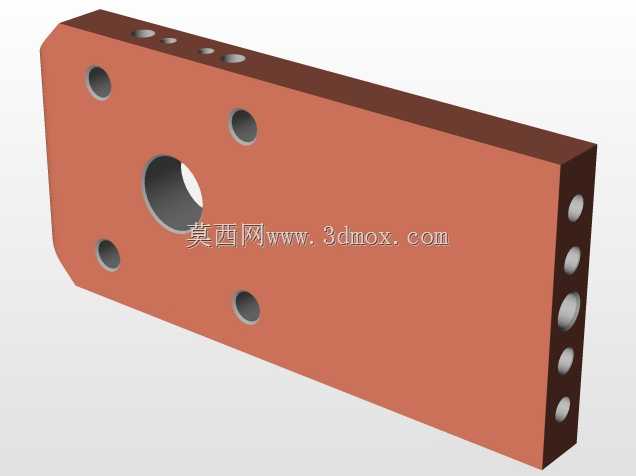

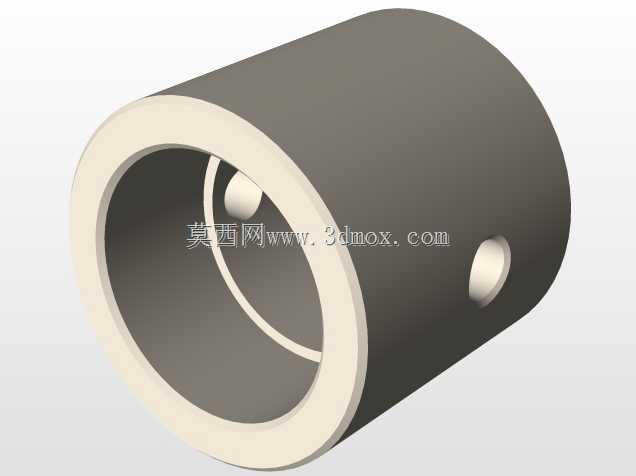

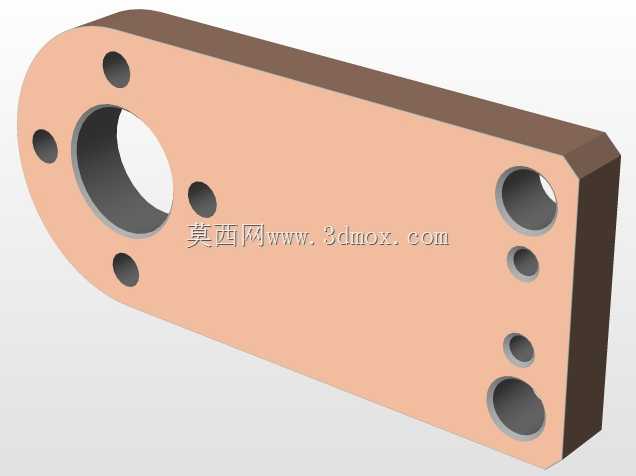

　　从功能实现的角度看，整套结构包含了所有参与运动与密封的零部件，动力活塞与置换活塞分别通过独立的连杆连接到曲柄转轴上，两个连杆的相位差经过精确匹配，保证置换活塞提前完成工质的冷热腔置换，再由动力活塞完成做功行程，避免了相位偏差导致的动力输出卡顿甚至无法启动的问题。端部的安装基板采用带多个定位孔的板式结构，所有轴承座、气缸固定位、飞轮支撑位都直接在基板上做定位设计，不需要额外搭建辅助安装架，安装时只需要将基板通过四个角的安装孔固定到基座上，即可完成整套动力装置的固定，大幅降低了现场装配的调试难度。

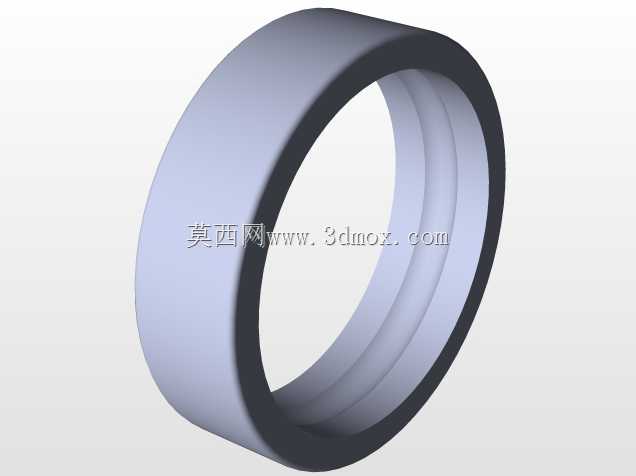

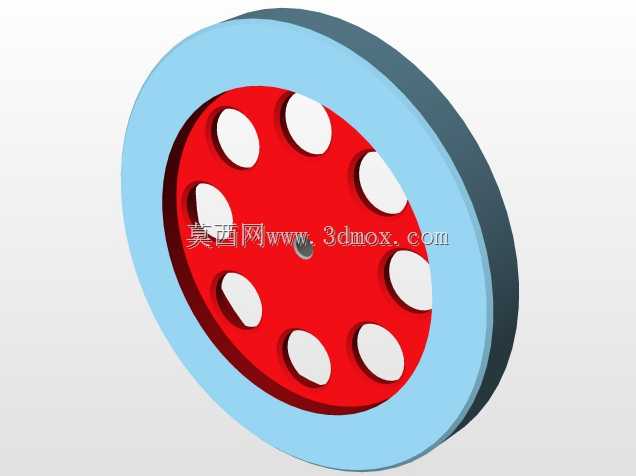

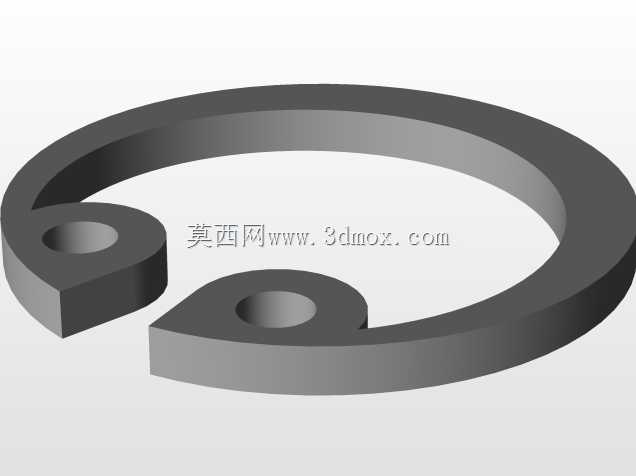

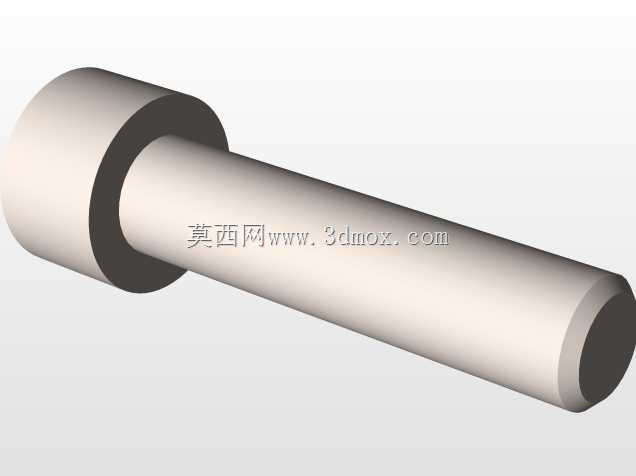

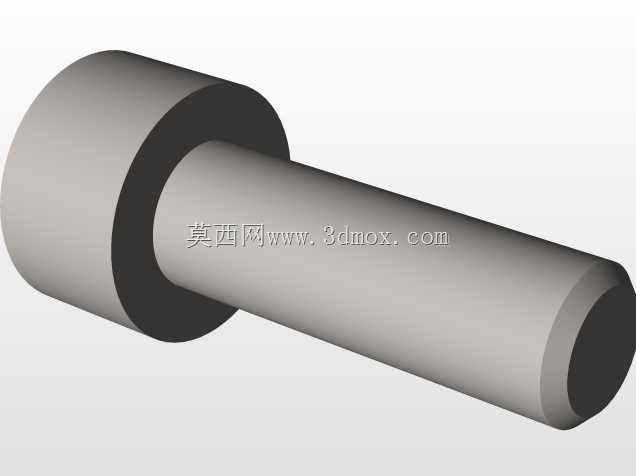

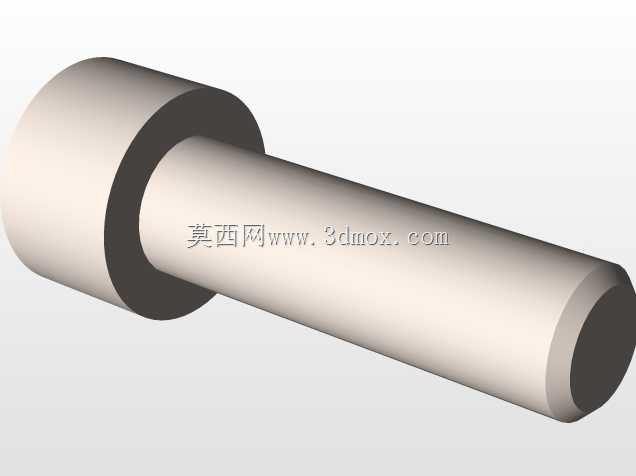

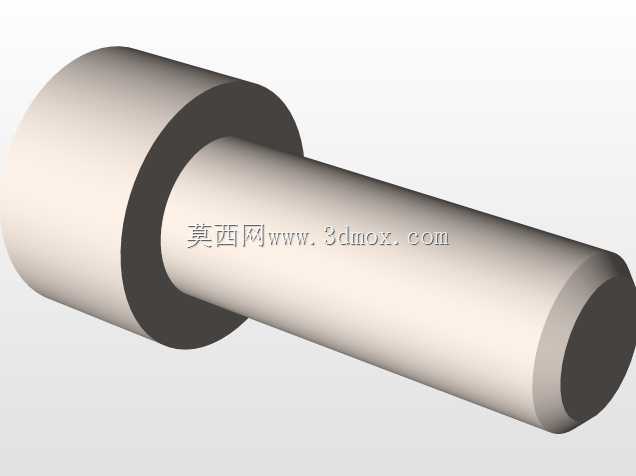

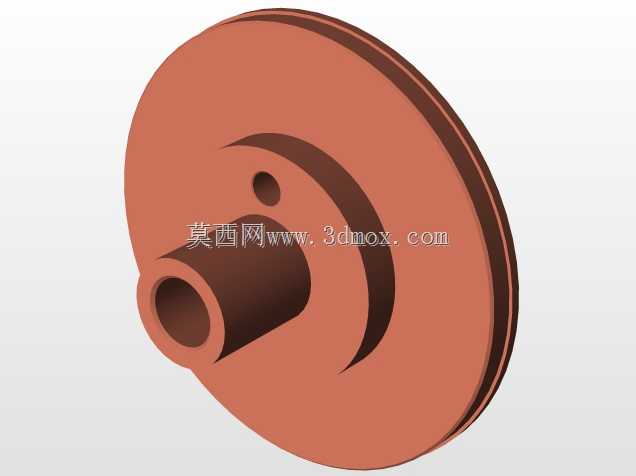

　　设计过程中对所有连接位置的紧固件都做了对应选型，气缸与基板的连接采用内六角圆柱头螺钉，轴承座的固定采用带防松垫圈的十字槽螺钉，连杆与曲柄销的连接位置采用卡簧做轴向限位，避免运转过程中因为振动导致连接件松脱，所有紧固件的规格都做了统一匹配，减少了装配时需要准备的工具种类，日常维护拆卸也更方便。飞轮采用带镂空减重孔的圆盘结构，既可以通过自身转动惯量储存能量，保证曲轴运转的平顺性，镂空结构也能降低整体重量，减少启动时需要的初始扭矩，加热端只需要很小的热源即可带动整套装置持续运转。

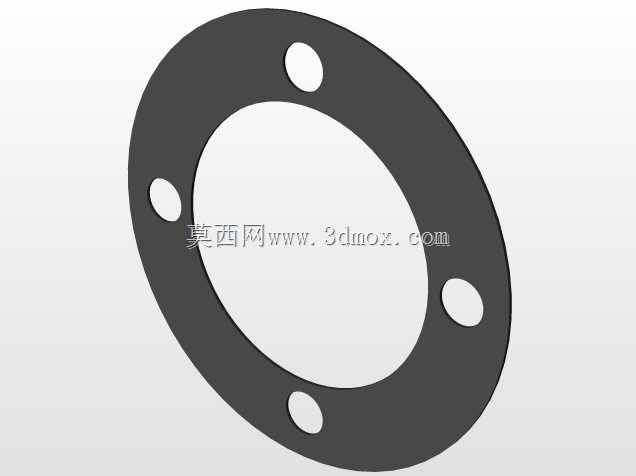

　　在安装边界的尺寸控制上，整套结构的轴向长度从加热端最外侧到飞轮端面控制在紧凑范围内，径向最大尺寸为飞轮的外圆直径，安装基板的厚度经过刚度校核，在飞轮高速运转时不会产生共振变形，所有运动部件的外轮廓都没有超出安装基板的边界范围，外部加装透明防护罩时不需要额外预留避让空间，适配各类教学演示台的内嵌安装需求。冷却段与加热端之间设置了隔热垫片，避免加热端的热量直接传导到基板位置，导致基板温度过高影响安装固定件的强度，同时也减少了热量向非做功区域的散失，提升整套装置的热功转换效率。

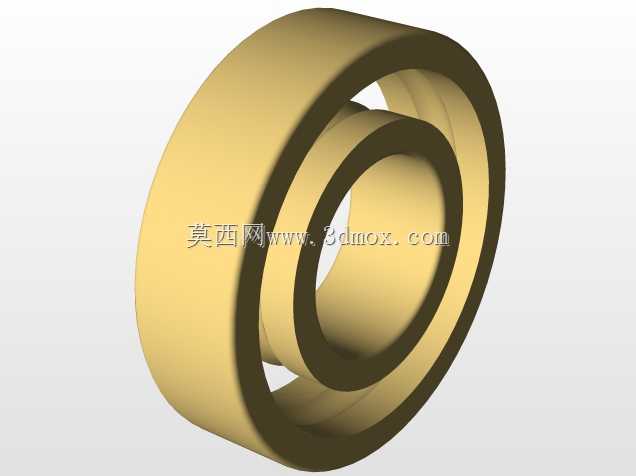

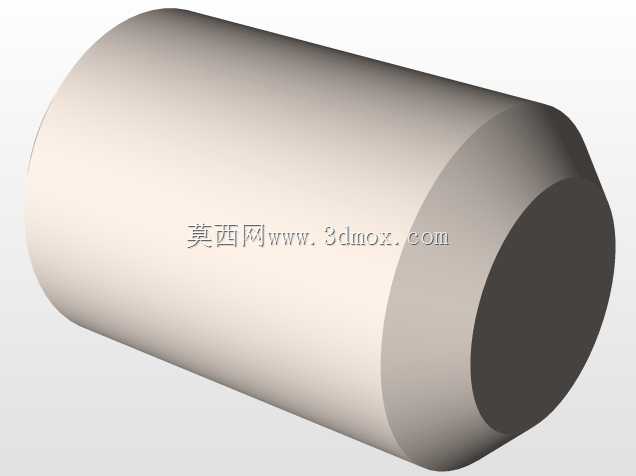

　　从实际使用的角度出发，这套结构的所有运动摩擦面都预留了润滑脂加注空间，活塞与气缸壁的配合间隙经过精确控制，既不会因为间隙过大导致工质泄漏，也不会因为间隙过小出现热胀卡滞的问题，曲柄转轴的两端采用带密封盖的微型轴承支撑，运转过程中摩擦阻力小，使用寿命长，不需要频繁更换轴承。整套结构的零部件拆分逻辑清晰，每个零件都有明确的定位基准，不管是用于三维建模学习时的装配练习，还是用于实际加工制作实物，都可以直接参照结构关系完成零件加工与装配，不需要额外做结构调整，对于刚接触外燃动力结构设计的从业者来说，也可以通过这套结构清晰理解斯特林循环的机械实现方式，掌握相位匹配、密封设计、热隔离设计这类核心设计要点。
