汽车发动机内部活塞剖视结构设计

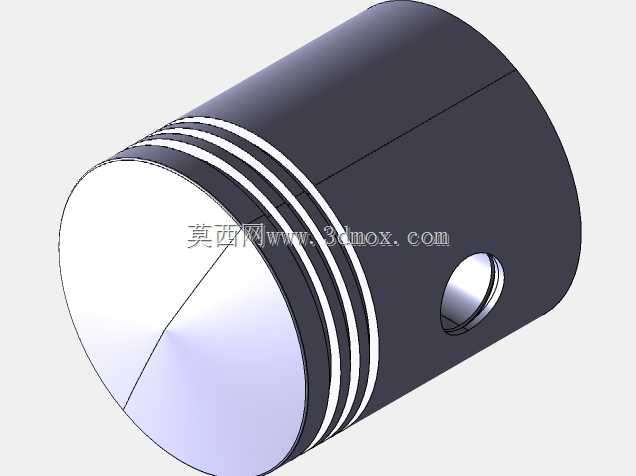

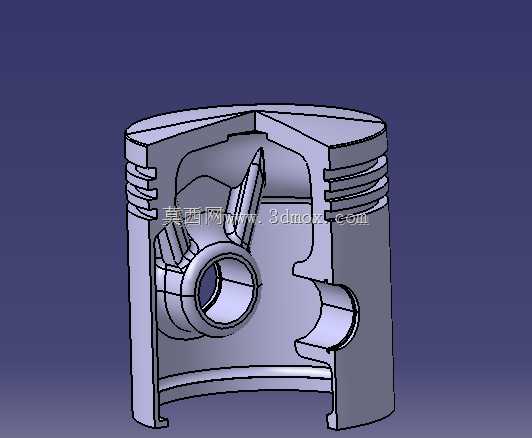

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧爆发力、完成能量转换的关键承载部件，这套剖视结构完整还原了量产车用活塞的内部腔体、环带布局与销座强化特征，可直接用于动力总成的结构教学、逆向设计参考以及装配干涉校验场景。从实际装机工况来看，活塞需要在气缸内完成高频往复运动，顶部直接接触高温高压燃气，因此在设计阶段首先要明确顶部燃烧室的凹坑轮廓，不同排量、不同压缩比的机型，活塞顶的凹坑深度、气门避让槽位置都有严格的尺寸边界，这套结构里的顶部轮廓做了等厚壁厚处理，避免局部热应力集中导致的顶部烧蚀故障。环带区域位于活塞上部，一共设置了三道环槽，最上方两道为气环安装位，最下方为油环安装位，环槽的宽度、深度以及环岸的高度都经过受力校核，

　　气环负责密封燃烧室的高压燃气，避免做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳，环槽的加工精度直接影响整机的机油消耗率与漏气量指标，建模时特意保留了环槽的倒角特征，避免安装活塞环时出现锐边割伤环体的问题。活塞内部的销座是连接活塞与连杆的核心受力部位，活塞销穿过销座孔与连杆小头衬套配合，将活塞承受的气体作用力传递给连杆，进而带动曲轴旋转输出扭矩，这套结构里的销座做了局部加厚的加强筋设计，筋条从销座位置向活塞顶部内侧辐射延伸，能够有效分散做功瞬间的冲击载荷，避免销座位置出现应力开裂，同时销座孔的同轴度公差在建模时做了基准约束，保证活塞销装入后不会出现偏磨。

　　活塞裙部是引导活塞在气缸内做直线往复运动的导向部位，这套结构的裙部做了型线优化设计，并非正圆柱结构，而是考虑热膨胀量做了微椭圆处理，冷态装配时裙部与气缸壁保留合理的配合间隙，热机状态下裙部膨胀后刚好能保持合适的配合松紧度，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞拉缸卡滞。从安装边界来看，活塞的总高度、销孔中心到活塞顶的压缩高度、活塞外径都需要与对应机型的气缸、连杆、曲轴参数完全匹配，压缩高度直接影响发动机的实际压缩比，活塞外径与气缸内径的配合公差需要根据不同的材质膨胀系数设定，销孔的内径尺寸需要与选定的活塞销外径做过渡配合，保证活塞销在工作过程中可以在销座孔内实现小幅转动，实现全浮式连接的磨损均匀效果。

　　建模过程中对活塞内部的减重腔也做了写实还原，在保证结构强度满足爆压要求的前提下，尽可能去除非受力区域的多余材料，降低活塞整体的往复运动质量，减小曲轴连杆机构的往复惯性力，提升发动机高转速工况下的运行平稳性。整个剖视结构清晰展示了活塞从外轮廓到内部加强结构的所有细节，没有做过度的简化处理，能够直观看到各个功能区域的衔接过渡，对于刚接触动力总成设计的人员来说，可以快速理解活塞各个结构对应的实际功能，也可以作为装配仿真的基础模型，校验活塞在上止点、下止点位置时与气缸盖、气门、曲轴平衡块的运动间隙，避免设计阶段出现运动干涉问题。
