旋转螺母压紧式螺杆夹紧机构设计

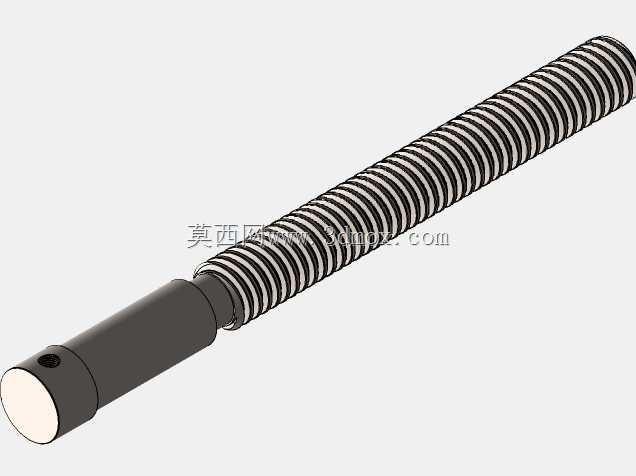

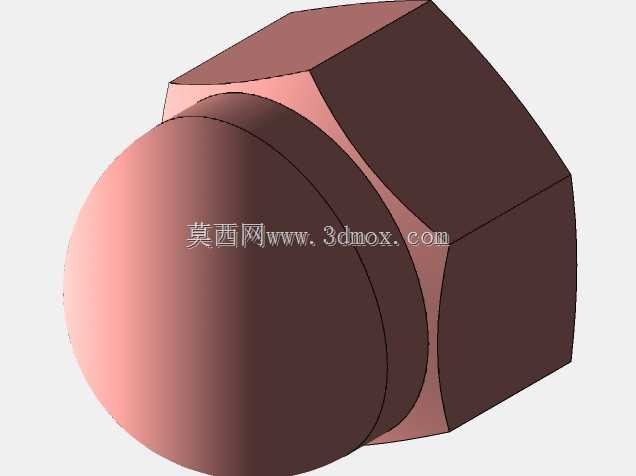

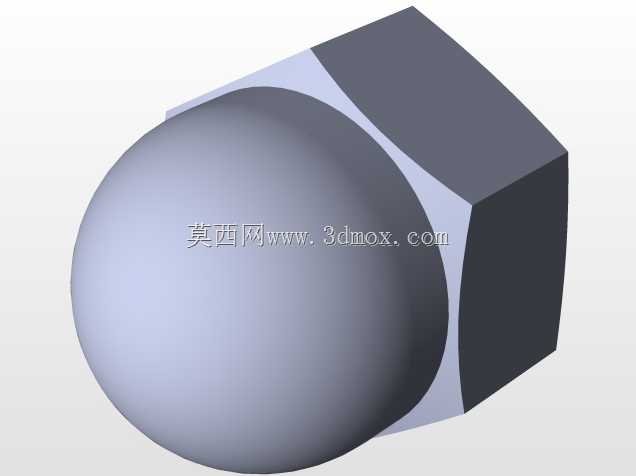

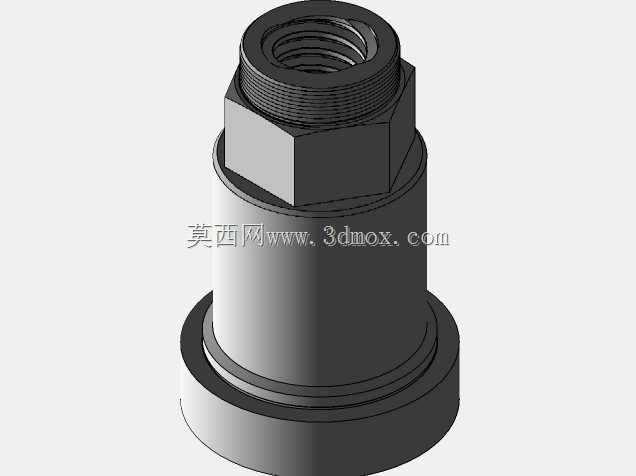

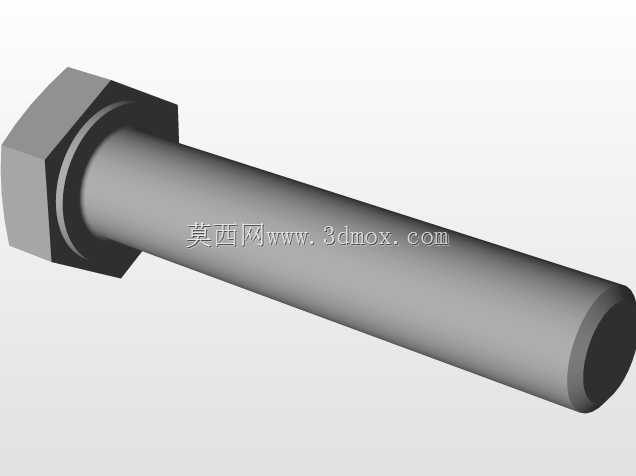

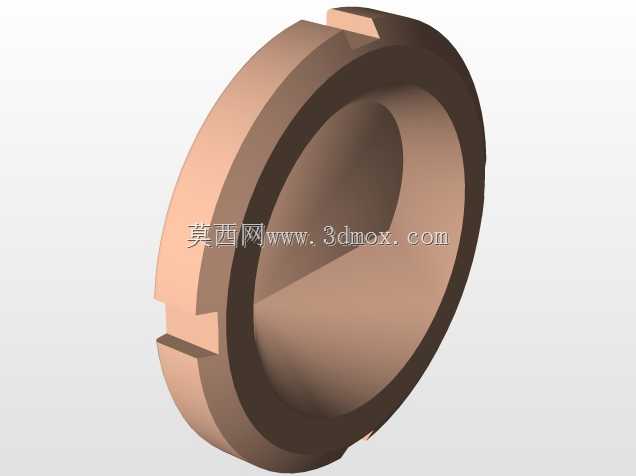

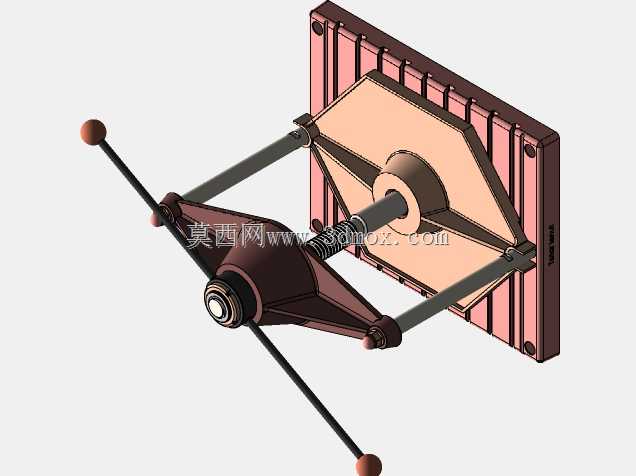

　　在工装夹具、小型压力装配以及通讯器材装夹工位中，这类带旋转螺母压紧结构的螺杆组件是十分常见的执行部件，区别于普通全螺纹压紧螺杆，它将驱动段、导向段、压紧执行段做了功能拆分，能在有限的安装空间内实现稳定的直线压紧动作，同时避免全螺纹传动带来的行程磨损过快问题。从结构细节来看，光杆导向段的直径略小于螺纹段大径，端部设计有横向销孔，用来连接手动拨杆或者外接驱动拨叉，不需要全程旋转整根螺杆，只需要转动配套的旋转螺母，就能带动螺杆沿轴向进给，实现对工件的压紧，这种结构的优势在于螺杆本身只做直线运动，不会跟工件接触面发生相对转动，避免刮伤工件表面，尤其适合表面光洁度要求较高的通讯类零部件装夹场景。套在螺杆上的复位弹簧在设计时做了预压匹配，

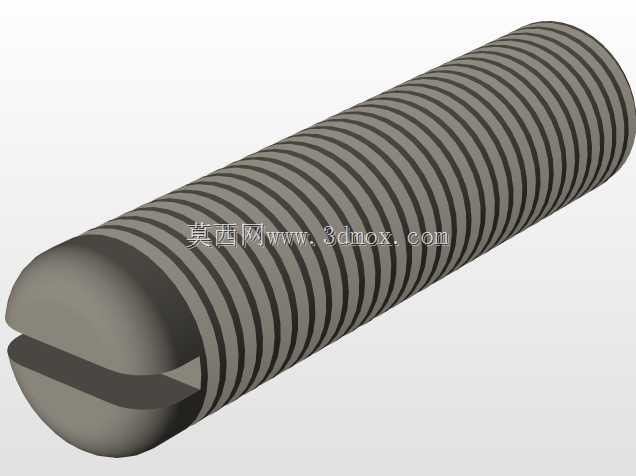

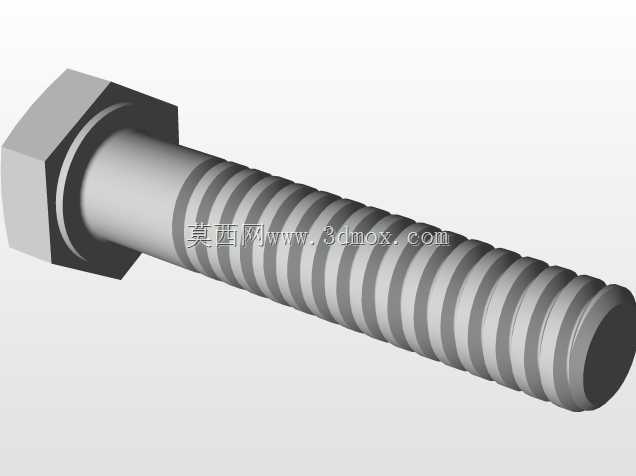

　　弹簧内径跟光杆段保持0.2-0.3mm的配合间隙，既不会在伸缩过程中出现卡滞，也不会因为间隙过大出现偏磨，当旋转螺母反向松开时，弹簧的回弹力会自动带动螺杆退回初始位置，不需要操作人员手动拔拉螺杆，能有效减少装夹操作的辅助时间，在批量小件的装配工位上，这种自动复位的结构能让单次装夹动作缩短两秒左右，长期作业的效率提升十分明显。螺纹段采用的是标准梯形传动螺纹，牙型角30度，相比普通三角螺纹，传动效率更高，耐磨性能更好，能承受更大的轴向压紧力，不会因为频繁的松紧操作出现牙型滑丝问题，螺纹段的长度匹配常规工装的装夹行程范围，在设计安装边界时，需要预留出螺母旋转的操作空间，同时要保证光杆导向段的支撑长度不低于螺杆直径的1.5倍，

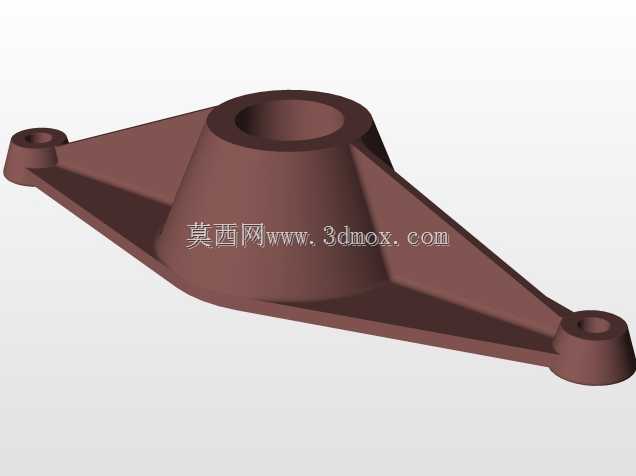

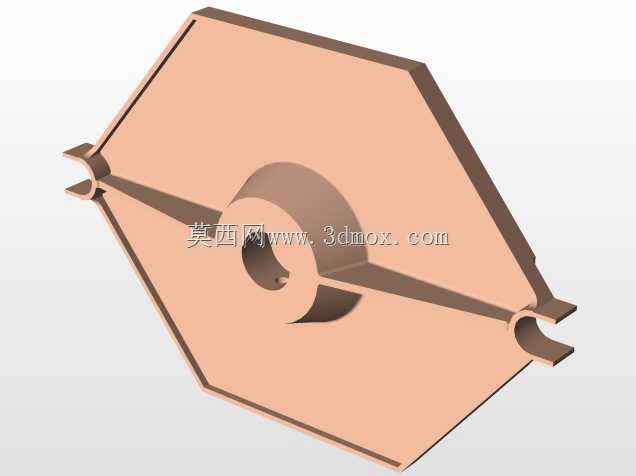

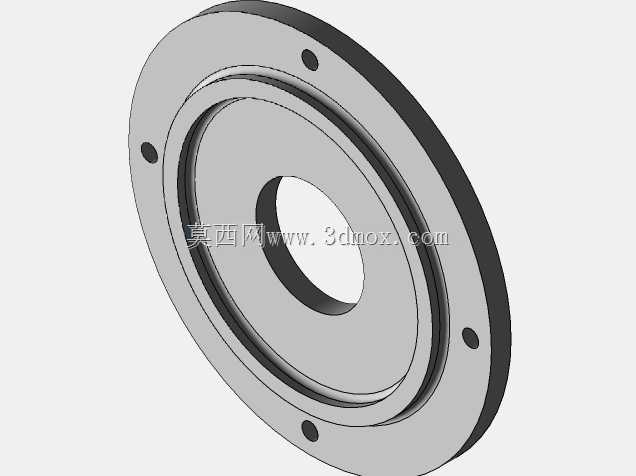

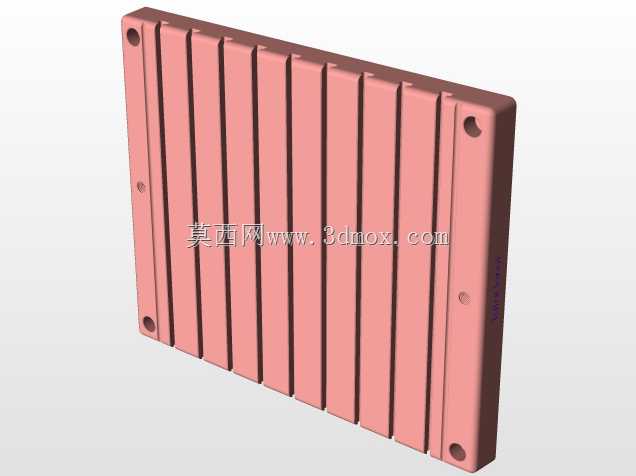

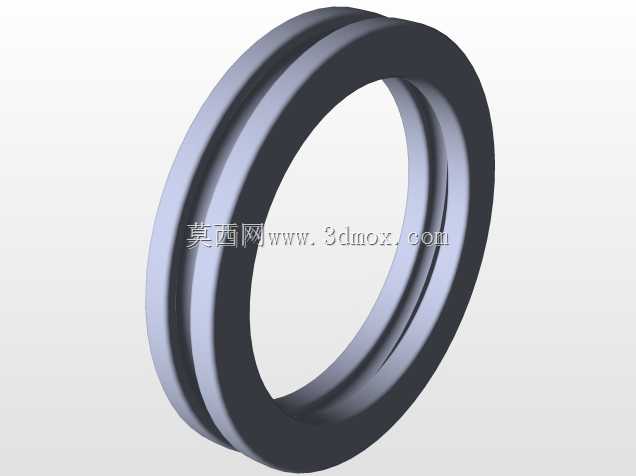

　　避免压紧过程中螺杆出现翘曲偏斜，导致压紧力不均。端部的压紧端面做了平面精磨处理，表面粗糙度控制在Ra1.6以内，跟工件接触时不会出现应力集中点，对于需要均匀压紧的薄壁类通讯零件，这种平端面设计能有效避免工件被压变形，如果遇到异形工件，也可以在端部平面加装定制的压头附件，不需要更换整根螺杆就能适配不同的装夹需求。从安装适配性来看，这类压紧螺杆通常配套在工装基板上使用，基板上需要加工对应的导向孔，跟光杆段采用间隙配合，旋转螺母的支撑端需要加装推力轴承，抵消压紧时产生的轴向反力，减少螺母旋转时的摩擦力，让操作手感更轻便，在长时间高频次使用的工位上，推力轴承的配置能大幅降低螺母跟支撑面的磨损，延长整套机构的使用寿命。在实际选型应用中，

　　需要根据所需的压紧力匹配弹簧的刚度，弹簧刚度太小会导致复位速度慢甚至无法完全退回，刚度过大则会抵消一部分螺母输出的压紧力，导致实际压装力不足，通常设计时会让弹簧的预紧力控制在最大压紧力的10%-15%区间，既能保证可靠复位，也不会过多损耗有效压紧力。另外，螺杆端部的销孔位置做了加厚处理，避免拨杆受力时出现端部开裂，销孔跟拨杆采用小间隙配合，方便磨损后快速更换拨杆，不需要拆解整套压紧机构。这类结构除了通讯类零件装夹，在小型电子元件压装、线束固定工装、小型检测夹具上都有广泛应用，相比气缸压紧结构，它不需要外接气源，没有管路布局的限制，成本更低，维护更简单，适合小空间、低成本的工装场景；相比快速夹钳，它的压紧行程可调范围更大，压紧力可以通过螺母的旋转扭矩精准控制，对于压紧力有明确要求的装配工序，适配性更强。建模过程中需要重点关注螺纹段跟光杆段的同轴度，同轴度公差控制在0.05mm以内，否则会导致螺杆进给卡滞，弹簧偏磨；弹簧的两端并紧磨平，保证弹簧受压时的端面跟螺杆轴线垂直，避免出现弹簧侧弯的问题；旋转螺母的端面跟螺纹轴线的垂直度也要控制在0.03mm以内，保证压紧时端面受力均匀，不会出现偏载。
