军用M9刺刀结构三维数模设计

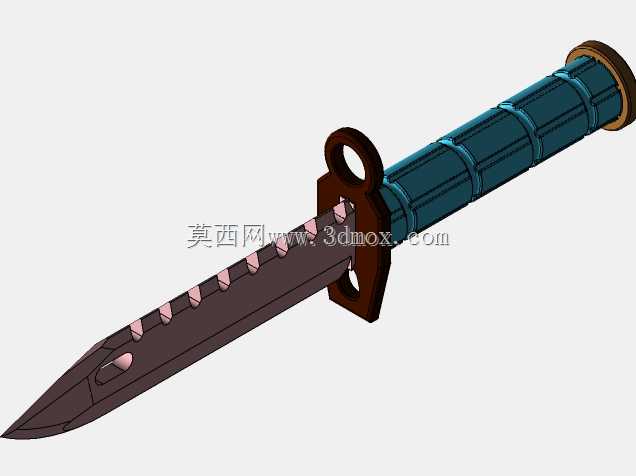

　　本次构建的M9刺刀三维数模，完整还原了该型多用途军用刺刀的全结构细节，建模过程中严格遵循实物测绘的尺寸逻辑，兼顾了装夹适配性、功能拓展性与结构强度的平衡。从实际列装场景来看，该型刺刀主要适配制式步枪的枪口装置，既可以作为近距离白刃格斗的刺杀装备，也可配合刀鞘完成剪切、锯割、开瓶等多场景野外作业需求，是单兵携行装备中兼顾战术功能与生存辅助的核心五金配件。

　　建模阶段首先处理的是刀柄与枪口环的安装边界：枪口定位环的内径严格匹配对应制式步枪的枪口外径公差，环体与护手的连接位置做了加厚过渡处理，避免拼刺过程中应力集中导致环体断裂；刀柄采用分段式防滑槽结构，槽深与槽距完全贴合人手握持的发力角度，柄尾的锁紧卡扣结构做了可动装配预留，能够模拟实际装枪时的卡锁动作，卡扣的行程与锁止角度均按照实物的装拆逻辑设置，确保虚拟装配时不会出现干涉问题。

　　刀身部分的建模重点兼顾了刺杀功能与多用途拓展：刀身开有对称的血槽结构，既可以减轻刀身整体重量，也能在刺入目标时减少负压带来的拔出阻力，刀背位置的锯齿结构按照实际切削角度建模，齿形的间距与刃口角度适配锯割硬质材料的受力需求，刀身靠近护手位置的椭圆开孔，是配合刀鞘剪切轴使用的剪切工位，建模时特意控制了孔位与刃口的相对位置，确保剪切作业时刀身与刀鞘的配合间隙在合理范围内，不会出现卡滞或剪切错位的问题。

　　从结构强度的设计逻辑来看，刀身与护手的连接采用整体嵌装结构，护手的两个定位凸台分别对应刀身根部的两个定位槽，装配后柄芯贯穿整个刀柄内部，尾帽与柄芯采用螺纹连接锁紧，整个结构没有多余的外露连接件，既避免了野外使用时泥沙进入连接缝隙导致的卡滞，也能保证拼刺时的轴向受力完全沿柄芯传递，不会出现刀身松动的问题。刀柄的绝缘衬套结构也在数模中做了分层体现，衬套与柄芯、外套的配合公差按照过渡配合设置，既保证握持时的手感稳定性，也能在剪切带电导线时起到绝缘防护作用。

　　外形尺寸方面，整刀全长控制在300mm级别的合理区间，刀身长度占总长的三分之二左右，重心位置落在护手前方20mm处，这个位置的配重既能够保证刺杀时的刺击力度，也能在握持做切削动作时保持足够的操控灵活性。刀鞘的挂装结构预留了标准装具挂点的安装位，挂点的间距与尺寸适配通用战术腰带的挂扣规格，能够满足日常携行时的快速取放需求。

　　建模过程中对所有棱角位置都做了合理的工艺圆角处理，避免实际加工时出现应力开裂的问题，所有活动部件的配合间隙都按照五金加工的常规公差设置，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现结构晃动。整个数模的结构完全符合实物的装配逻辑，可直接用于结构展示、工艺拆解或者相关配件的二次开发设计，也能作为五金刀具类产品结构设计的参考案例，帮助设计人员理解多用途军用刀具的受力逻辑与功能集成思路。
