90度铝合金直角弯通管路接头结构

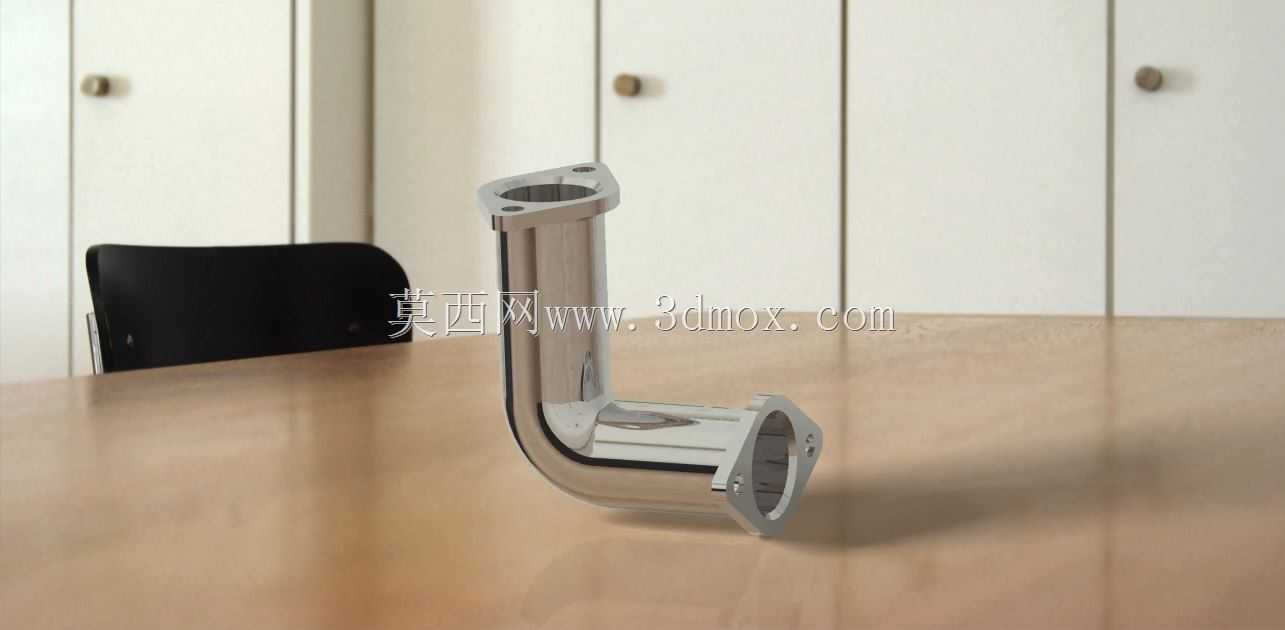

　　在气体输送管路系统的布设场景中，90度直角弯头是改变管路走向、适配设备安装空间的核心连接件，这款铝合金材质的弯通结构，主要面向低压洁净气体输送场景的管路转向需求，常见于实验室气路、小型气动设备的内部管路排布、通讯基站配套气路防护系统等对管路重量、防腐性能有一定要求的布设场景。从实际使用需求出发，这类弯头的核心作用是在有限安装空间内完成管路90度转向，避免管路强行弯折造成的通径缩窄、气阻增大甚至管路开裂问题，相比塑料材质弯头，铝合金材质的结构强度更高，抗外力冲击性能更好，同时重量远低于不锈钢材质弯头，在对设备整体重量有控制要求的场景下适配性更强。设计阶段首先要考虑的是通径一致性，弯头内部的弯曲段做了平滑圆弧过渡，没有直角拐点，

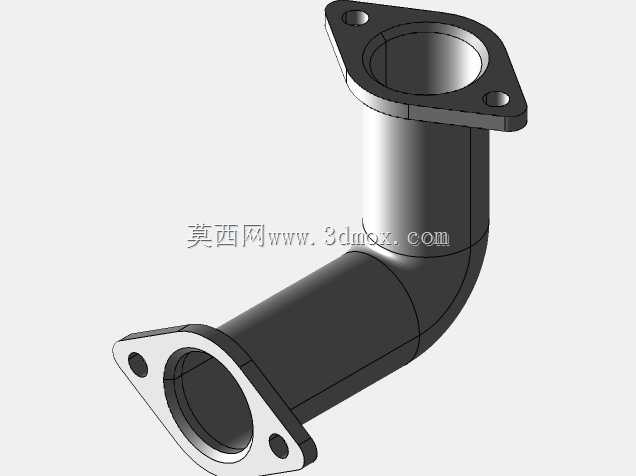

　　能够最大程度降低气体流经时的局部阻力，减少输送过程中的压力损失，避免气流在拐点处形成涡流造成的振动与噪音。两端的连接法兰采用了菱形安装面设计，相比圆形法兰，菱形法兰的两个安装孔位定位更精准，安装时不需要反复调整周向角度，两个螺栓即可完成紧固，适配小通径管路的快速装配需求，法兰端面预留了密封槽安装位，装配时搭配对应规格的密封圈即可实现端面密封，不需要额外缠绕密封材料，能够提升装配效率，同时降低密封失效的概率。从安装边界来看，这款弯头的两个连接端面分别位于相互垂直的两个平面上，弯曲段的外圆弧半径经过严格控制，既保证了内部流道的平滑度，又不会让弯头的外轮廓占用过多安装空间，在设备内部管路密集的区域，能够避开相邻的管路与结构件，

　　减少干涉风险。弯头的主体采用一体成型结构，没有拼接焊缝，避免了焊缝位置容易出现的腐蚀、漏气隐患，铝合金材质表面经过钝化处理，在常规干燥气体输送场景下具备不错的抗腐蚀能力，不需要额外做表面涂装即可直接使用。在结构强度校核阶段，需要重点关注弯曲段的壁厚分布，因为弯制成型过程中弯曲段外侧的材料会被拉伸减薄，内侧材料会被挤压增厚，设计时需要保证外侧最小壁厚满足管路额定压力下的强度要求，避免长期带压工作过程中出现开裂泄漏的问题。两端法兰的安装孔位同轴度、法兰端面与管路轴线的垂直度都是关键形位公差，这些参数直接影响装配后管路的对中精度，如果端面垂直度超差，紧固螺栓后会在接头位置产生额外的装配应力，

　　长期受气流振动影响容易出现密封失效甚至结构断裂的问题。实际选型使用时，需要根据管路的额定工作压力、输送气体的腐蚀特性匹配对应的密封件材质，同时要确认两端连接法兰的孔位间距、通径尺寸与对接管路完全匹配，避免出现装配不上或者通径不匹配造成的气阻增大问题。在通讯类设备的配套气路系统中，这类弯头还需要考虑长期户外工作的耐候性，铝合金材质本身的抗老化性能优于塑料件，在温度变化范围较大的环境下尺寸稳定性更好，不会因为低温脆化、高温软化造成结构失效。
