模块化铝合金景观亭框架结构设计

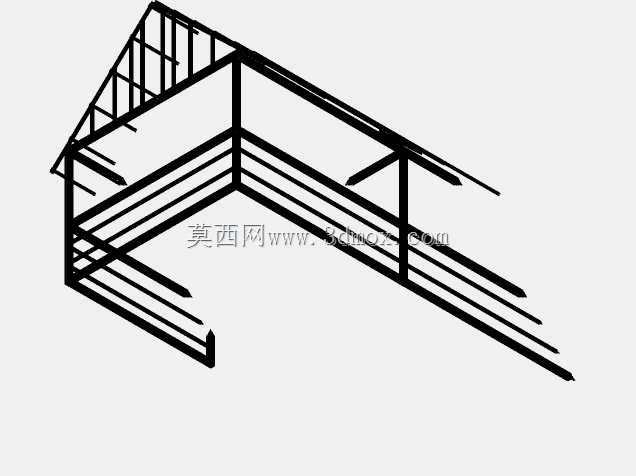

　　这套铝合金亭体框架的三维结构，核心面向户外公共空间的景观配套、临时展陈场馆搭建、园区休憩遮阳场景做结构适配，区别于传统焊接钢结构亭体，全构件采用工业铝型材模块化拼接逻辑，从根源上降低现场安装的动火作业需求，适配市政公园、商业外摆、展会临时场馆这类对施工周期、现场环保要求较高的布设场景。从结构受力逻辑来看，整体框架采用L型转角布局，顶部斜向梁架匹配单坡排水的屋面坡度设计，所有竖向承重立柱与横向连接梁的节点，均采用标准铝型材角槽连接件搭配内置螺栓锁紧，无需现场焊接打磨，构件出厂前即可完成表面阳极氧化处理，安装完成后无需额外做防腐涂装，后期维护仅需定期检查连接件锁紧扭矩即可。设计阶段优先考虑了型材的受力截面选型，

　　竖向主立柱采用大截面矩形铝型材，壁厚预留足够的风荷载冗余，适配沿海开阔区域、高海拔强风区域的户外使用需求，顶部斜梁的排布间距严格匹配常规屋面阳光板、铝塑板的安装跨度，避免后期铺设屋面板时出现跨度过大导致的板面下挠问题。横向分层设置的连接梁，一方面承担整体框架的抗侧力拉结作用，另一方面可直接作为亭体侧边围挡、置物台、宣传展板的安装基座，无需额外在型材上焊接附属安装件，所有附属配件均可通过型材槽口内置的T型螺栓实现位置可调，适配不同场景下的亭体功能改造需求，比如作为展会临时接待亭时，可快速在横向梁上加装宣传画面挂槽、台面支撑件；作为园区休憩亭时，可直接在对应梁位加装坐板靠架。从安装边界来看，

　　整体框架的底部立柱预留了与地面预埋件连接的法兰盘安装位，法兰盘上的长圆孔设计可抵消现场土建施工的预埋件位置误差，降低现场安装的对位难度，所有构件的单根长度均控制在常规物流运输的尺寸限值内，出厂时可按安装顺序打包，现场仅需配备扭矩扳手、橡胶锤即可完成整体组装，无需大型吊装设备配合，适配老旧园区、商业综合体顶层这类大型设备无法进入的布设场景。结构设计阶段同步考虑了后期扩展需求，顶部斜梁的预留槽口可直接加装光伏板支架、照明灯具走线槽，侧边梁架可快速加装透明围挡、防风卷帘的导轨，无需对主体框架做二次打孔破坏，所有附加荷载均通过型材槽口传递到主承重结构，避免局部受力集中导致的型材变形。相较于传统的钢制亭架，

　　这套铝结构框架的自重仅为同规格钢结构的三分之一，对地面基础的承重要求更低，可直接在屋顶花园、临时硬化地面这类承载力有限的区域布设，同时铝型材本身的抗腐蚀特性，无需定期做除锈刷漆维护，全生命周期的维护成本远低于传统钢结构亭体。节点设计上，所有转角位置均采用内置连接件隐藏式安装，框架外表面无突出的螺栓头、焊接疤痕，完成外装后整体线条简洁流畅，适配现代景观、商业展陈的视觉要求，梁架构件的排布预留了足够的水电管线穿行空间，所有穿线位置均做了圆角钝化处理，避免后期穿线时划伤线缆绝缘层。
