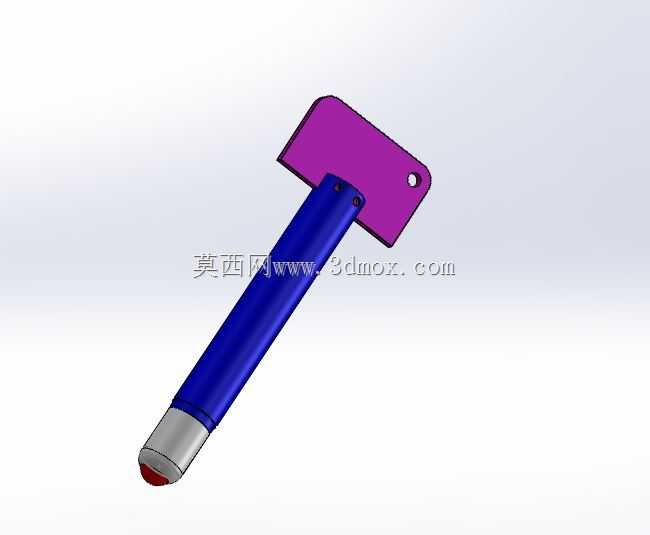

电容式触控手写笔结构设计方案

　　这款电容式触摸笔的设计，核心围绕电容屏触控的交互逻辑展开，首先要明确的是，电容屏的工作原理是通过感知人体电流耦合实现点位识别，因此笔端的导电接触头是整个结构的核心功能件，设计时选用了圆弧过渡的导电软质触头，一方面保证接触时能形成稳定的电容耦合信号，避免触控断触、漂移的问题，另一方面软质材质不会在屏幕表面留下划痕，适配日常高频使用的场景。笔身主体采用圆柱形结构，直径控制在适配成年人握持的尺寸区间，握持段做了细微的表面质感处理，避免长时间持握打滑，笔身长度兼顾便携性与书写握持的舒适度，不会因为过短导致持握局促，也不会因为过长增加收纳负担。笔尾的挂片结构是设计中兼顾实用与便携的部分，挂片上预留了标准挂孔，可以穿挂挂绳，也能直接夹在笔记本、

　　衣物口袋边缘，防止日常携带时遗失，挂片与笔身采用嵌入式连接结构，连接位置做了局部加厚处理，避免反复插拔受力后出现连接断裂的问题。从实际应用场景来看，这类触摸笔主要适配手机、平板等带电容式触摸屏的数码设备，既可以满足日常手写笔记、绘图创作的精细操作需求，相比手指触控能实现更小的接触点位，在点击小图标、手写输入、线稿绘制时能获得更高的操作精度，也能避免冬天戴手套时无法操作电容屏的问题，同时减少手指直接接触屏幕带来的指纹残留，保持屏幕清洁。结构设计过程中，首先拆解了功能模块：最前端的导电触头模块，采用嵌套式结构与笔身主体连接，触头后端设置了限位台阶，装配后不会出现触头回缩或者脱落的问题；笔身主体为中空结构，既可以减轻整体重量，

　　也预留了内部功能拓展的空间，如果后续需要增加主动式电容信号模块、压感组件，不需要大幅修改外部壳体结构就能实现迭代；笔尾挂片与笔身的连接采用卡扣加粘接的双重固定方式，挂片的弯折角度经过反复调整，保证夹在薄款笔记本、手机壳边缘时能有足够的夹持力，不会轻易滑落。在外形尺寸的边界控制上，整体外轮廓没有突出的尖锐棱角，所有边角都做了圆角过渡，笔身最大直径控制在常规笔类产品的通用尺寸范围内，能适配市面上绝大多数通用笔套、笔袋的收纳尺寸，挂片的突出高度经过测算，既保证夹持时的接触长度足够，也不会因为突出过多导致收纳时卡滞。触头的圆弧半径经过多轮测试，半径过小会导致接触面积不足，电容屏无法有效识别触控信号，半径过大则会降低触控精度，

　　最终选定的圆弧尺寸兼顾了识别灵敏度与操作精度，在常规厚度的钢化膜覆盖的屏幕上也能稳定触发触控信号。笔身的材质选用兼顾结构强度与重量控制，不会因为过重导致长时间书写持握疲劳，也不会因为材质过软导致受力后出现笔身弯曲变形的问题，表面的涂层处理兼顾耐磨性能与握持触感，日常使用中与口袋、笔袋反复摩擦也不会轻易出现掉漆、磨损露底的问题。从装配逻辑来看，整个产品的零件数量控制在较少的区间，导电触头、笔身主体、尾盖挂片三个主要零件通过卡扣配合就能完成主体装配，不需要额外的复杂紧固件，既降低了装配工序的复杂度，也减少了长期使用后紧固件松动导致的结构异响、零件脱落问题。针对日常使用中可能出现的跌落场景，笔身两端的结构都做了局部加厚，触头位置设置了缓冲台阶，跌落时触头先接触受力的情况下，缓冲结构能吸收部分冲击能量，避免内部结构或者触头损坏，尾端挂片的连接位置做了圆弧过渡的加强筋，跌落受力时不会出现应力集中导致的挂片断裂。在实际使用的交互体验上，笔身的重心位置经过调整，设置在靠近握持段的位置，持握书写时的重心更贴合手部发力习惯，长时间书写绘图也不容易产生手部酸胀的感觉，导电触头的阻尼感经过适配，在玻璃材质的屏幕表面滑动时不会出现过于生涩或者过于顺滑难以控制的问题，能匹配手写、绘图时的操作手感需求。
