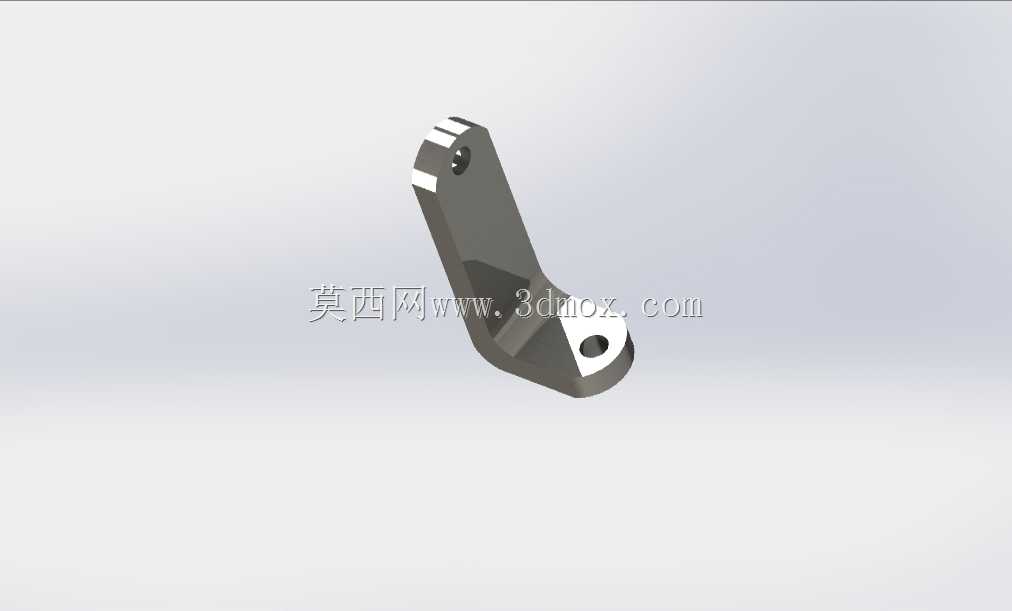

L型带孔连接支撑固定支架结构

　　这类L型弯折支撑件在轻工自动化设备、小型通讯终端架设、民用五金装配场景中应用十分广泛，日常在桌面设备固定、小型工装的侧向支撑、户外便携通讯设备的挂载点位都能见到同结构的零件身影。从结构功能来看，该零件主要承担两个方向的载荷传递：一端通过通孔完成与基座的刚性固定，另一端的带孔耳位用于铰接活动杆件或者挂载外接部件，能够同时承受垂直方向的静载荷与小幅摆动带来的交变切向力，在小载荷支撑场景下可以替代复杂的焊接支架，减少现场装配的焊接工序，降低装配难度。

　　设计过程中首先要确定两个安装孔的中心距参数，这一尺寸直接决定支撑件的力臂长度，若中心距设计过大，支撑臂在受载时会产生过大的弯曲形变，长期使用容易在弯折处产生应力集中导致断裂；若中心距过小，则无法满足安装空间的避让需求，容易和周边其他零部件产生装配干涉。弯折处采用了大圆角过渡设计，而非直角弯折，这一细节是为了规避直角处的应力集中问题，在冲压或者铣削成型过程中，大圆角结构也能减少加工时的应力残留，提升零件的整体抗疲劳强度，在承受反复的小幅振动载荷时，不会轻易在弯折位置出现裂纹。

　　零件两端的安装孔均做了沉孔或者倒角处理，这一设计是为了让紧固件安装后端面能够完全贴合支撑面，避免螺栓头部凸起影响其他部件的安装，同时倒角结构能够引导紧固件快速对准孔位，提升装配效率。支撑臂的主体截面采用了等厚度设计，在保证结构强度的前提下尽可能减少材料用量，降低零件自重，对于需要便携移动的设备来说，轻量化的支撑件能够有效降低整体设备的负重。从安装边界来看，该零件的基座安装面为平面，安装时需要保证基座贴合面的平面度公差在0.1mm以内，若贴合面存在凸起或者倾斜，会导致支撑件安装后产生内应力，长期受载下容易出现变形；铰接端的孔位公差采用H7级精度，能够和标准销轴实现间隙配合，保证铰接部件转动顺畅，不会出现卡滞或者旷量过大的问题。

　　在实际选型应用时，需要根据实际承载的载荷大小调整零件的壁厚参数，若用于承载超过5kg的挂载部件，需要适当增加支撑臂的壁厚，或者在弯折处增加加强筋结构，进一步提升结构刚性；若用于轻载场景，比如小型天线的支撑、桌面设备的侧向固定，现有等厚度结构完全可以满足使用需求。零件的两个安装孔轴线呈垂直分布，这一布局决定了它的支撑方向为垂直于基座平面的侧向支撑，安装时需要注意铰接孔的轴线方向要和活动部件的转动轴线保持平行，否则会导致活动部件转动时出现别劲的问题，加剧销轴和孔位的磨损。

　　从加工工艺角度来看，该零件既可以采用整块铝合金铣削成型，用于对重量和精度要求较高的场景，也可以采用钢板冲压弯折成型，用于大批量、低成本的民用产品装配场景，两种加工方式都能保证零件的尺寸一致性，铣削成型的零件表面精度更高，冲压成型的零件生产效率更高，成本更低，可以根据实际的应用场景和批量需求选择对应的加工方式。零件表面没有多余的装饰结构，所有的结构特征都服务于安装和承载功能，没有冗余设计，整体结构紧凑，占用安装空间小，适合在狭小的设备内部空间使用，不会过多挤占其他零部件的布置空间。
