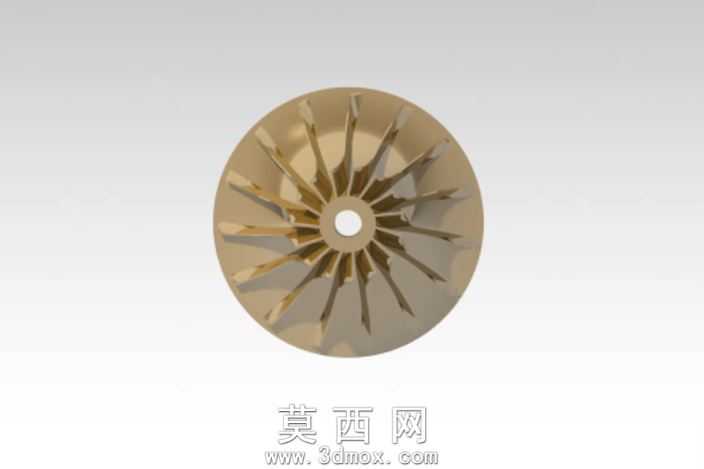

离心压缩机叶轮结构三维设计作品

本作品为离心压缩机核心叶轮部件的三维设计成果，建模过程严格遵循离心式流体机械的气动设计准则，从子午流道轮廓绘制入手，先确定叶轮的进口直径、出口直径、轮盘轮盖的型线曲率，保证流道的通流截面变化符合气流增压的流动规律，避免出现局部流速突变引发的流动损失。建模阶段采用参数化草图驱动特征生成的方式，先绘制单个叶片的翼型截面，叶片型线采用后弯式设计，兼顾压比与效率的平衡，通过圆周阵列命令生成全部叶片，每个叶片与轮盘、轮盖的衔接位置均做了平滑过渡处理，消除尖锐棱角带来的应力集中问题，同时还原了叶轮中心的安装定位孔、孔位周边的加强凸台结构，保证与主轴装配的同轴度要求。材质渲染阶段选用高强度铝合金作为叶轮的模拟材质，还原了金属毛坯加工后的哑光金属质感，对叶片表面、轮盘端面做了细微的机加工纹理处理，让模型视觉效果更贴近实际工业产品的真实状态。结构设计上充分考虑了离心压缩机高速运转的工况特性，叶片厚度从进口到出口采用渐变设计，进口边较薄降低气流入口冲击，出口边适当加厚提升结构强度，轮盘与轮盖的壁厚经过受力校核，能够承受高速旋转产生的离心载荷，整体结构无多余冗余特征，所有几何特征均服务于气动性能与结构可靠性的双重需求。设计过程中反复调整叶片的安装角、叶型弯曲度，确保气流在叶轮流道内能够平稳完成动能到压力能的转换，避免出现气流分离、二次流等不利流动现象，模型的所有几何尺寸均符合离心压缩机的常规设计规范，可用于后续的气动仿真分析、结构强度校核、加工工艺编制等工作，完整还原了离心压缩机叶轮从概念设计到三维实体落地的全流程建模逻辑，每个特征的生成都有对应的工程设计依据，不存在随意构建的无效几何结构。
