80×40规格Maytec工业挤压铝型材截面结构

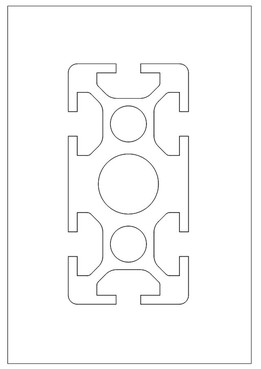

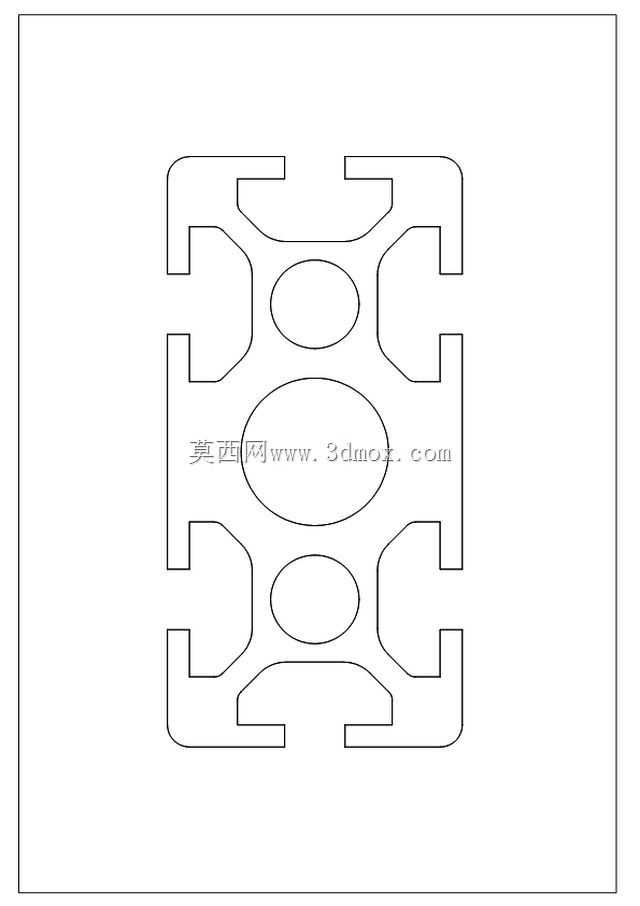

　　在非标自动化设备搭建、工业防护围栏制作、输送线侧梁选型这类场景里，挤压铝型材的截面选型直接决定了整套框架的负载能力、装配灵活度与后期改造成本，这款80×40规格的Maytec挤压棒截面，就是针对中等负载框架场景设计的通用型型材结构。从截面结构来看，整体外轮廓尺寸严格控制在80mm×40mm的边界内，四个侧边均设计了内凹式T型槽结构，槽口的开口宽度、槽底深度完全适配标准T型螺栓的安装尺寸，不需要额外在型材上打孔攻丝，只需要将配套螺栓的头部卡入槽内，就能实现任意位置的连接件固定，不管是拼接直角框架、安装亚克力防护板，还是固定传感器安装支架、走线槽这类附属配件，都能灵活调整安装位置，不会受预制孔位的限制。截面中部的三个椭圆形空腔设计，

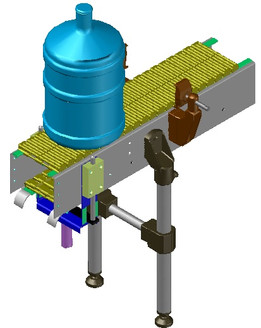

　　并非单纯为了减重，上下两个尺寸较小的椭圆腔，主要作用是提升型材垂直方向的抗扭刚度，避免长跨度安装时型材出现侧向扭转变形，中间尺寸较大的椭圆腔则是核心的受力承载结构，在保证型材整体抗弯截面模量满足中等负载要求的前提下，尽可能减少了铝合金材料的用量，兼顾了结构强度与材料成本的平衡。四个角部的圆弧过渡设计，一方面是挤压生产过程中金属流动的工艺需求，避免尖角位置出现材料填充不足、应力集中导致的型材开裂问题，另一方面也能避免安装调试过程中尖锐边角划伤操作人员，符合工业设备的安全设计要求。在实际选型应用中，这款型材常被用作小型输送线的主体侧梁，搭配同系列的角码、端盖、脚轮连接件，可以快速搭建出高度可调的输送线支架，

　　也可以用于设备防护围栏的横向主横梁，40mm方向的厚度足够承受常规的侧向冲击力，80mm方向的宽度则能保证围栏整体的平面稳定性，不会因为人员倚靠或者设备振动出现明显晃动。设计这类型材截面的时候，需要重点考量几个核心边界：首先是T型槽的尺寸公差，槽口宽度的公差必须控制在±0.2mm以内，公差过大会导致螺栓卡入后出现旷量，框架拼接后整体刚性不足，公差过小则会导致螺栓无法顺利滑入槽内，增加现场装配的难度；其次是型材的壁厚设计，槽口位置的壁厚不能低于2mm，否则紧固螺栓的时候容易出现槽口变形，导致连接失效，空腔之间的连接筋厚度也要匹配整体的受力需求，避免在受弯时筋位先出现断裂；另外还要考虑挤压模具的使用寿命，截面的壁厚要尽可能均匀，

　　避免出现局部壁厚差过大的情况，否则挤压生产时不同位置的金属流动速度不一致，不仅会导致型材出现弯曲、扭拧的变形缺陷，还会大幅降低模具的使用寿命，增加生产环节的成本。在安装边界上，这款型材的端面连接可以采用端面连接板或者内置角件的连接方式，采用内置角件连接时，角件的安装位置距离型材端面的最小距离不能小于15mm，避免螺栓紧固时型材端部出现开裂；如果是用于长跨度的横梁安装，两个支撑点之间的最大跨度建议不超过2米，跨度过大时需要在型材中部增加加强支撑，避免长期负载下型材出现不可逆的弯曲变形。另外，型材表面的阳极氧化层厚度也有明确的工程要求，常规工业场景下氧化层厚度不低于10μm，就能满足一般环境下的防腐蚀需求，如果是在潮湿或者有轻微腐蚀的车间环境使用，需要选择氧化层厚度15μm以上的规格，避免长期使用后型材表面出现氧化锈蚀，影响外观与连接精度。很多结构工程师在选型时容易忽略型材的截面惯性矩参数，这款80×40规格的型材，绕强轴的截面惯性矩完全满足中等负载的承载需求，在搭配脚杯作为设备底座框架时，单根型材的垂直承载能力可以达到数百公斤，足够支撑大部分中小型工业设备的重量，不需要额外增加钢制加强衬板，就能保证框架的整体稳定性。
