桶装五加仑水输送堆积设备结构

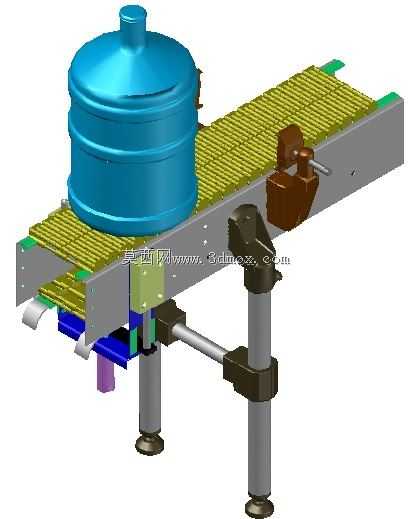

　　这套输送结构主要面向桶装饮用水生产灌装后段的工位转运需求，适配五加仑标准桶装水的输送、暂存堆积工序，在灌装线、套袋工位、码垛前置段都能找到对应的应用场景，解决桶装水在不同工序间流转时的硬接触磕碰、工位缓存不足的问题。设备采用链板式承载面设计，链板表面做防滑凸点结构，刚好匹配五加仑桶底部的环形加强筋轮廓，桶身放置后不会在输送过程中出现径向滑移，即使在启停加速阶段也能保持位置稳定，避免桶身倾倒影响线体连续运行。支撑结构采用双立柱可调式设计，立柱为圆形空心钢型材，通过抱箍式锁紧结构连接横撑与输送主体架，安装时可根据前后对接设备的高度差调整输送面的整体高度，调整范围覆盖常规灌装线0.7米到1.1米的主流高度区间，支脚底部配置可调脚杯，

　　能够抵消安装地面的不平整度，保证线体整体水平度偏差控制在每米1毫米以内，避免桶身在输送过程中出现单侧偏移。线体侧边配置的阻挡机构是这套结构的核心功能部件，采用摆臂式阻挡设计，当后端工位出现堵料、需要暂存桶身时，阻挡摆臂抬升，挡住前行的桶身，后续输送过来的桶身会在链板面上依次堆积，此时链板持续运行但桶身处于静止状态，不会出现桶身与链板的硬摩擦刮花桶身外壁，也不会因为硬碰撞导致桶盖密封松动出现渗液问题；当后端工位放行时，阻挡摆臂按顺序下放，桶身依次向前输送，保证工位间的物料供给节奏匹配。设计过程中重点考虑了桶装水的载荷特性，单桶五加仑水满载重量接近20公斤，线体框架采用折弯钢板焊接成型，内部衬有加强筋板，

　　每米长度的额定承载能力不低于120公斤，可同时满足6桶满载桶装水的堆积暂存需求，不会出现框架下挠变形的问题。驱动端配置在输送线的出料侧，采用轴装式驱动结构，减少传动环节的功率损耗，张紧机构设置在从动端两侧，通过调整螺栓张紧链板，张紧行程不小于50毫米，方便后期维护时更换链板、调整张紧度。线体的安装边界需要注意，两侧预留不小于150毫米的维护空间，用于调整阻挡机构、检修驱动部件，进料端与前段灌装设备的出料口对接间隙控制在20毫米以内，避免桶底卡入间隙，出料端与后续设备的对接高度差不超过5毫米，保证桶身平稳过渡。阻挡机构的触发可配合线体两侧的光电检测元件，当检测到后端工位桶身到位后自动触发阻挡动作，不需要人工干预，

　　适配自动化生产线的连续运行需求。链板采用模块化拼接设计，单块链板损坏时可单独拆卸更换，不需要拆解整段线体，大幅降低后期维护的时间成本。支撑横撑采用方形钢管连接两侧立柱，保证整体框架的抗扭刚度，即使线体长度达到2米，满载运行时也不会出现立柱晃动的问题。在实际应用中，这套结构也可适配其他尺寸接近的圆桶类物料输送，只需要调整阻挡摆臂的高度与接触块的弧度，就能快速切换适配不同规格的容器，不需要对主体框架做大幅改动，具备一定的通用适配性。设计时还考虑了日常清洁的需求，线体框架表面做喷塑处理，耐水冲洗，链板缝隙控制在3毫米以内，不会残留灌装过程中滴落的水渍与杂物，清洁时可直接用高压水枪冲洗表面，不会出现锈蚀问题。阻挡摆臂的接触块采用聚氨酯材质，硬度控制在邵氏60度，接触桶身时不会产生硬碰撞噪音，也不会刮花桶身的印刷标签，满足饮用水生产车间的噪音控制与外观质量要求。
