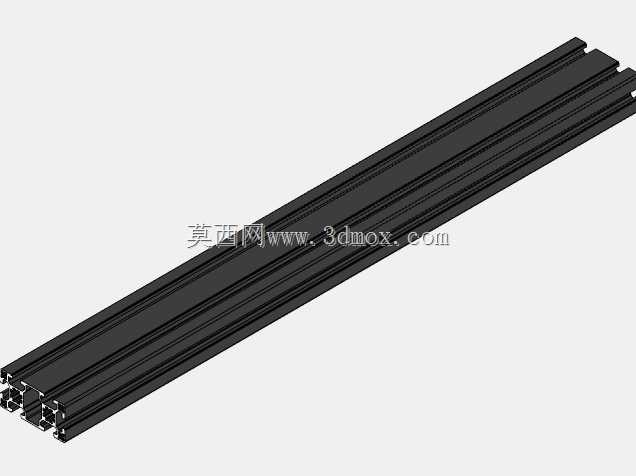

40x80规格工业挤压铝型材结构

　　在非标自动化设备搭建、生产线机架组装、工业防护围栏布设的场景里，这类截面规格为40x80的挤压铝型材是应用频次极高的基础结构构件，不同于等截面的4040型材，它的截面长宽比达到2:1，在单方向的抗弯承载能力上有明显优势，适合作为设备机架的主梁、输送线的侧边支撑、大型防护结构的横向承力杆件使用。从截面设计来看，这款型材沿长度方向均匀分布多道T型安装槽，槽道的尺寸符合通用工业铝型材的装配标准，不需要对型材做额外的钻孔、焊接加工，只需要配套的T型螺栓、法兰螺母就可以完成各类连接件、脚轮、脚杯、面板、防护板的快速装配，能大幅缩短设备搭建的周期，也方便后期对设备结构做调整、改造，不会像焊接钢结构那样一旦成型就难以改动。

　　型材的壁厚设计兼顾了结构强度与轻量化需求，在常规的静态承载场景下，作为跨度1米以内的横梁使用时，配合对应的角件连接，完全可以承载常规的气动元件、小型输送模组、电气安装板的重量，不会出现明显的挠度变形；如果是用于大跨度的承载场景，也可以通过在型材槽道内加装钢制加强筋的方式，进一步提升整体的抗弯性能，不需要更换更大截面的型材，就能适配更高的承载需求。从安装边界来看，这款型材的截面外轮廓尺寸为40mm×80mm，所有安装槽的中心距都遵循通用铝型材的模数设计，和同系列的4040、4080、40120型材可以实现无缝拼接，角槽连接件、内置连接件、端面板等配件都能通用，不需要单独开模定制配套连接件，能有效降低物料采购的种类与库存压力。

　　型材的表面做了阳极氧化处理，表层的氧化膜厚度满足工业使用场景的耐磨、防腐蚀要求，在普通的车间环境下长期使用不会出现锈蚀、表层脱落的问题，不需要额外做喷漆、镀锌等表面处理，外观质感统一，也方便后期清洁维护。在实际的结构设计过程中，选用这款型材的时候，需要提前核算承载方向的受力情况，因为它的两个方向的截面惯性矩差异较大，要将80mm的高度方向对准受力的弯折方向，才能最大化发挥型材的结构强度，如果方向装反，承载能力会下降60%以上，容易出现结构变形的问题。另外在拼接长尺寸框架的时候，型材的端面可以使用端面连接板进行拼接，拼接位置的强度可以达到整根型材强度的80%以上，完全可以满足长跨度机架的使用需求，不需要定制超长尺寸的型材，

　　降低运输与加工成本。型材的槽道还可以嵌入密封条、有机玻璃板、钣金防护板，用来做设备的安全防护围挡，不需要额外做安装框架，直接将板材嵌入槽道内就可以完成固定，密封性能良好，也能防止设备运行过程中的碎屑、切削液飞溅到设备外部。在电气安装场景下，这款型材的槽道还可以用来布设气管、电缆，配合线槽盖板可以将管线完全隐藏在型材槽道内，让设备的整体外观更整洁，也避免管线外露被剐蹭损坏的风险。和传统的钢结构方管相比，这款挤压铝型材的密度只有钢材的三分之一左右，整体重量更轻，搬运、组装的过程不需要大型吊装设备，两到三个装配工人就可以完成整套机架的搭建，而且装配过程没有焊接产生的烟尘、变形问题，装配精度更容易保证，所有连接位置的形位公差可以控制在0.5mm以内，满足自动化设备对安装基准的精度要求。在3C电子组装生产线、包装设备机架、光伏组件检测设备框架、工业机器人安全围栏等场景中，这款40x80的铝型材都是核心的结构用材，它的标准化设计让不同厂家生产的同规格型材都可以互换使用，不会出现配件不兼容的问题，也方便设备后期的维护与零部件更换。
