3000mm可调支脚滚筒重力输送架

　　在车间零散工件转运、包装线末端接驳、仓储分拣段的物料输送场景里，无动力重力滚筒线一直是低成本高适配性的选择，这款长度3000mm的重力输送架，就是针对中小载荷箱体、工装托盘的平面转运需求设计的无动力输送设备。不同于动力滚筒线需要配套电机、传动链、电控系统的复杂配置，这款设备完全依靠输送面的微小倾斜角度，让载具依靠自身重力完成从进料端到出料端的滑移，全程不需要额外动力输入，后期运维几乎没有易损电气件的更换成本，非常适合短距离、固定流向的物料转运环节，比如装配工位之间的工件流转、仓储区到打包台的纸箱输送、注塑机出料端的接料输送，都能通过这类设备减少人工搬运动作，降低一线操作的劳动强度。

　　从结构设计来看，这款输送架的主体框架采用工业铝型材拼装而成，型材之间通过标准角件和螺栓锁紧，不需要焊接作业，后期如果需要调整输送长度、增减分支段，只需要拆解对应位置的紧固件就能完成改造，适配车间布局调整的灵活度远高于焊接钢架结构。输送面的滚筒采用等间距排布，滚筒的轴端直接卡接在铝型材的专用槽位内，不需要额外加工安装孔，单根滚筒如果出现磨损、卡滞的情况，只需要向上抽出就能快速更换，不需要拆解整段机架，大幅缩短设备停机维护的时间。支脚部分设计了可调结构，每个支脚底部都配置了可调脚杯，安装时可以根据现场地面的平整度单独调整每个支脚的高度，一方面可以让整段输送线保持水平方向的直线度，避免滚筒面出现高低差导致物料滑移时跑偏、卡滞，另一方面可以精准调整输送面的倾斜角度，根据输送物料的重量、底部摩擦系数调整坡度，保证物料既能依靠重力顺畅滑移，又不会因为坡度过大导致物料滑行速度过快冲出输送线末端。

　　尺寸边界上，这款输送架的有效输送长度为3000mm，机架整体宽度根据滚筒长度适配常规的400-600mm宽度的纸箱、工装托盘，支脚的可调行程覆盖了车间常用的700-900mm工作面高度范围，可以和不同高度的工作台、装配线、打包台完成接驳，不需要额外做过渡衔接结构。安装时不需要做地面预埋固定，只需要将四个支脚的脚杯调整到统一高度，锁紧脚杯的锁紧螺母就能完成设备部署，后期移位时只需要2-3名作业人员就能抬动转移，不需要动用吊装设备，非常适合多品种小批量生产的柔性车间使用。

　　在实际选型适配时，需要注意这类重力输送架的单段载荷上限，因为没有动力辅助，输送物料的单重不宜超过单根滚筒的额定载荷，同时物料底部需要有足够的平整接触面，避免底部凹凸不平的工件卡入滚筒间隙；如果输送的是软包装物料，还需要缩小滚筒的排布间距，避免软包下垂卡滞。这款设备的滚筒采用镀锌表面处理，具备基础的防锈能力，在常规干燥车间环境下长期使用不会出现表面锈蚀污染工件的问题，框架铝型材的表面阳极氧化层也能耐受车间日常的油污、灰尘侵蚀，日常只需要定期清理滚筒缝隙里的杂物，检查脚杯的锁紧状态就能维持稳定运行。

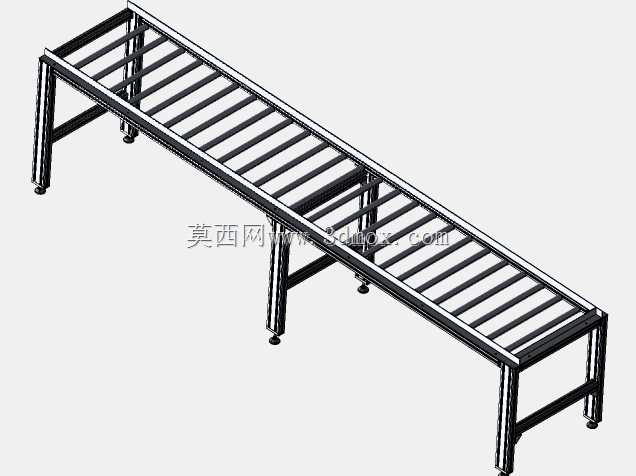

　　从建模逻辑来看，这款模型完整还原了铝型材框架的槽位结构、滚筒的装配关系、可调脚杯的调节结构，没有做过度的简化处理，结构设计人员在做车间布局规划时，可以直接调用这款模型导入整体生产线布局，不需要重新绘制基础结构，也可以根据自身的输送需求调整滚筒间距、框架长度、支脚高度参数，快速衍生出适配不同场景的输送线结构，大幅缩短非标输送设备的设计周期。需要注意的是，重力输送线的倾斜角度没有统一的固定值，需要根据实际输送的物料材质、重量反复调试，比如表面光滑的塑料纸箱倾斜角度可以控制在2-3度，底部摩擦系数较大的木质托盘则需要适当加大坡度，调整时可以通过支脚的可调结构逐段微调，直到物料滑行速度稳定在可控范围内，避免出现物料滑行停滞或者冲出现象。
