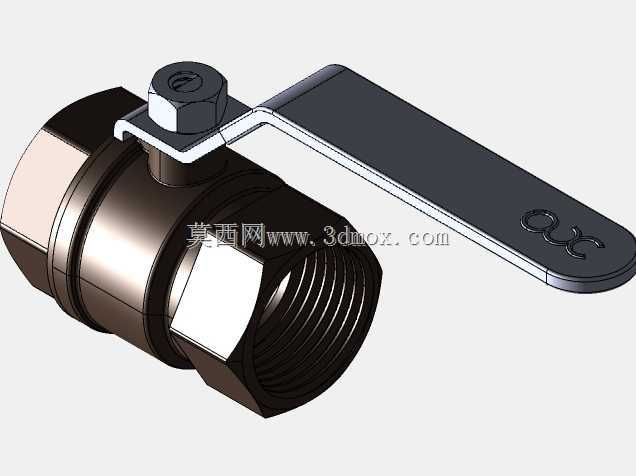

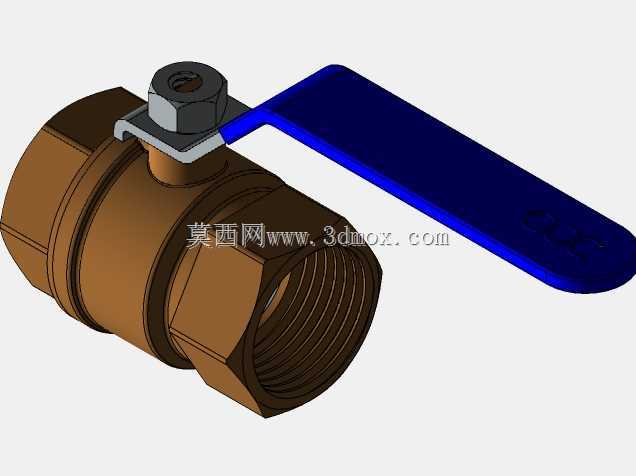

内螺纹连接手动球阀三维结构设计

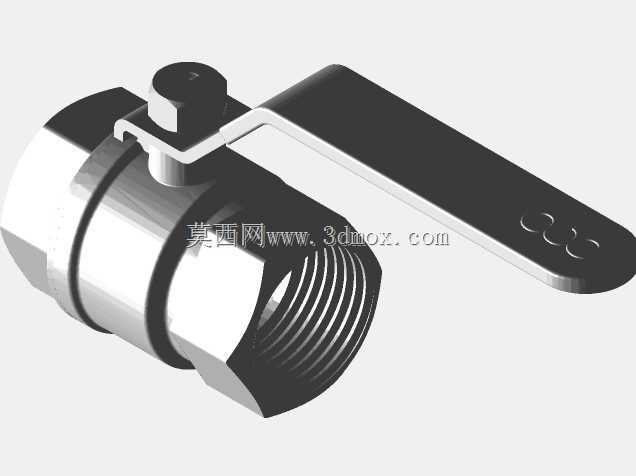

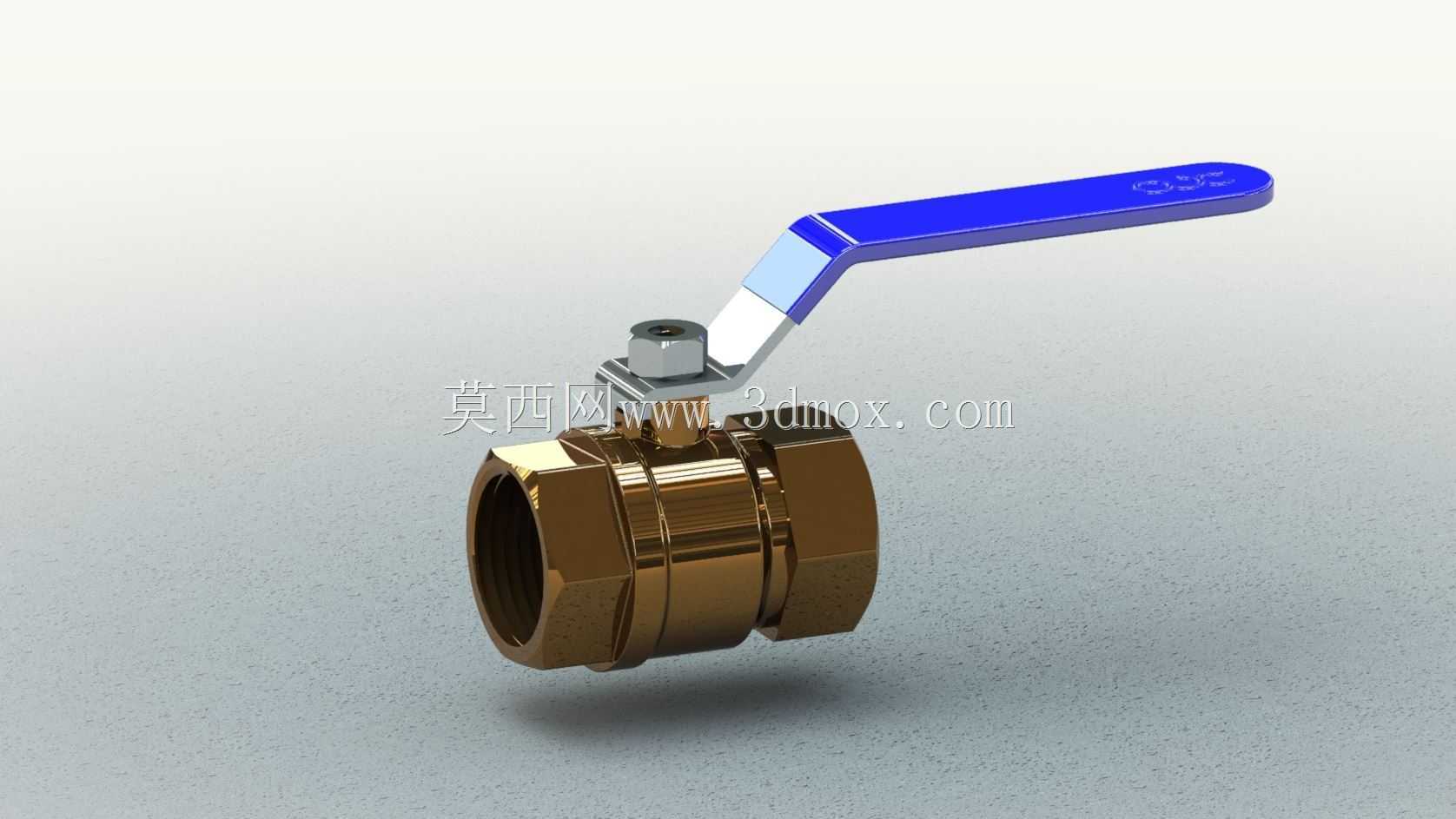

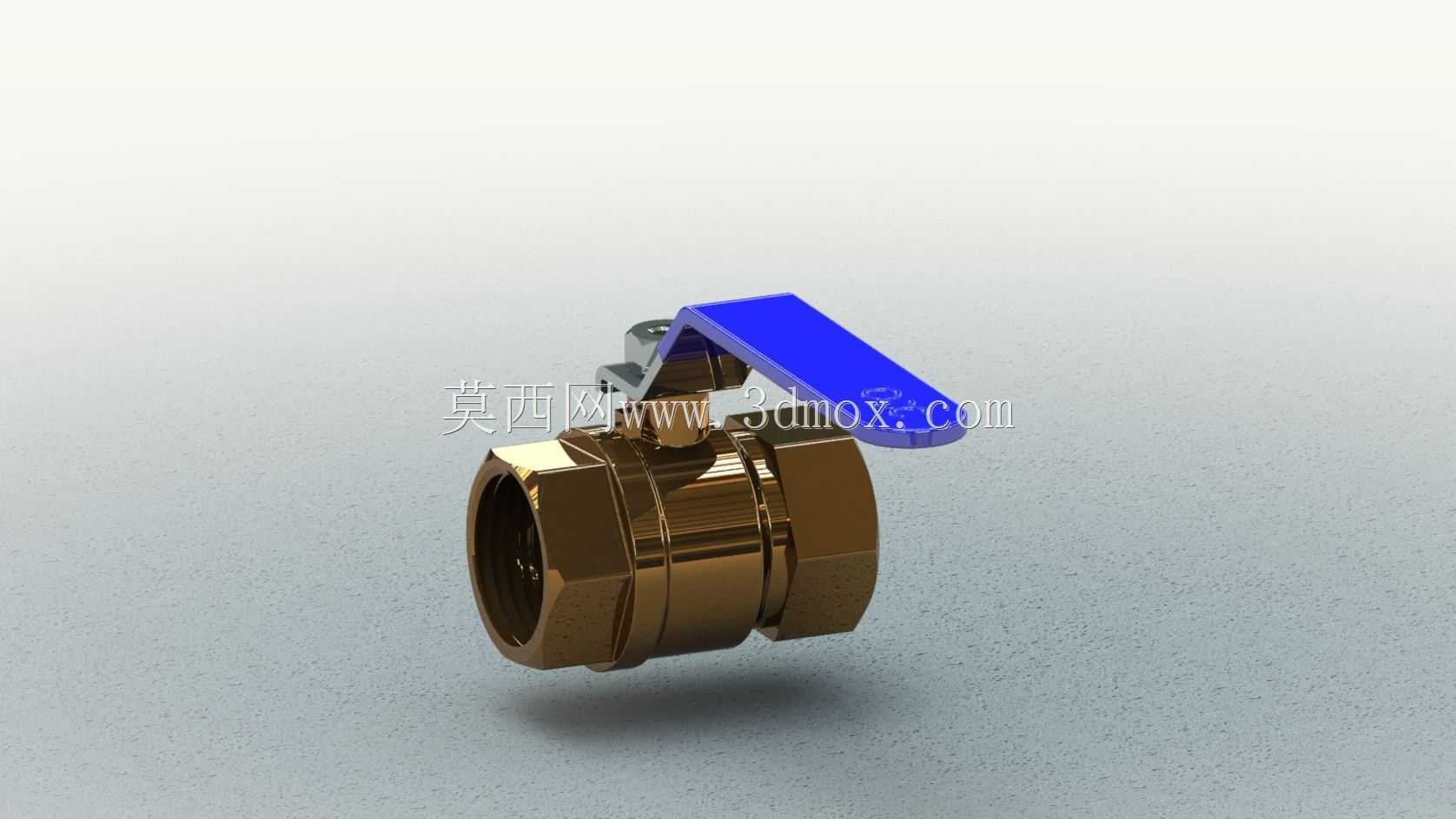

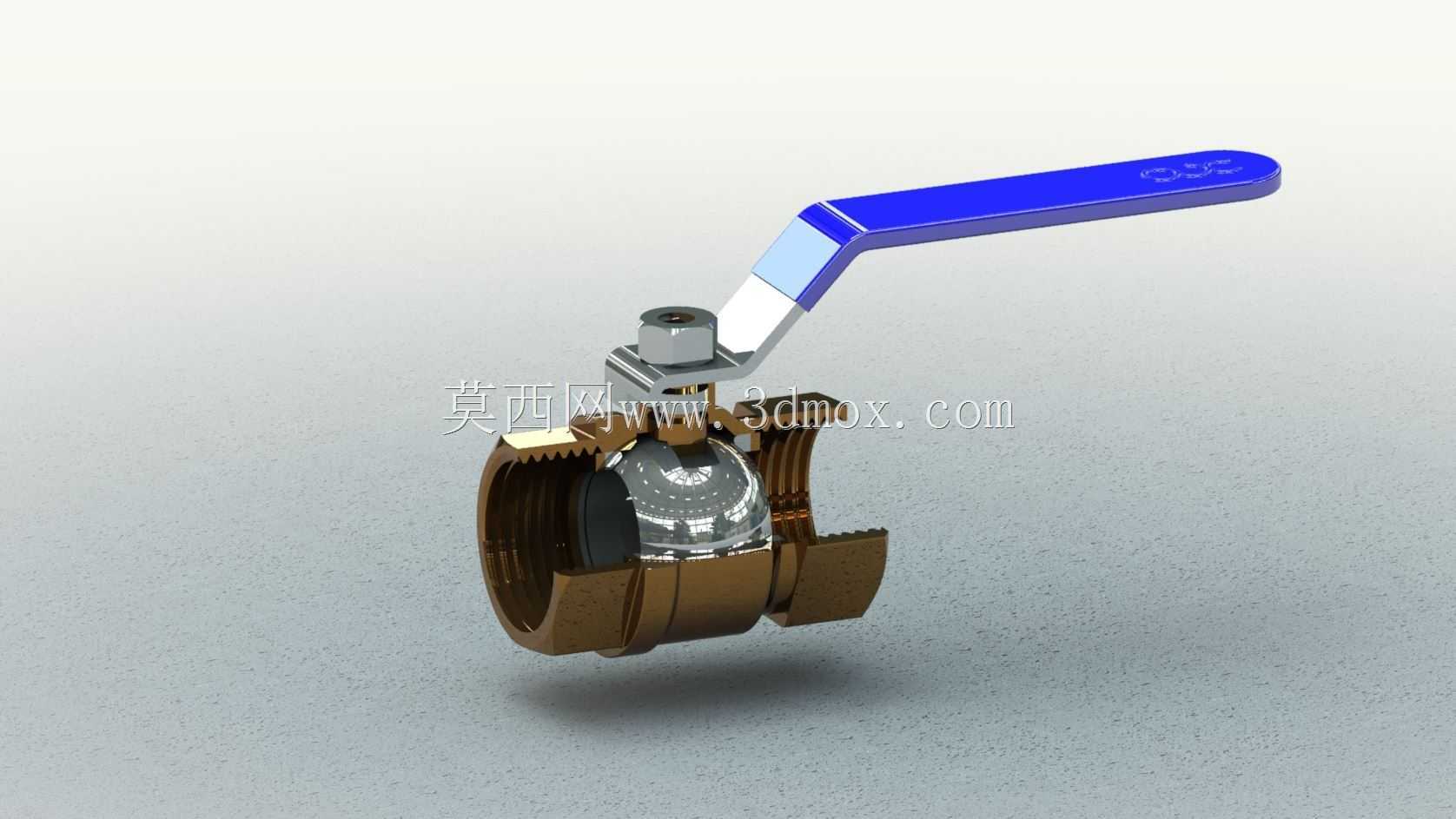

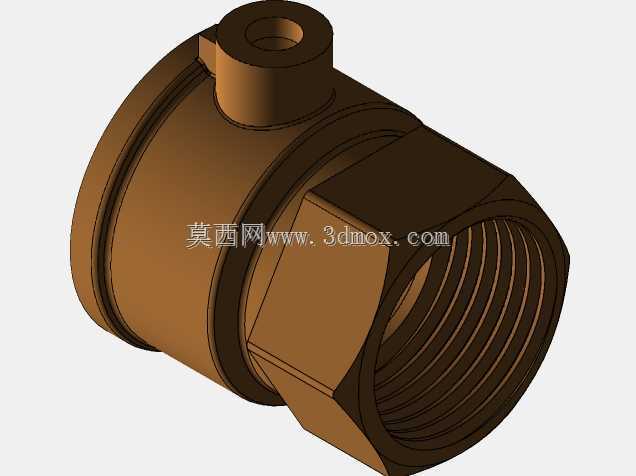

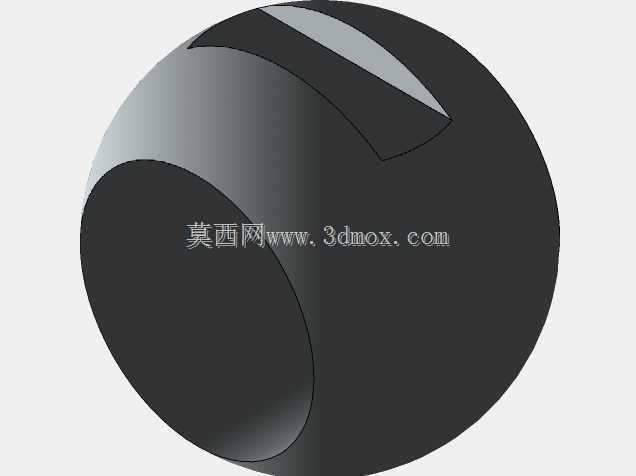

　　这款手动球阀的结构设计完全围绕民用给排水、小型工业流体管路的截断控制需求展开，核心采用浮动球密封结构，球体为整圆通孔设计，流道与连接端口通径保持一致，介质流经时的流阻系数极低，不会出现明显的压力损失，也不容易在阀腔内部残留介质杂质，适配清水、低压气体、无强腐蚀性的轻质油品等多种常见流体介质的通断控制场景，在户内供水支路、小型气动设备管路、家装水暖系统、小型化工试验管线中都有极高的应用普及率。从结构设计逻辑来看，整阀采用左右阀体对夹装配的形式，两端连接部位为标准内管螺纹，安装时无需额外焊接法兰，直接与同规格外螺纹管路端旋合即可完成固定，安装边界紧凑，不需要预留过大的操作空间，尤其适合管路排布密集、安装操作空间受限的场景。

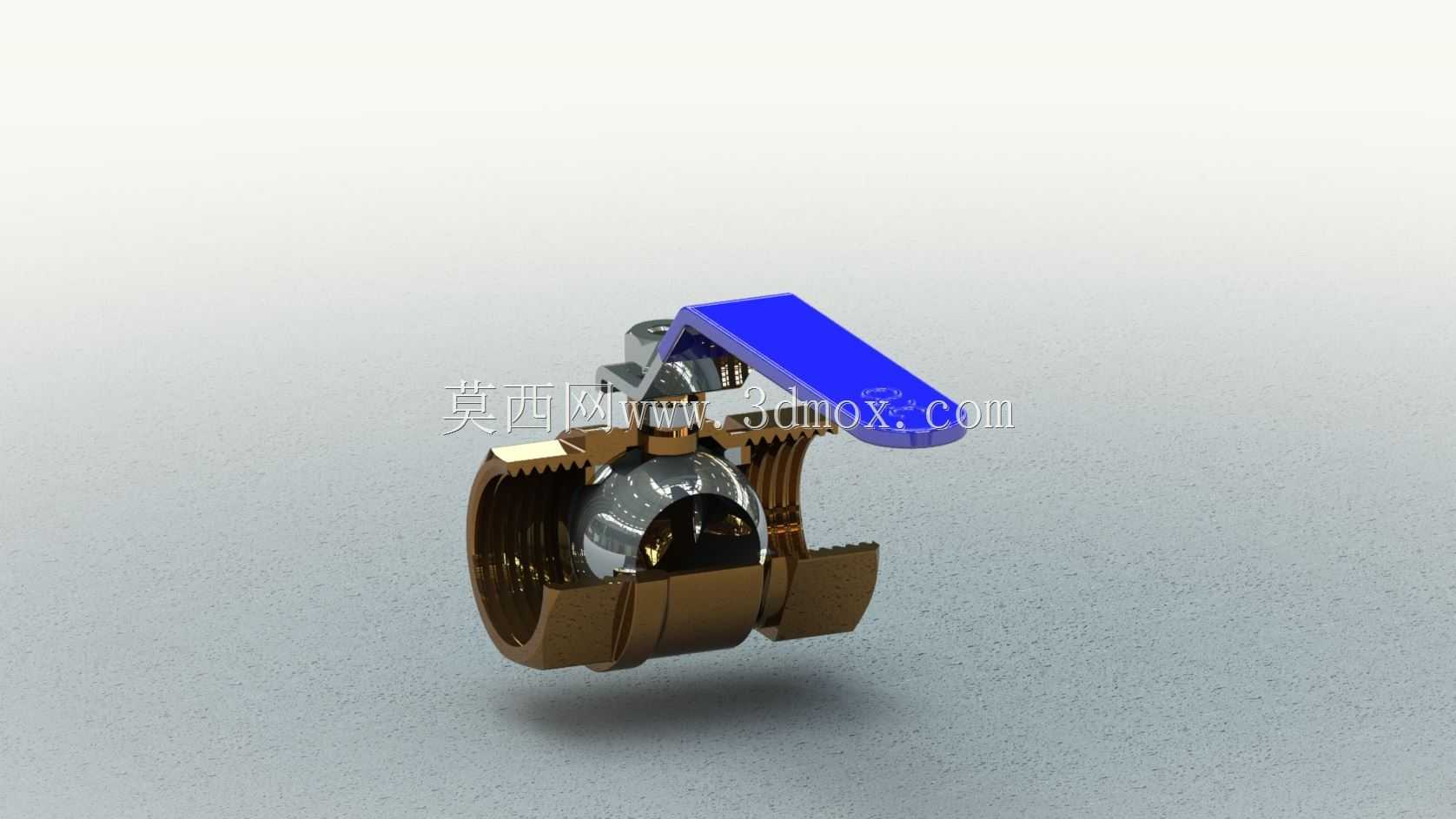

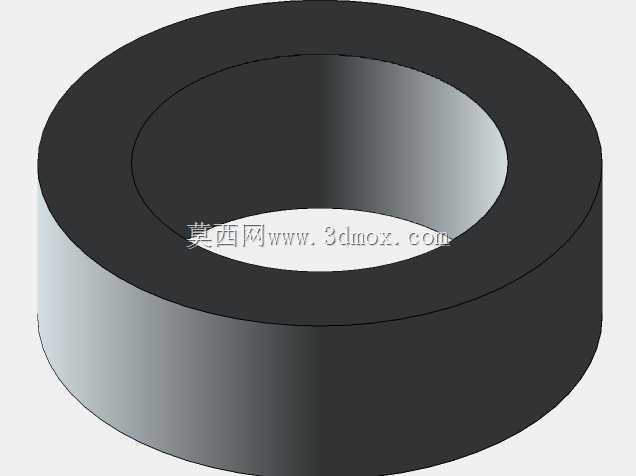

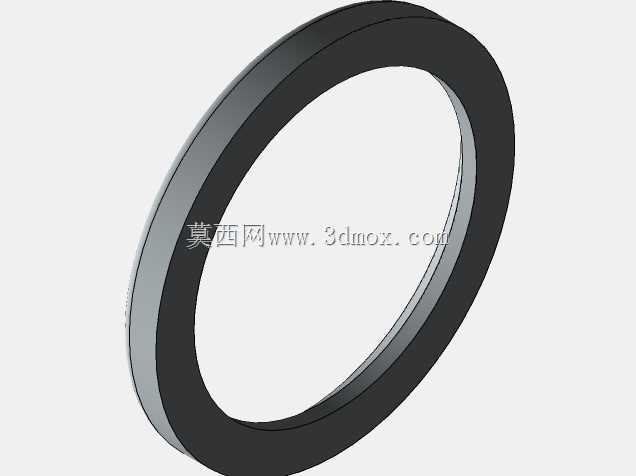

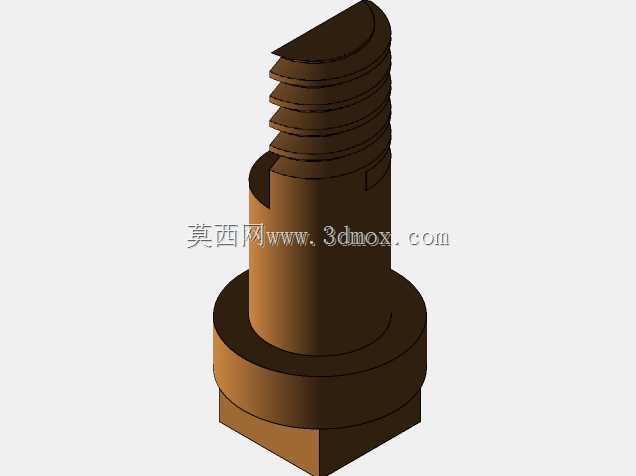

　　阀杆采用下装式防飞出结构，阀杆密封部位设置多层填料压合结构，即使在长期带压操作的工况下，也能避免阀杆部位出现介质渗漏的问题，同时阀杆与球体的连接部位采用扁方传动结构，开关过程中无传动间隙，操作力矩传递直接，手柄扳动90度即可完成全开与全关状态的切换，操作人员可以通过手柄的朝向直接判断阀门的启闭状态，手柄与管路平行时为全开状态，垂直时为全关状态，无需额外加装开度指示装置就能快速识别阀门工作状态，现场操作的辨识度极高。密封副的设计上，球体与阀座之间采用软质密封材料贴合，密封比压经过合理核算，在公称压力范围内可以实现零泄漏截断，同时阀座材料具备一定的自润滑特性，长期开关操作不会出现球体卡滞的问题，

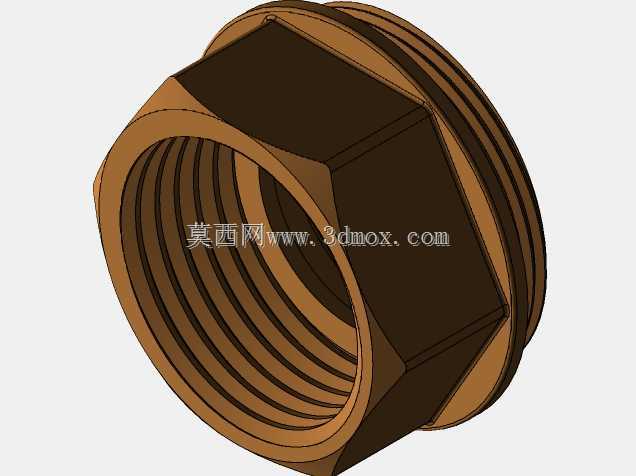

　　整阀的外形尺寸完全遵循通用手动球阀的安装规范，两端螺纹的同轴度、阀体总长度、手柄操作的转动半径都符合行业通用互换要求，替换同规格旧阀时不需要调整现有管路的排布间距，直接替换安装即可适配。在建模过程中，所有配合部位都预留了合理的装配公差，阀体与阀盖的连接螺纹、阀杆与填料压盖的配合间隙、球体与阀座的压缩量都按照实际加工装配的要求做了参数化设置，既可以直接用于生产加工的图纸输出参考，也可以用于管路系统的装配干涉校验，在做整体管路三维排布设计时，直接调用该模型就可以提前验证安装空间是否充足，避免现场安装时出现手柄转动与周边管路、构件碰撞的问题。另外，阀体外部的结构做了加强筋设计，在两端螺纹连接旋紧时，阀体不会因为拧紧力矩过大出现开裂变形，

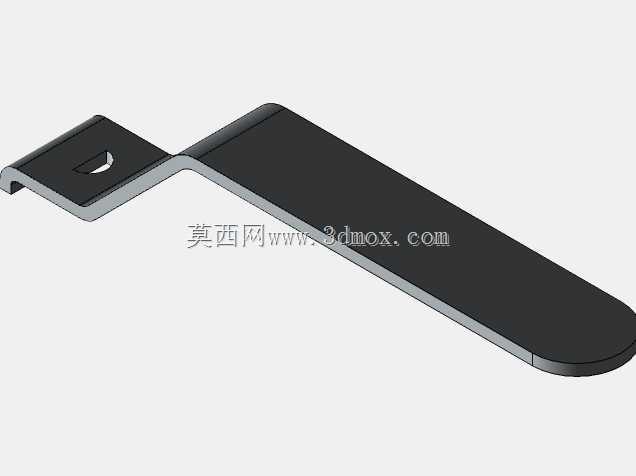

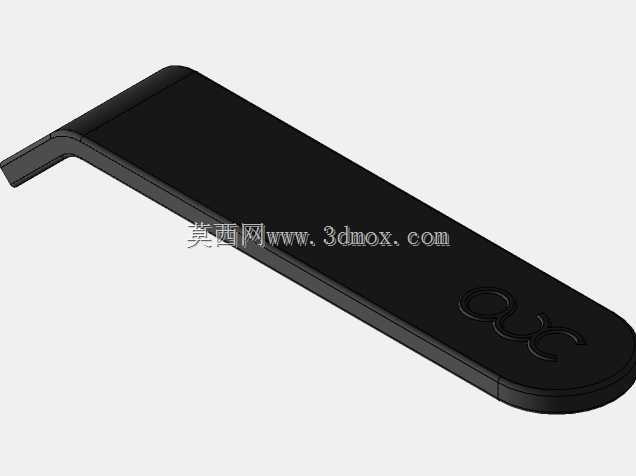

　　同时阀体的流道部位做了圆滑过渡处理，介质流经时不会出现紊流、异响的问题，即使在长期带压工作的状态下，阀体的应力分布也均匀合理，不会出现局部应力集中导致的结构损坏。手柄部位采用杠杆式设计，力臂长度经过核算，即使在公称压力上限的工况下，操作人员不需要借助额外的加力杆，徒手就能完成阀门的启闭操作，手柄表面做了防滑结构处理，手上沾有水渍、油污时也不会出现打滑的问题。
