1/2NPT内螺纹手动球阀结构设计

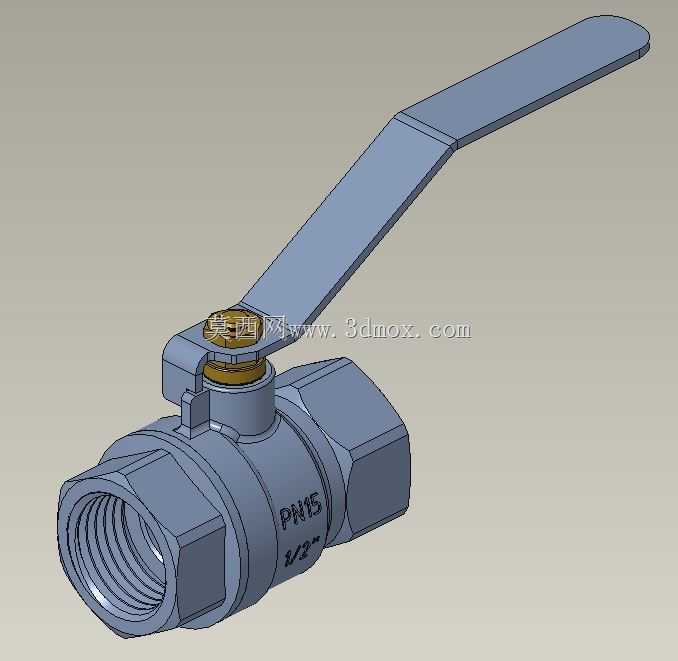

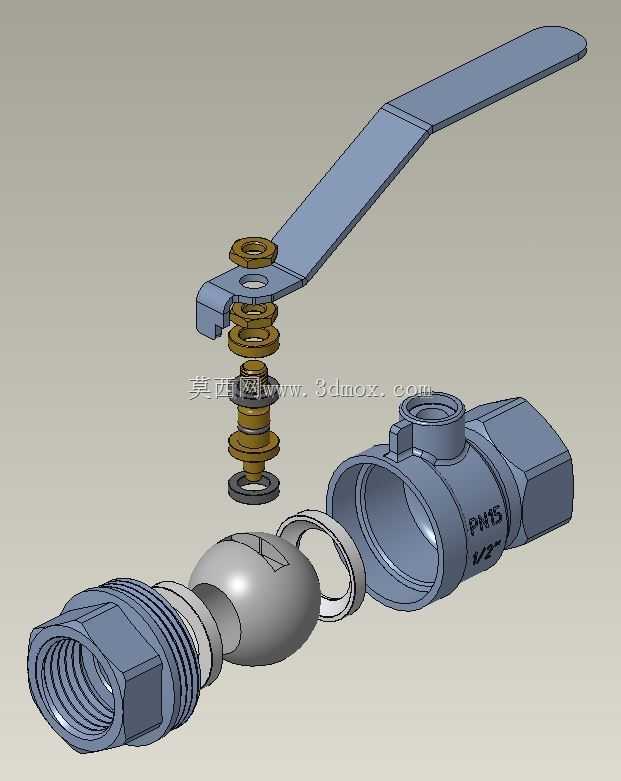

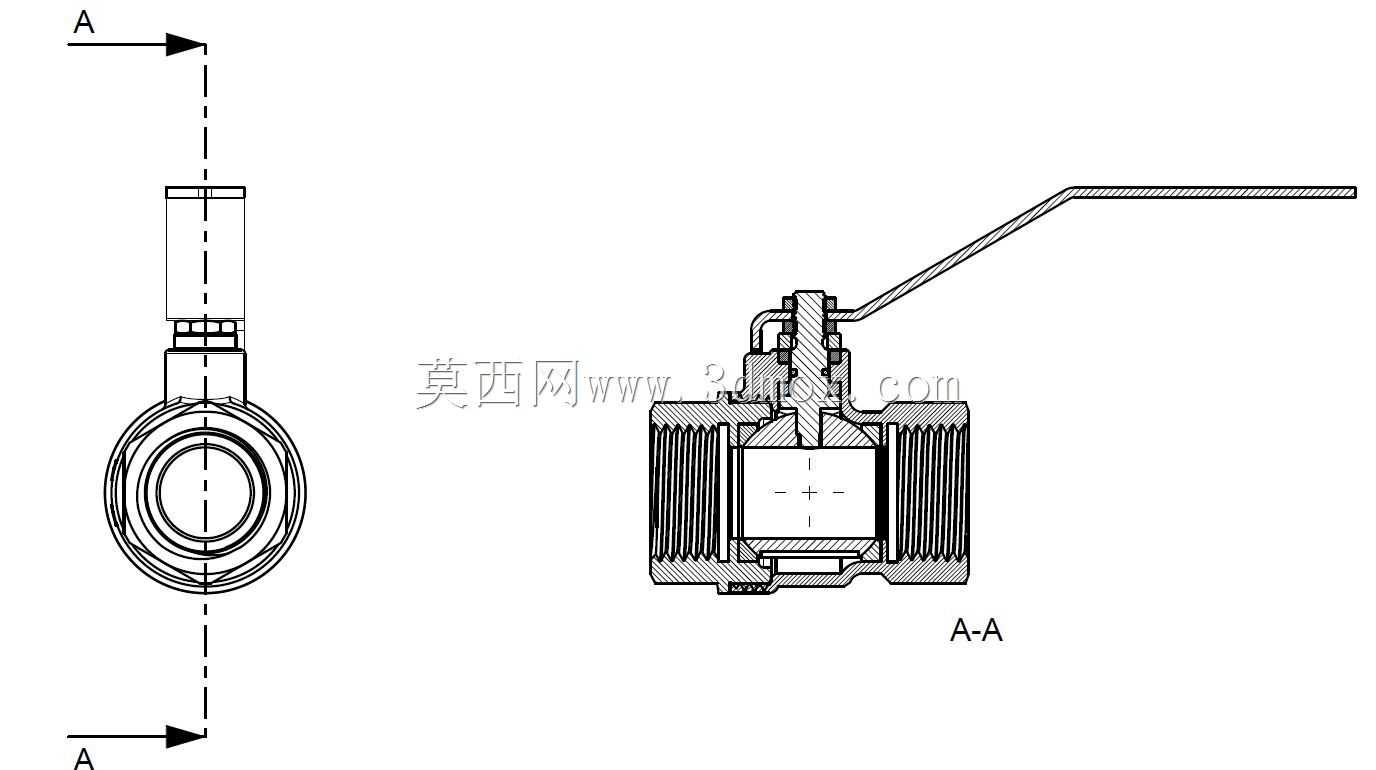

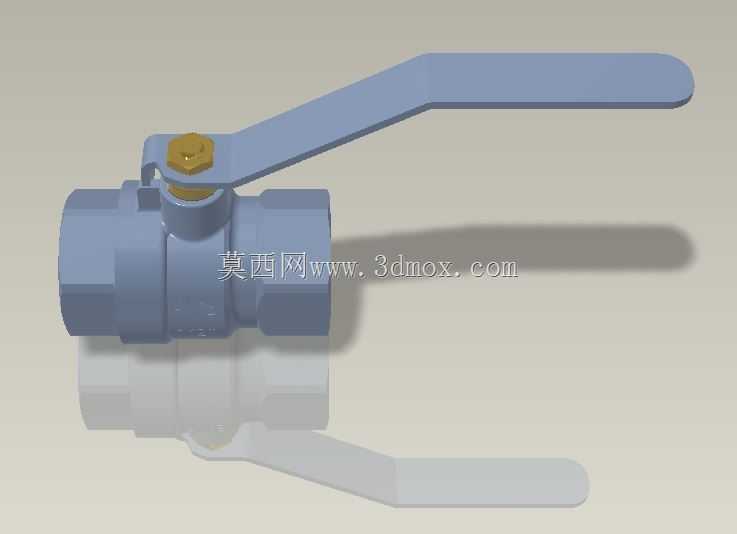

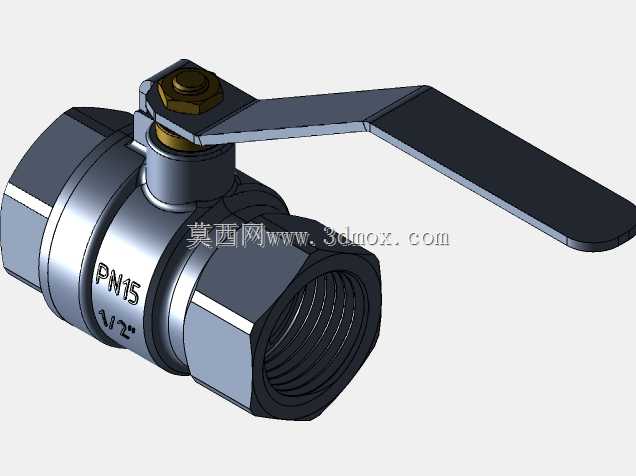

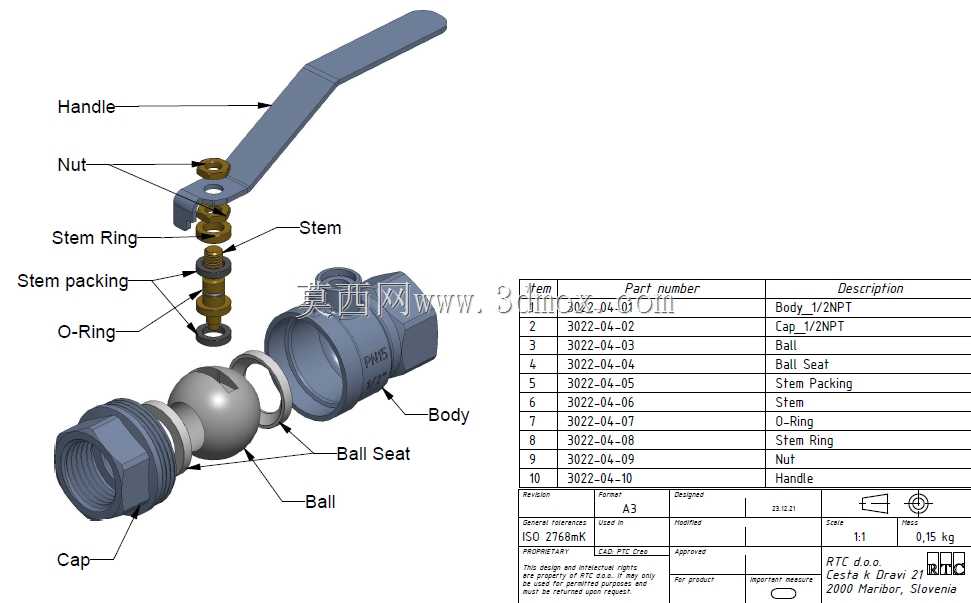

　　这款1/2规格NPT内螺纹球阀，主要面向中小通径的低压流体管路场景，常见于民用给排水、小型气动回路、轻型液压支路、化工取样管路这类需要频繁通断操作的工位，适配四分管路的安装需求，两端NPT锥螺纹可直接与同规格外螺纹管路件旋合，无需额外过渡接头，锥面密封的螺纹特性可在合理拧紧力矩下实现管路连接处的静密封，降低装配时的密封件冗余成本。从结构拆解来看，整体采用侧装式球芯结构，阀体与端盖通过螺纹旋合压紧，中间的球芯配合两侧弹性密封座实现中线密封，当手柄处于与管路轴向平行位置时阀门全开，介质流道完全贯通，流阻接近直通管路，不会出现明显的压力损失，适配对介质压降敏感的循环回路；当手柄旋转90度至与管路垂直位置时，球芯通孔完全偏离流道，

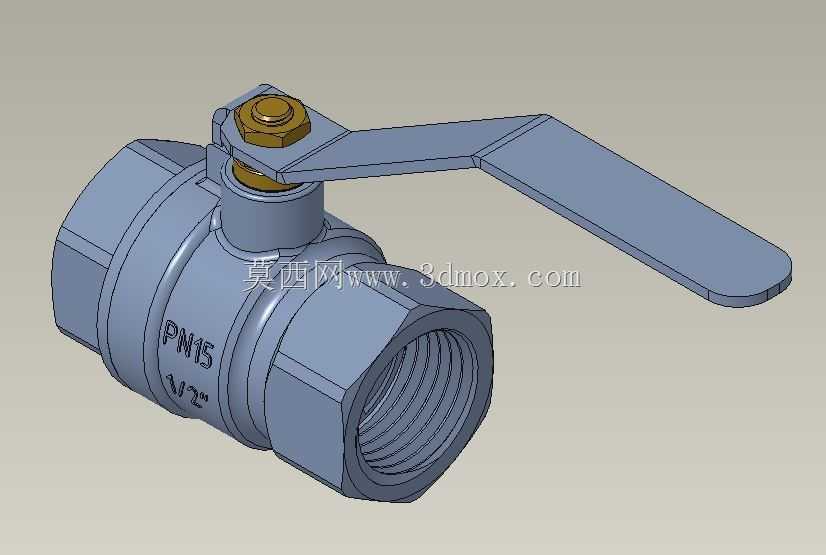

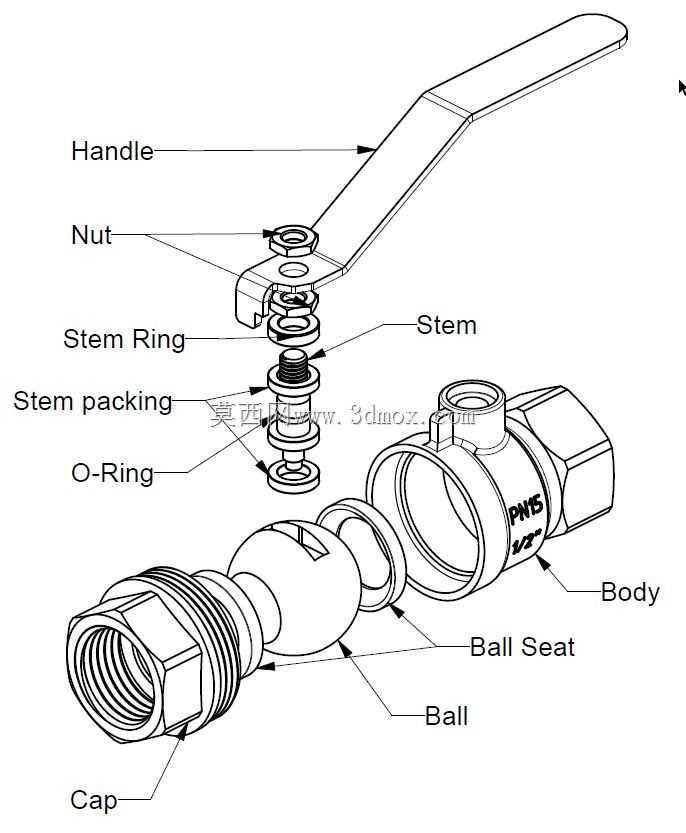

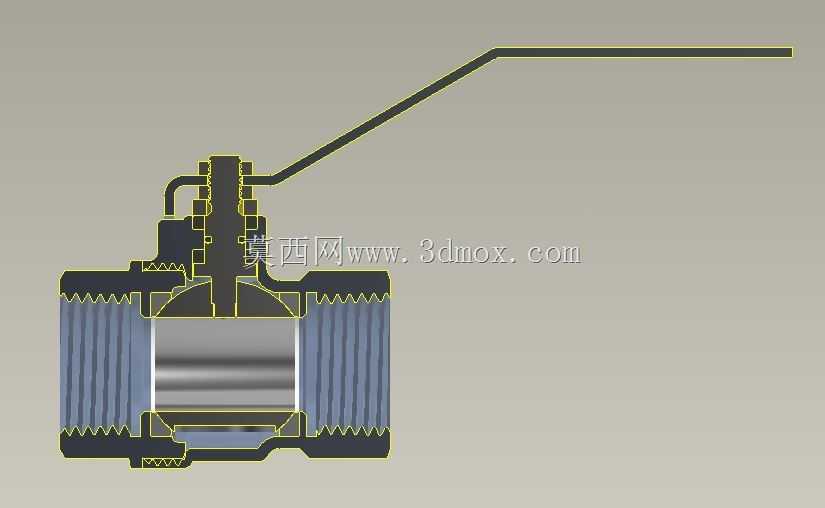

　　密封座在预紧力作用下贴合球芯外球面，实现截断密封，常规工况下可耐受1.6MPa级别的工作压力，适配水、压缩空气、轻质润滑油等无强腐蚀性的通用介质。设计过程中优先考虑了手动操作的力矩合理性，阀杆部位采用多重密封结构，从下至上依次设置O型圈、填料层、stem定位环，既可以避免阀杆转动时的介质外漏，也能限制阀杆的轴向窜动，防止带压工况下阀杆被内部压力顶出；顶部的扁方结构直接与手柄的安装孔配合，通过螺母锁紧防松，手柄采用加长杠杆式结构，操作时无需借助额外工具，徒手即可完成开关动作，手柄末端的弧形贴合面可提升操作时的握持手感，即使戴劳保手套操作也不易打滑。安装边界上，阀门整体轴向长度适配常规四分管路的安装间距，

　　两端螺纹的有效旋合长度符合NPT螺纹标准要求，安装时无需为阀门预留额外的轴向调整空间，手柄旋转范围内无突出结构干涉，在紧贴墙面或设备面板的安装位也能完成全行程开关操作；球芯采用通孔直径与管路通径一致的全通径设计，不会在阀内形成节流台阶，长期使用时不易在阀腔内部积存介质杂质，降低了密封面被颗粒杂质卡涩损坏的概率，日常维护时仅需拧开端盖即可取出球芯与密封座，更换易损件无需整体拆下阀门，大幅降低后期运维的工时成本。密封座采用具备自润滑特性的非金属材质，在无润滑介质的工况下也能保证阀杆转动顺畅，不会出现长期静置后操作力矩陡增的问题，阀杆与球芯的配合采用扁方传动，装配时无需额外定位销，零件加工工艺性好，常规车铣设备即可完成全部金属零件的加工，适合小批量定制生产场景。
