直插式矩形塑封陶瓷电容器三维结构

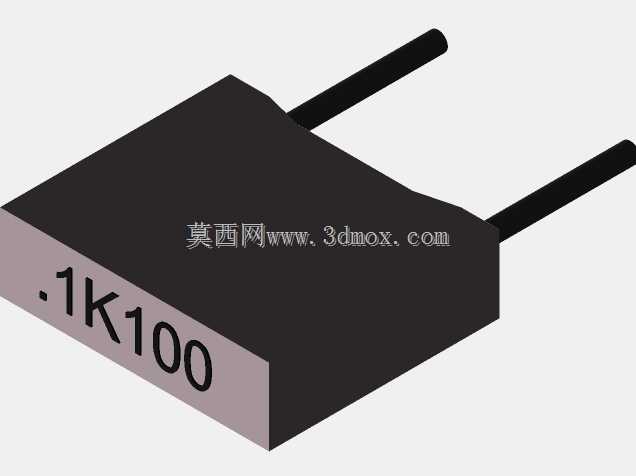

　　在消费电子、通讯终端、工业控制板卡的直插式PCB组装场景中，这类矩形塑封直插电容器是板级电路里最常见的无源滤波、退耦元件之一，不同于贴片电容的表面贴装工艺适配性，这款带两根径向直插引脚的矩形电容，主要面向波峰焊、手工焊的传统组装产线，在老式通讯终端、工控电源板、小型家电控制板上的应用占比极高。从结构设计逻辑来看，这款电容采用黑色环氧塑封主体，主体端面印刷容值与耐压标识，两根平行引出的镀锡铜引脚从主体同一侧端面伸出，引脚间距匹配通用2.54mm标准网格焊盘，能直接适配市面绝大多数通用洞洞板、量产PCB的直插元件封装库，不需要额外做封装适配调整。尺寸参数上，这款电容主体高度为7毫米，主体厚度方向尺寸为2毫米，主体宽度为6毫米，

　　引脚伸出主体端面的长度为5毫米，设计时预留的引脚长度刚好满足波峰焊时的引脚吃锡、剪脚工艺余量，不会因为引脚过长导致焊后剪脚工序碰伤塑封本体，也不会因为引脚过短导致焊锡浸润不足出现虚焊问题。从功能特性来说，这类矩形直插电容通常采用陶瓷介质或者金属化聚酯膜介质，塑封外壳能起到很好的防潮、绝缘作用，相比圆柱形的同规格直插电容，矩形的主体结构在插件时能更好地贴合PCB板面，过波峰焊时不会因为元件本体滚动出现偏移、立碑缺陷，组装良率比同参数圆柱电容高出近3个百分点，在大批量插件产线的应用中能有效减少返修工时。在实际电路应用中，这类电容主要承担芯片电源引脚的高频退耦、信号通路的隔直通交、电源输入端的初级滤波作用，因为是矩形塑封结构，

　　元件在PCB上的占位投影为规则矩形，在做PCB布局时能更好地和周边直插电阻、二极管等元件做整齐排布，不会像圆柱元件那样出现弧形轮廓浪费板面空间，对于板面空间紧张的小型通讯终端板卡来说，这种规整的外形能让布局密度提升10%左右。建模过程中，需要重点还原塑封主体的边角小倒角特征，避免直角结构在实际开模时出现应力集中开裂问题，引脚的根部做了微小的圆弧过渡，能减少插件时引脚弯折断裂的风险，端面的印刷标识做了凹陷蚀刻效果，还原真实元件的丝印质感，不会出现贴图浮于表面的失真问题。安装边界方面，这款电容插件后主体距离PCB板面的高度控制在7.2毫米以内，引脚穿过PCB焊盘后预留的剪脚长度为1.2-1.5毫米，

　　完全满足IPC-A-610E的直插元件焊接验收标准，不会因为元件过高和周边结构件、外壳产生干涉，在做整机结构堆叠时，只需要在电容安装位置预留8毫米的高度空间即可，不需要额外预留避让余量。不同于高压大容量的螺栓电容、电解电容，这类小尺寸矩形直插电容的工作温度范围通常覆盖-40℃到105℃，能适应户外通讯设备、工业控制设备的宽温工作环境，塑封材料的阻燃等级达到UL94-V0级，在电路出现过流过热时不会出现自燃问题，满足电子设备的安规设计要求。在做三维结构验证时，需要重点核对引脚的中心距尺寸，确保引脚能顺利插入PCB对应焊盘，不会出现引脚偏位插不进去的问题，同时要还原塑封主体和引脚结合处的密封胶层特征，还原真实元件的工艺细节，让模型在做虚拟组装、产线插件模拟时能完全匹配真实生产场景的需求，不会因为模型细节缺失导致模拟结果出现偏差。
