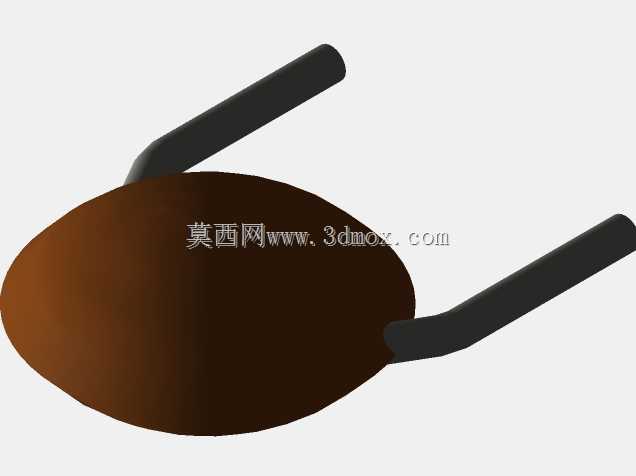

5mm直径带引脚盘式电容三维结构

　　在消费电子、通讯终端设备的PCB板级设计环节，盘式电容是高频信号回路、电源退耦场景里极为常用的无源器件，这类电容凭借自身紧凑的圆盘形本体结构，能够在板上占用极小的投影面积，同时实现稳定的容值输出，尤其适合高密度布板的便携通讯设备内部使用。本次呈现的盘式电容结构，本体直径控制在5mm，本体厚度2.5mm，两侧引出的引脚长度适配常规PCB板的通孔焊接工艺，引脚直径匹配标准0.8mm通孔焊盘的设计要求，引脚从本体两侧水平引出后做了小幅向下弯折，弯折角度严格控制在90度，弯折处的圆角半径避免了引脚应力集中导致的断裂风险，完全符合波峰焊、手工焊等常规焊接工艺的装配要求。从设计思路上看，

　　这类小尺寸盘式电容的结构建模首先要还原陶瓷介质本体的圆盘形态，本体表面的金属化层厚度控制在微米级，但在三维结构呈现上需要明确区分陶瓷介质与两端电极的边界，避免装配干涉检查时出现误判。引脚的建模没有采用简化的直杆形态，而是还原了实际生产中引脚与本体电极连接的过渡区域，该区域的焊盘包覆结构能够准确反映实际器件的焊接固定点，在做PCB板级装配仿真时，可以精准计算引脚与焊盘之间的接触面积，评估焊接可靠性。在实际应用场景中，这类5mm直径的盘式电容常被布置在通讯模块的射频信号输入端，用于滤除高频杂波信号，也会被布置在主控芯片的电源引脚附近，作为退耦电容稳定芯片供电电压，由于自身圆盘形的结构特性，它的安装方向不会像矩形贴片电容那样受到严格限制，

　　在布板空间局促的位置，可以灵活调整引脚的弯折角度适配周边元件的布局，不会出现结构干涉。建模过程中对安装边界的考量也十分关键，电容本体下方需要预留0.3mm的板件间隙，避免本体与PCB表面的丝印层、阻焊层发生摩擦，引脚伸出PCB背面的长度控制在1.2-1.5mm之间，既保证焊接时焊锡能够充分浸润引脚，又不会因为引脚过长导致背面元件装配出现短路风险。不同于大容量电解电容的立式安装结构，这类盘式电容采用卧式贴板安装，整体安装高度控制在3mm以内，能够适配超薄通讯设备的内部堆叠要求，在做整机结构的跌落仿真时，该模型的引脚弯折结构可以准确还原冲击载荷下的应力分布，帮助结构工程师评估引脚是否会出现脱焊、断裂等失效问题。另外，

　　电容本体的边缘做了微小的倒角处理，避免生产转运过程中边缘陶瓷介质出现崩边缺陷，这一细节在建模时也做了还原，能够帮助工艺工程师在制定来料检验标准时，明确外观检验的尺寸边界。在做器件库标准化建模时，这类盘式电容的坐标原点设置在本体圆盘的中心位置，引脚的安装基准面与PCB表面对齐，能够直接导入主流PCB设计软件进行布局调用，不需要二次调整坐标基准，大幅提升结构设计与硬件设计的协同效率。
