石油钻井用Uztel型防喷器组结构设计

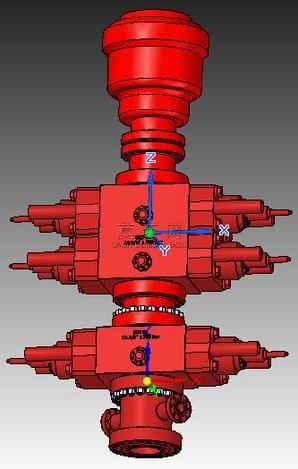

本模型为石油钻井作业核心井控装备Uztel型防喷器组的三维设计成果，建模过程严格参照石油行业井控设备的实际工程尺寸与装配规范完成。整体采用自底向上的建模思路，先分别完成单级防喷器本体、侧部液压控制接口、顶部连接法兰、底部法兰基座、连接螺栓组、密封胶芯总成等独立零部件的参数化建模，再按照实际装配层级完成叠层组装，还原了双级叠装防喷器组的真实结构布局。建模阶段对防喷器本体的锻造外形、侧部液控管线的对称布局、法兰连接面的密封槽结构、螺栓孔的圆周分布规律都做了精准还原，所有配合面的尺寸公差均参考行业标准设定，保证装配关系完全符合实际工程要求。材质渲染阶段，主体承压部件采用工业锻钢的哑光金属红漆面材质，还原油田现场防喷器的标准防腐涂装效果，连接螺栓、法兰密封面做了金属镀锌的亮面质感区分，侧部液控接口的管线接头做了深色金属材质处理，不同部件的材质区分清晰，能够直观展现设备的结构组成。结构设计上，该防喷器组采用上下双闸板的叠装结构，上部闸板可实现环形密封或管柱剪切功能，下部闸板可适配不同管径的钻具密封，侧部对称布置的液压驱动接口可实现远程控制闸板的开合动作，顶部和底部的法兰结构可分别与井口装置、钻井四通等设备实现标准对接，整体结构紧凑，承压能力强，完全满足钻井作业中突发井涌、井喷工况下的井口密封控制需求。建模过程中对防喷器内部的闸板导轨、密封胶芯安装槽、液压油道等内部结构也做了简化示意，既保证了外观结构的完整还原，也兼顾了模型的轻量化展示需求，可用于井控设备的教学演示、结构认知、装配培训等场景。
