螺旋输送用变径螺旋叶片工作部件结构

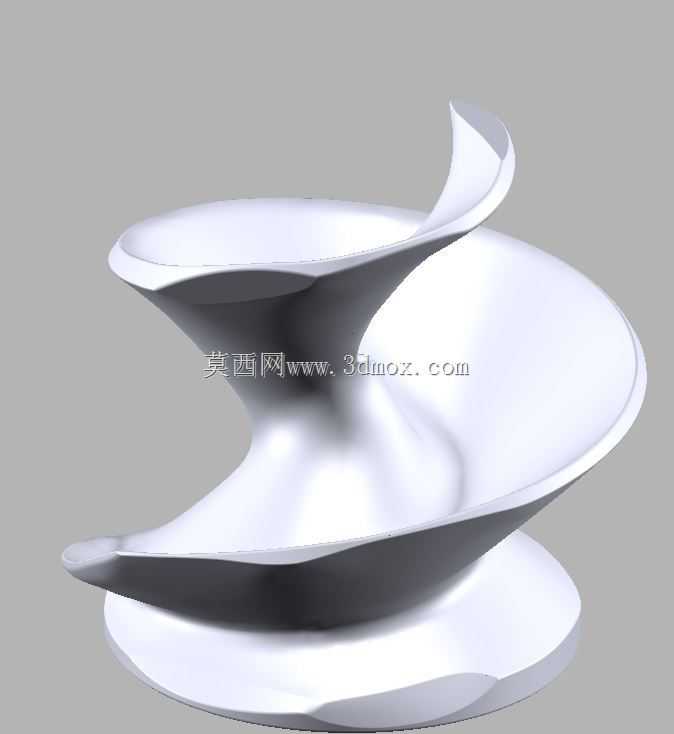

　　该螺旋构件为螺旋输送设备的核心工作元件，主要应用在封闭管段内的散料连续输送场景，常见于粮食加工、建材粉料输送、化工颗粒转运、污水处理固废输送等工况，区别于常规等螺距等直径的标准螺旋叶片，该构件采用连续变径变螺距的曲面设计，能够在输送过程中同步完成物料的混合、挤压、防卡滞作业，针对含水率偏高、易结拱搭桥的黏性物料有更好的适配性，避免常规等径螺旋在进料段容易出现的物料堆积堵转问题。从设计逻辑来看，该螺旋曲面的成型采用了连续光滑的非线性母线扫掠路径，叶片与中心轴体的衔接位置做了大圆角过渡处理，不存在直角应力集中区域，在长期承受物料摩擦、轴向挤压力的工况下，能够有效降低焊缝位置的疲劳开裂风险，叶片外缘的曲面弧度经过适配调整，

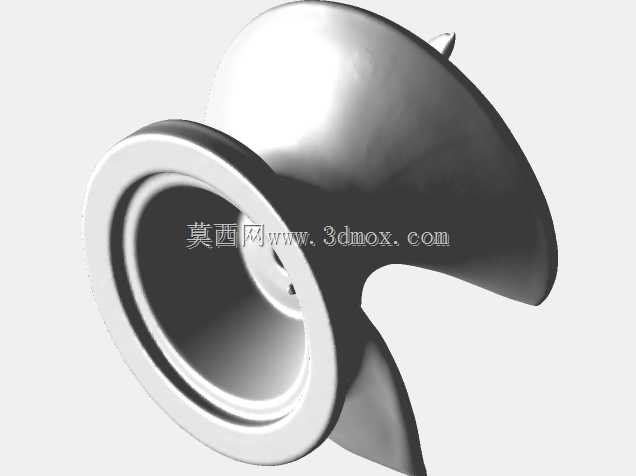

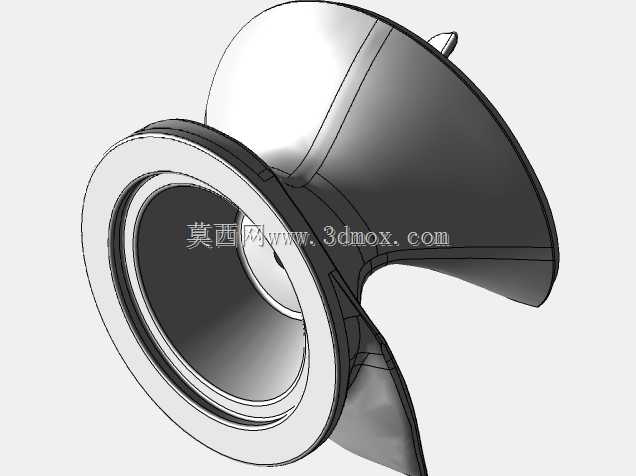

　　与输送管道内壁的间隙控制在合理范围，既不会因为间隙过大导致物料残留、输送效率下降，也不会因为间隙过小出现叶片刮蹭管壁、运行阻力陡增的问题。在安装边界方面，该螺旋构件的下端设置有定位安装基座，基座上预留了与驱动轴连接的同轴定位止口以及周向固定的键槽结构，上端的螺旋曲面收尾段做了切向收边处理，能够在物料进入出料段时形成自然的抛送角度，减少出料口位置的物料堵积。实际运行过程中，该构件随驱动轴做定速旋转运动时，曲面会对接触到的散状物料产生轴向分力与周向搅拌分力，轴向分力推动物料沿着管道轴线方向持续移动，周向分力则会带动物料在小范围内翻滚混合，避免粒径差异较大的混合物料在输送过程中出现分层离析的问题。针对不同的输送物料特性，

　　该螺旋结构的曲面参数可以做对应调整，比如输送流动性较好的谷物类颗粒时，可以适当加大螺距提升输送效率，输送含水率较高的污泥类物料时，可以缩小螺距、增大叶片表面的光滑度，减少物料黏附在叶片表面的概率。不同于分段焊接的组合式螺旋叶片，该整体成型的螺旋曲面不存在拼接焊缝带来的表面凸起，物料输送过程中不会在拼接位置出现挂料、积料的问题，长期运行后的维护清理难度更低，整体结构的动平衡性能更优，高速旋转时的径向跳动量更小，能够适配更高转速的输送工况，降低设备运行时的振动与噪音。在结构强度设计上，叶片的壁厚根据输送物料的磨琢性做了匹配选型，输送矿石粉、水泥熟料等高磨琢性物料时，可以在叶片外缘堆焊耐磨层，提升构件的使用寿命，

　　输送食品级物料时则可以采用镜面抛光的不锈钢材质加工，满足卫生级输送的要求。该螺旋构件的安装同轴度要求较高，装配时需要保证叶片外缘与管道内壁的周向间隙均匀度偏差不超过设计阈值，否则会出现局部间隙过小刮蹭管壁、局部间隙过大残留物料的问题，驱动端的连接需要保证足够的扭矩传递能力，避免大负载工况下出现轴与叶片的相对转动，影响输送稳定性。
